Parallel
I/O Spezifikationen
Input/Output Spezifikation

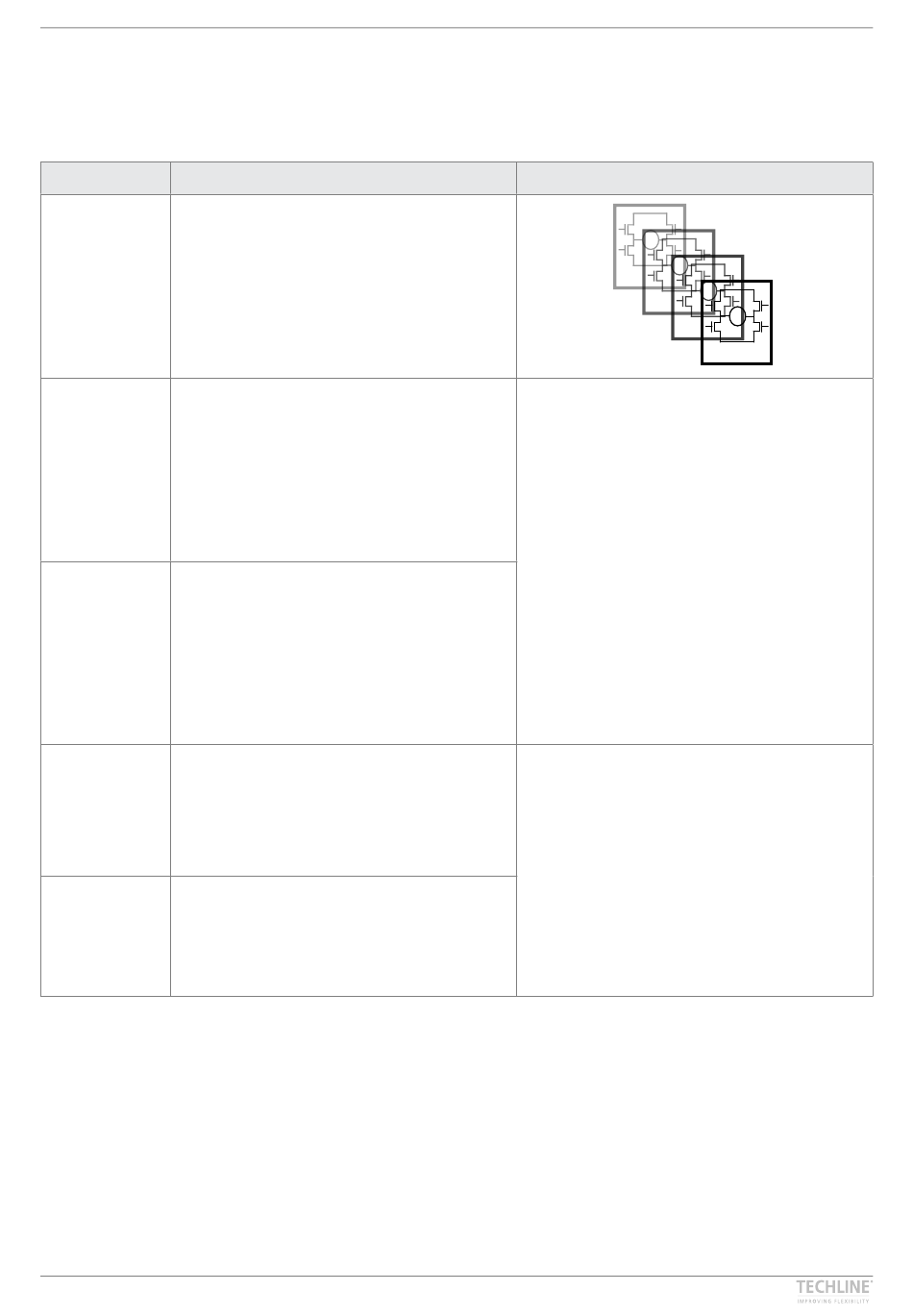

Parallellauf von bis zu 8 Antrieben. Ein Mas-
ter-Antrieb mit integriertem H-Brückenreg-
Beschreibung
ler steuert bis zu 7 Folgeantriebe (Slaves) an,
wobei die Version mit „IC-Option" nicht mit
PWM betrieben werden kann.
Braun an Plus anschließen
12-24 V DC + (VCC)
Typische Werte bei maximaler Last
12 V ±20 %: 5 A
Braun
24 V ±10 %: 2,5 A
Stromabschaltung:
Standardmotor:
12 V: 8 A
24 V: 5 A
12-24 V DC - (GND)
Blau an Minus anschließen
Typische Werte bei maximaler Last
12 V ±20 %
Blue
24 V ±10 %
Stromabschaltung:
Standardmotor:
12 V: 8 A
24 V: 5 A
Rot
Fährt den Antrieb aus
Schwarz
Fährt den Antrieb ein
Schneller Motor:
12 V: 8 A
24 V: 5 A
Schneller Motor:
12 V: 8 A
24 V: 5 A
Kommentare
M
M
H-Brücke
H-Brücke
H-Brücke
Hinweis: Verändern Sie nicht die Polarität
der Stromversorgung an den braunen und
blauen Drähten!
Die Parallelantriebe können mit einer ODER
getrennten Stromversorgungen betrieben
werden.
GND (-) der Stromversorgung ist elektrisch
mit dem Gehäuse verbunden.
Die Stromabschaltung kann über BusLink
eingestellt werden (jeweils nur ein Aktuator
bei Parallelbetrieb).
Ein/Aus-Spannungen:
> 67% von VIN = EIN
< 33% von VIN = AUS
Eingangsstrom: 10 mA
Es spielt keine Rolle, wo die Eingangs-/Aus-
gangssignale angelegt werden. Sie können
entweder das Signalkabel an einen Antrieb
anschließen ODER Sie können das Signal-
kabel an jeden Antrieb in der Reihe anschlie-
ßen. In beiden Fällen wird ein Parallellauf
gewährleistet.
LA14 | 45
M
M
H-Brücke
