Linak LA10 Montageanleitung
Vorschau ausblenden Andere Handbücher für LA10:

Werbung

LA10 System
Montageanleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Linak LA10

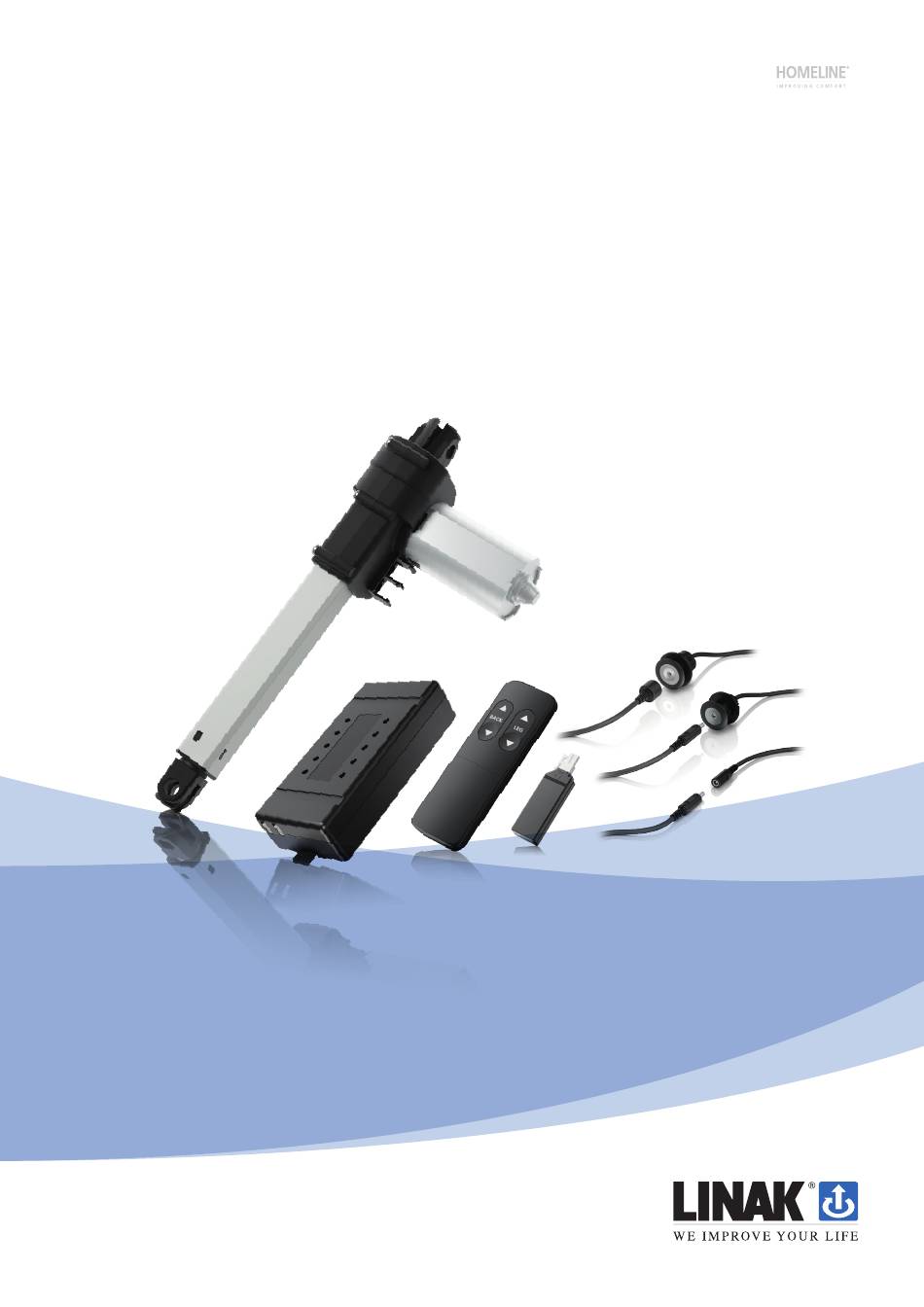

  • Seite 1 LA10 System Montageanleitung...
  • Seite 2: Inhaltsverzeichnis

    Konfiguration ������������������������������������������������������������������������������������������������������������������������������ 13 Wartung �������������������������������������������������������������������������������������������������������������������������������������� 13 Installation ����������������������������������������������������������������������������������������������������������������������������������� 14 Anschluss des LA10-Systems mit BLE2DC��������������������������������������������������������������������������������� 15 Anschluss des LA10-Systems mit BA002 ���������������������������������������������������������������������������������� 17 Montage des BA002 ���������������������������������������������������������������������������������������������������������������� 19 Übersicht der Audioanzeigen ��������������������������������������������������������������������������������������������������� 19 Aufladen des BA002 ���������������������������������������������������������������������������������������������������������������� 20 Montage der Ladestation CP002/CP003 ���������������������������������������������������������������������������������� 21 Montage der BP10 Halterung ��������������������������������������������������������������������������������������������������...
  • Seite 3: Vorwort

    Diese Montageanleitung richtet sich nicht an den Endverbraucher� Sie ist nur als Informationsquelle für den Hersteller des Systems oder der Geräte gedacht und erklärt Ihnen, wie Sie Ihre LINAK Elektronik installieren, benutzen und warten� Es liegt in der Verantwortung des Herstellers des Endprodukts, eine Bedienungsanleitung zur Verfügung zu stellen, in der relevante Sicherheitsinformationen aus dieser...
  • Seite 4 4 | LA10 System Diese Montageanleitung ist für die folgenden Produkte gültig: (Siehe die ersten 3 - 5 Zeichen auf dem Etikett) Antriebe: LA10 Bedienelemente: BP11, BP12 und BP13 Ladestation: CP001, CP002 und CP003 Zubehör: BLE2DC, BA002 Stromversorgung: SMPS001 oder SMPS006...
  • Seite 5: Wichtige Informationen

    Verletzungsgefahr, z� B� durch Quetschen von Fingern oder Armen, bestehen darf� Für das System (LA10 System) darf nur das Netzteil des Typs SMPS001 oder SMPS006 verwendet werden� Das Netzteil darf während des Betriebs nicht abgedeckt werden, um eine ausreichende Kühlung des Geräts zu gewährleisten�...
  • Seite 6: Vor Der Installation, Neuinstallation Oder Fehlersuche

    Sie das System an das Stromnetz anschließen� • Anschluss des Systems� Die einzelnen Teile müssen angeschlossen werden, bevor das Schaltnetzteil an das Stromnetz angeschlossen wird� Siehe die Montageanleitung für LINAK Antriebe, falls erforderlich� Während des Betriebs • Wenn das SMPS ungewöhnliche Geräusche oder Gerüche erzeugt, schalten Sie sofort die Netzspannung ab�...
  • Seite 7: Erklärungen

    DECLARATION OF INCORPORATION OF PARTLY COMPLETED MACHINERY 2006/42/EC ANNEX II B LINAK A/S Smedevænget 8 DK - 6430 Nordborg Herewith declares that LINAK HOMELINE® products as characterized by the following models and types: Control Boxes CB9H, CBH Advanced, CBH Basic Linear Actuators...
  • Seite 8: Herstellererklärung - Übersetzung Ins Deutsche

    Produkte, gekennzeichnet durch die folgenden Modelle und Typen: ® Steuereinheiten CB9H, CBH Advanced, CBH Basic Linearaktuatoren LA10, LA18, LA27, LA29, LA31 HOMELINE, LA40 HOMELINE Dualantriebe TD3, TD4, TD5 Bedienelemente HB10, HB10 Wireless, HB40, HB60, HC05 Wireless, HC10 Wireless, HC20 Wireless Zubehör...
  • Seite 9: Original-Eu-Konformitätserklärung

    Smedevænget 8 DK - 6430 Nordborg hereby declares under our sole responsibility that LINAK Actuator System (LA10) for use in adjustable recliner chairs for the purpose of raising and lowering the back and foot sections: With main component (marked with CE)
  • Seite 10: Eu-Konformitätserklärung - Übersetzung Ins Deutsche

    LINAK A/S Smedevænget 8 DK - 6430 Nordborg erklärt hiermit in alleiniger Verantwortung, dass das LINAK Antriebssystem (LA10) für den Einsatz in verstellbaren Sesseln zum Anheben und Absenken des Rücken- und Fußteils geeignet ist: Mit Hauptkomponente (mit CE gekennzeichnet) Bedienteil: BLE2DC001...
  • Seite 11: Uk-Konformitätserklärung

    Smedevænget 8 DK - 6430 Nordborg hereby declares under our sole responsibility that LINAK Actuator System (LA10) for use in adjustable recliner chairs for the purpose of raising and lowering the back and foot sections: With main component (marked with CE)
  • Seite 12: Uk-Konformitätserklärung - Übersetzung Ins Deutsche

    LINAK A/S Smedevænget 8 DK - 6430 Nordborg erklärt hiermit in alleiniger Verantwortung, dass das LINAK Antriebssystem (LA10) für den Einsatz in verstellbaren Sesseln zum Anheben und Absenken des Rücken- und Fußteils geeignet ist: Mit Hauptkomponente (mit CE gekennzeichnet) Bedienteil: BLE2DC001...
  • Seite 13: Beschreibung Des Homeline ® La10-Systems

    Steuereinheit und einer Ladestation� Die Lösung wurde für verstellbare Sessel entwickelt und erfüllt die An- forderungen der Benutzer nach einer geringeren Anzahl von Kabeln im System� Der LA10 ist intelligent und erkennt automatisch seine Position, wenn er seriell an ein System angeschlossen wird� Ein Bluetooth -Dongle ®...
  • Seite 14: Installation

    14 | LA10 System Installation Die Verbindungskabel zwischen den Einheiten auf dem Bus (vom Akku zum LA10 und zwischen den LA10- Antrieben) sollten so kurz wie möglich gehalten werden - verwenden Sie die empfohlenen 400 mm oder 800 mm langen Kabel und vermeiden Sie überflüssige Kabel�...
  • Seite 15: Anschluss Des La10-Systems Mit Ble2Dc

    LA10 System | 15 Anschluss des LA10-Systems mit BLE2DC 1� Legen Sie alle Teile für das LA10/BLE2DC-System zusammen� Abbildung 2 Alle Teile des LA10/BLE2DC-Systems 2� Stecken Sie den Bluetooth-Stecker in einen der Antriebe� 3� Verbinden Sie die Antriebe mit dem Verbindungskabel�...
  • Seite 16 16 | LA10 System 4� Verbinden Sie die Ladestation CP001/002/003 mit einem der Antriebe und schließen Sie das Stromkabel an� 5� Schließen Sie das Netzkabel an die Stromversorgung an�...
  • Seite 17: Anschluss Des La10-Systems Mit Ba002

    LA10 System | 17 Anschluss des LA10-Systems mit BA002 1� Legen Sie alle Teile für das LA10/BA002-System zusammen� Abbildung 3 Alle Teile des LA10/BA002-Systems 2� Stecken Sie eines der Verbindungskabel in einen der Antriebe und verbinden Sie es mit dem BA002�...
  • Seite 18 18 | LA10 System 4� Verbinden Sie die Ladestation CP001/002/003 mit einem der Antriebe und schließen Sie das Stromkabel an� 5� Schließen Sie das Netzkabel an die Stromversorgung an�...
  • Seite 19: Montage Des Ba002

    LA10 System | 19 Montage des BA002 Packen Sie den BA002 nicht in wärmeisolierendes Material ein� Achten Sie auf einen Mindestabstand von 20 mm zu Gegenständen in der Nähe des BA002, damit das Gerät die Wärme über seine Oberfläche an die Umgebung abgeben kann�...
  • Seite 20: Aufladen Des Ba002

    20 | LA10 System Aufladen des BA002 Der BA002 kann über das Schaltnetzteil SMPS001 oder SMPS006 mit einem DC-Kabel mit 2-poligem Mini-Fit-Stecker geladen werden� LINAK bietet verschiedene Kabel mit geradem Stecker an, die verwendet werden können (z� B� 0705894-200)� Hinweise: •...
  • Seite 21: Montage Der Ladestation Cp002/Cp003

    LA10 System | 21 Montage der Ladestation CP002/CP003 Für die Montage der Ladestation werden keine Schrauben benötigt� Für CP002 ist eine Bohrung mit einem Durchmesser von 24 mm und für CP003 eine Bohrung mit einem Durchmesser von 30 mm erforderlich�...
  • Seite 22: Montage Der Bp10 Halterung

    22 | LA10 System Montage der BP10 Halterung Die Halterung besteht aus vier Teilen� Für die Montage der Halterung werden ein Schraubendreher und vier Schrauben benötigt� Spezifikationen der Schrauben: Senkkopf 45°, Flachkopf, max� ø 3,5 mm� 1� Befestigen Sie den Hauptteil der Halterung mit vier Schrauben am Sessel�...
  • Seite 23: Koppeln Der Fernbedienung

    LA10 System | 23 Koppeln der Fernbedienung Wenn Sie das System an das Stromnetz anschließen, befindet es sich automatisch drei Minuten lang im Kopplungsmodus� Der Kopplungsmodus wird beendet, wenn eine gekoppelte Fernbedienung einen Befehl sendet� 1� Drücken Sie die beiden oberen Tasten des Bedienteils, um es mit dem System zu verbinden�...
  • Seite 24: Auswechseln Der Batterie

    24 | LA10 System Auswechseln der Batterie Dieses Produkt enthält eine Knopfzelle� Eine Knopfzelle kann beim Verschlucken schwere innere chemische Verbrennungen verursachen� Die CR2032-Batterie kann bei Bedarf ausgetauscht werden� 1� Drücken Sie die Batterieabdeckung nach unten und schieben Sie sie ab, um sie zu lösen�...
  • Seite 25: Entsorgung Von Linak Produkten

    Ressourcen sortiert werden� Einige dieser Hauptgruppen können weiter in Untergruppen unterteilt werden, z� B� Metall in Stahl/Alumi- nium/Kupfer und Kunststoff in ABS/PA/PE/PP� In der folgenden Tabelle sind die verschiedenen Komponenten der LINAK Produkte in verschiedene Recyc- linggruppen unterteilt: Produkt...
  • Seite 26: Entsorgung Von Batterien

    LINAK Produktes, definiert als Hardware, Software, technische Beratung, etc� in Verbindung mit einer be- stehenden oder neuen Kundenanwendung zu definieren� LINAK Produkte, wie oben definiert, sind für eine Vielzahl von Anwendungen in den Bereichen Medizin, Möbel, Tische und Industrie einsetzbar� Dennoch kann LINAK nicht alle Bedingungen kennen, unter denen LINAK Produkte installiert, verwendet und betrieben werden, da jede einzelne Anwendung individuell ist�...
  • Seite 27 LA10 System | 27...
  • Seite 28: Kontaktinformation

    ® Ankündigung zu ändern. LINAK kann die Produktverfügbarkeit nicht garantieren und behält sich das Recht vor, den Verkauf eines Produktes einzustellen. Der Anwender ist dafür verantwortlich, die Eignung von LINAK Produkten für eine bestimmte Anwendung zu prüfen. Alle Verkäufe unterliegen den ‚Allgemeinen Verkaufs- und Lieferbedingungen‘, die auf den LINAK Webseiten verfügbar sind.
