IC Advanced - Rückmeldung und Endstopp erreicht
Bitte beachten Sie, dass die BusLink-Kabel separat vom Antrieb erworben werden müssen!
Artikelnummer für BusLink-Kabelsatz: 0147999 (Adapter + USB2Lin)
■ Stromabschaltungen dürfen nicht als Stoppfunktion verwendet werden! Dadurch kann der
Antrieb beschädigt werden. Stromabschaltungen sollten nur in Notfällen verwendet werden!
■ Die Stromabschaltgrenzen sind nicht proportional zu den Lastkurven des Antriebs. Dies be-
deutet, dass die Stromabschaltgrenzen nicht als Lastindikator verwendet werden können.
■ Es gibt Toleranzen bei der Spindel, der Mutter, den Zahnrädern usw., und diese Toleranzen
haben Einfluss auf die Stromaufnahme des jeweiligen Antriebs.
■ Der Antrieb sollte seine Endschalter regelmäßig aktivieren. Diese Empfehlung gewährleistet
eine genauere Positionierung.

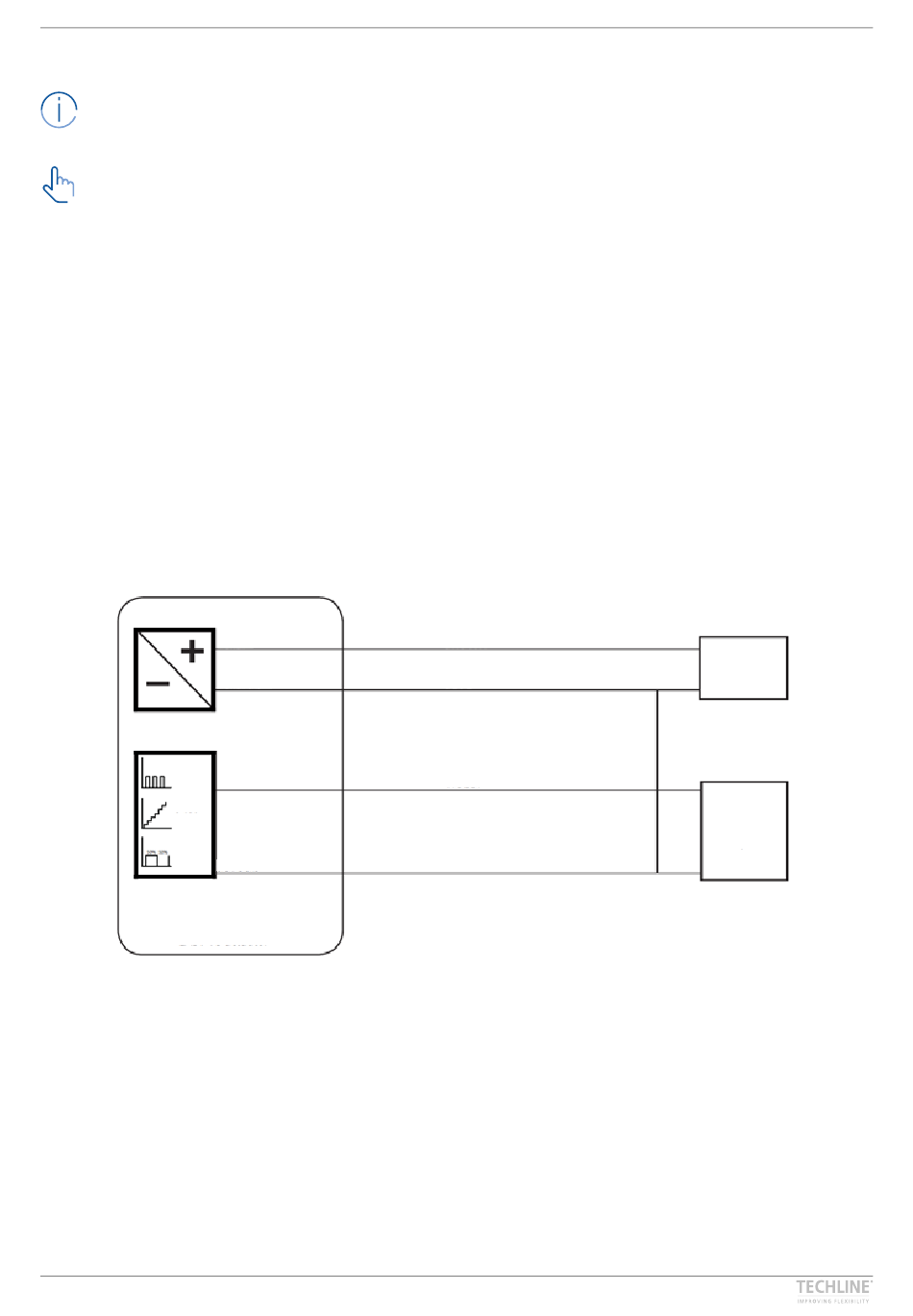

Korrekte Verdrahtung von Power GND und Signal GND für IC Advanced
Bei der Verwendung des Rückmeldeausgangs ist es wichtig, den richtigen Anschluss zu wählen.
Achten Sie auf die beiden Masseverbindungen: Power GND im Stromanschluss und Signal GND im
Steueranschluss. Bei Verwendung von 0-10 V-, Hall- oder PWM-Rückmeldungen muss der Signal-
GND verwendet werden. Für eine optimale Genauigkeit wird der Signal-GND mit dem Power-GND so
nah wie möglich an den Rückmeldeeingang angeschlossen.
Stromanschluss
Steueranschluss
Hall
0-10 V
PWM
LA14 IC Aktuator
Bitte beachten Sie: Dieser Abschnitt gilt nur für die Optionen 0-10 V, Hall und PWM-Rückmeldung.
STROM
STROM GND
RÜCKMELDUNG
SIGNAL GND
BRAUN
BLAU
VIOLETT
WEISS
LA14 | 39
Stromver-
sorgung
Rückmelde-
Eingang
