Ohne Rückmeldung

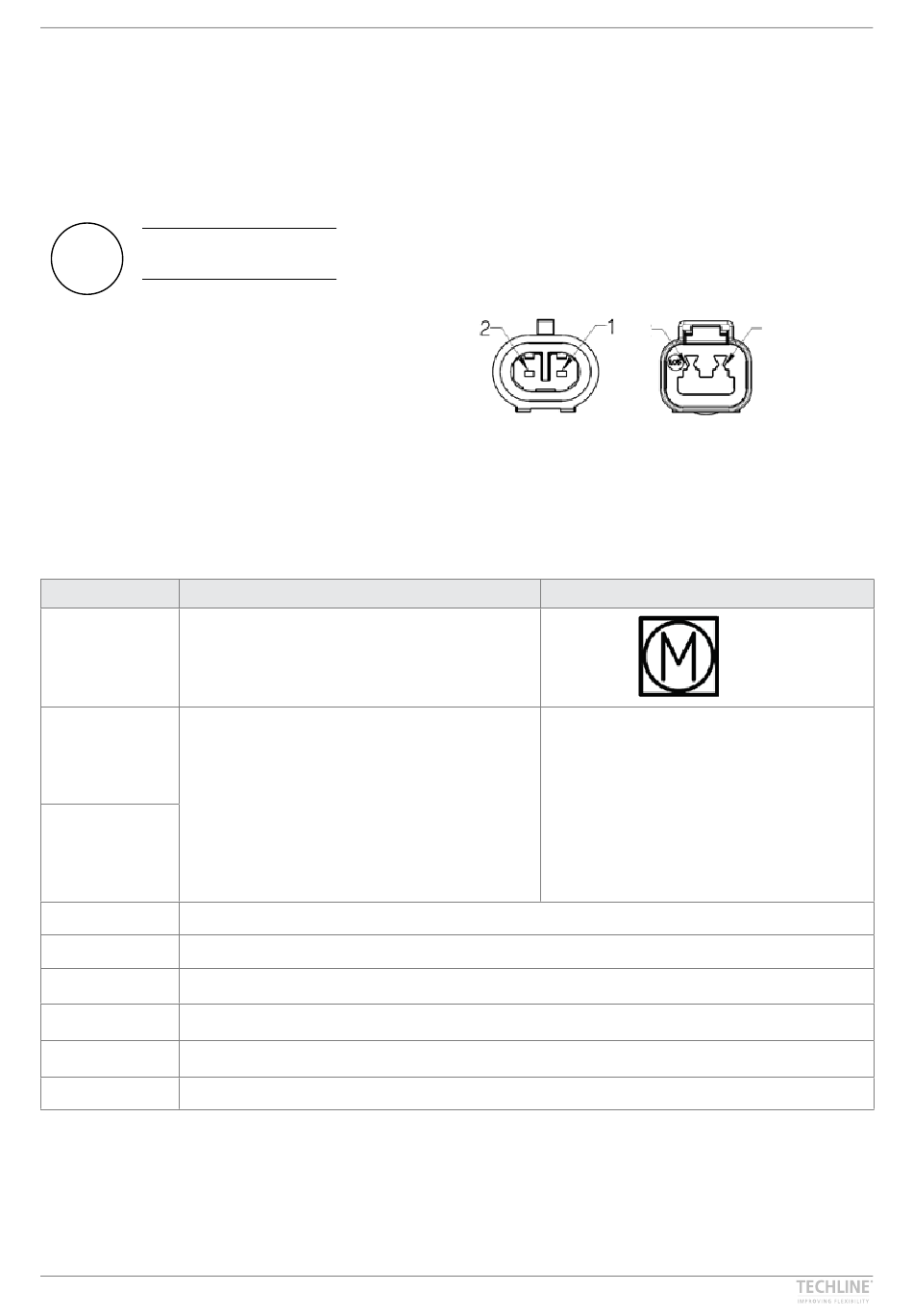

Anschlussdiagramm
Abb. 1: 14xxxxxxxx000x0x=xx0xxxxxxxxxx
M
I/O Spezifikationen
Input/Output
Spezifikation
Permanent-magnetischer
Beschreibung
Gleichstrommotor
Braun
12 oder 24 V DC (+/-)
12 V ±20 %
24 V ±10 %
Typische Werte bei maximaler Last:
12 V: 5 A
Blue
24 V: 2,5 A
Rot
Nicht anschließen
Schwarz
Nicht anschließen
Grün
Nicht anschließen
Gelb
Nicht anschließen
Violett
Nicht anschließen
Weiß
Nicht anschließen
AMP
BRAUN
BLAU
Deutsch
2
2
1
1
1
Kommentare
Antrieb ausfahren:
Braun an positiv anschließen
Blau an Minus anschließen
Antrieb einfahren:
Braun an Minus anschließen
Blau an Plus anschließen
LA14 | 17
