38 | LA14

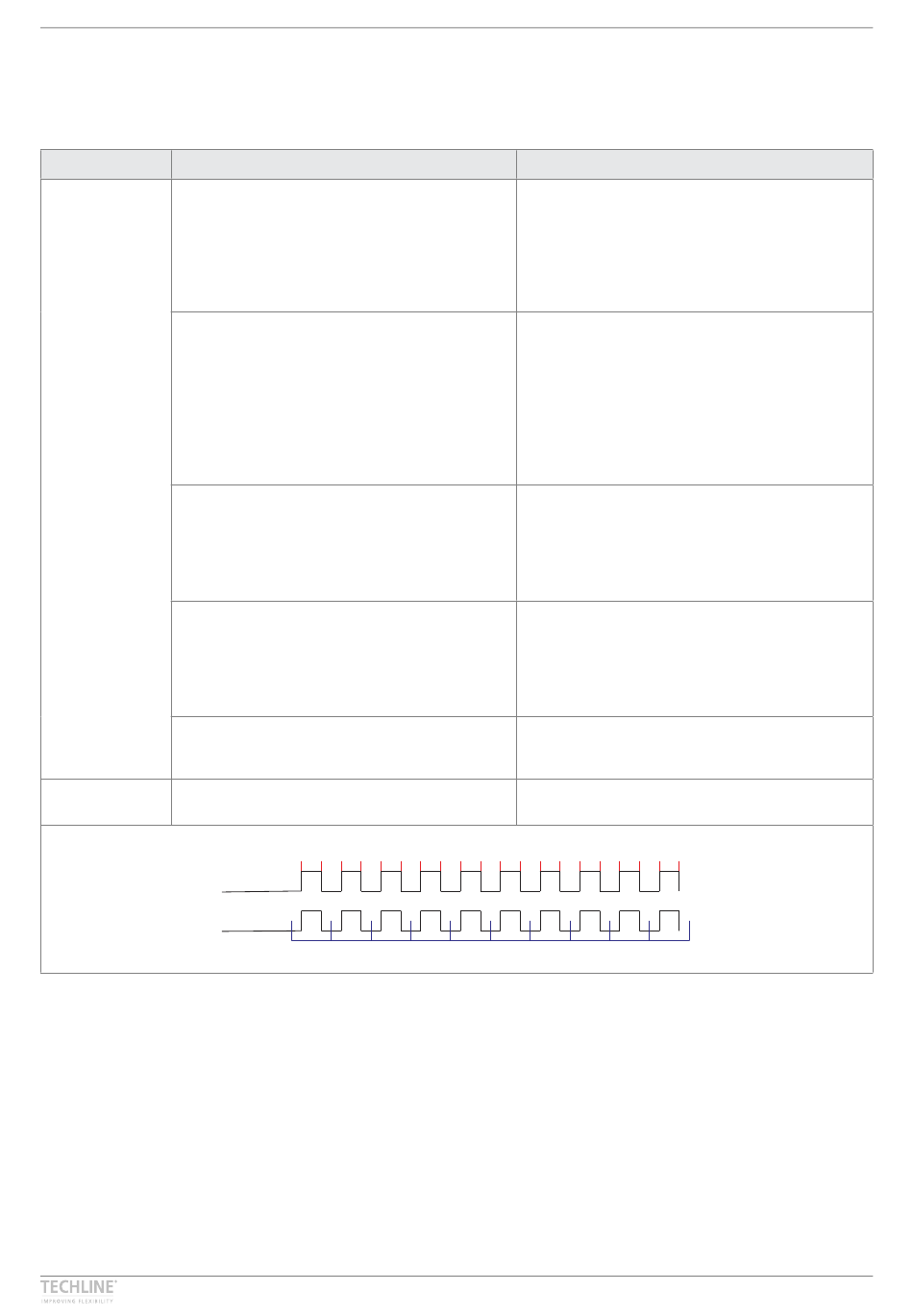

IC Advanced - Rückmeldung und Endstopp erreicht
I/O Spezifikationen
Input/Output Spezifikation
Analoge Rückmeldung:
Konfigurieren Sie eine beliebige High/Low-
Kombination zwischen:
0-10 V (Option G)
0,5-4,5 V (Option H)
Spezial (Option X)
Einzel-Hall-Ausgang (PNP)
Bewegung pro Einzel-Hall-Zählung:
LA14020 Aktuator = 0,1 mm pro Zählung
LA14040-Antrieb = 0,2 mm pro Zählung
Frequenz:
Die Frequenz beträgt 14-26 Hz am Einzel-
Hall-Ausgang (abhängig von der Last)
Eine höhere Spannung am Motor kann zu
kürzeren Impulsen führen.
Violett
Digitale Ausgangsrückmeldung PWM:
Konfigurieren Sie jede High/Low-Kombina-
tion zwischen 0-100 %.
10-90 % (Option K)
20-80 % (Option L)
Spezial (Option X)
Analoge Rückmeldung (4-20 mA):
Konfigurieren Sie eine beliebige High/Low-
Kombination zwischen 4-20 mA
4-20 mA (Option J)
Spezial (Option X)
Alle analogen und digitalen Rückmeldungen
(0-10 V, PWM und 4-20 mA)
Weiß
Signal GND
1
2
3 4 5 6 7 8 9 10 11 12 13 14 15
Hall Zählung
Hall-Impulse
1
2
3
Kommentare
Stromverbrauch im Standby-Modus:
12 V: 60 mA
24 V: 45 mA
Restwelligkeit max. 200 mV
Transaktionsverzögerung 20 ms
Lineare Rückmeldung 0,5 %
Max. Stromausgang. 1 mA
Ausgangsspannung min. VIN - 2 V
Max. Ausgangsstrom: 12 mA
Max. 680 nF
Ausgangsspannung min. VIN - 2 V
Frequenz: 75 Hz ±10 Hz als Standard, kann
aber kundenspezifisch angepasst werden.
Einschaltdauer: Jede Low/High-Kombination
zwischen 0 und 100 Prozent.
Strom der Open-Collector-Quelle max. 12 mA
Toleranzen ±0,2 mA
Transaktionsverzögerung 20 ms
Lineare Rückmeldung 0,5 %
Ausgang: Quelle
Serieller Widerstand: 12 V max. 300 Ohm
24 V max. 900 Ohm
Stromverbrauch im Standby-Modus:
12 V: 60 mA
24 V: 45 mA
Für die korrekte Verdrahtung von Power GND
und Signal GND - siehe nächste Seite.
16
4
5
6
7
8
17
18 19 20
9
10
