44 | LA14

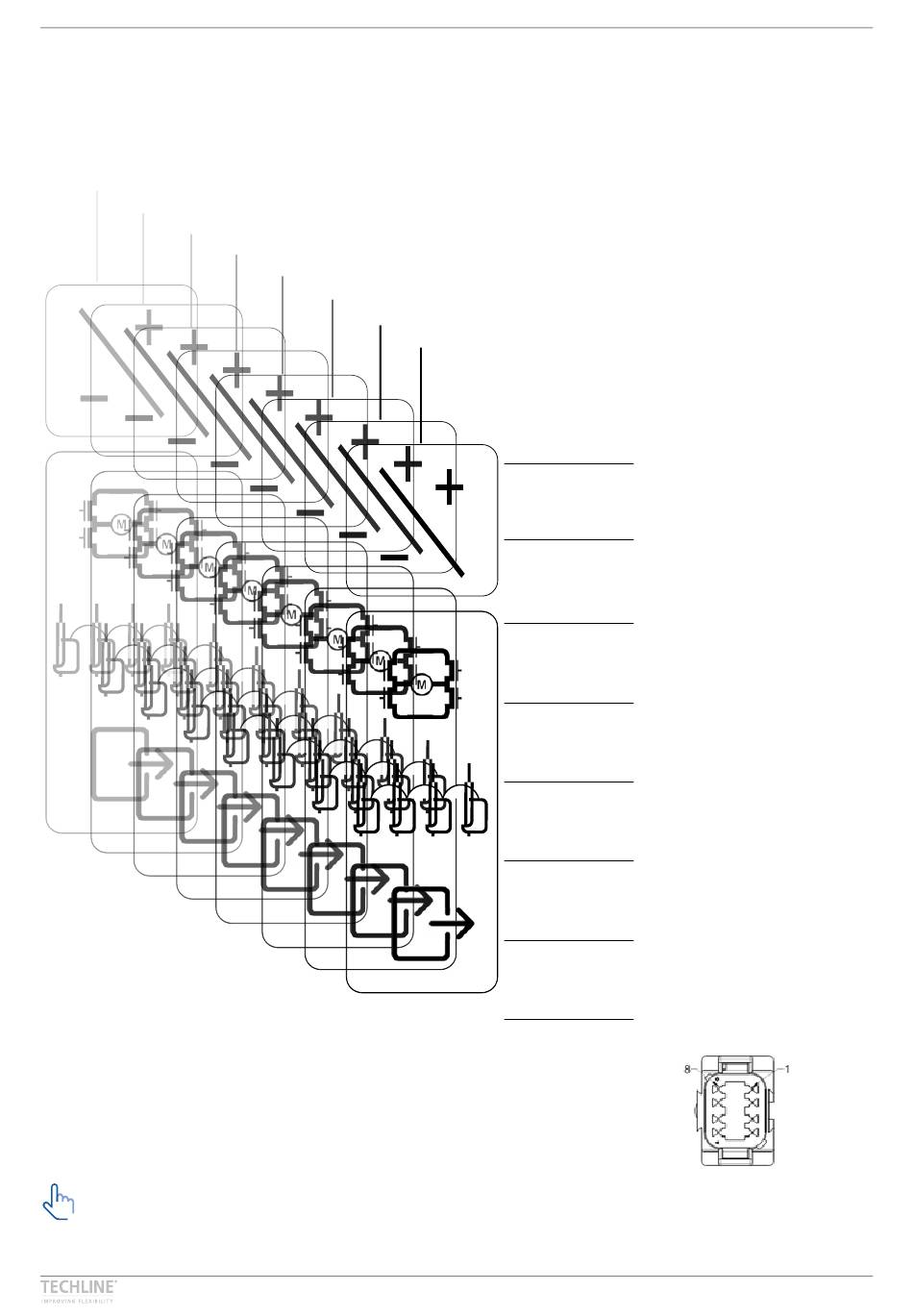

Parallel
Anschlussdiagramm
Abb. 12: 14xxxxxxxx003x1x=xx1xxxxxxxxZx
Aktuator 8
Aktuator 7
Aktuator 6
Aktuator 5
Bitte beachten Sie, dass der Antrieb beschädigt werden kann, wenn die Stromversorgung
nicht richtig angeschlossen ist!
Die grünen und gelben Drähte von parallel geschalteten Antrieben dürfen NICHT miteinander
verbunden werden
Aktuator 4
Aktuator 3
Aktuator 2
Aktuator 1
12-24 V DC +
BRAUN
GND (-)
BLAU
Digitaleingang
SCHWARZ
Digitaleingang
ROT
Parallel
VIOLETT
Signal GND
WEISS
Digitalausgang
GELB
Digitalausgang
GRÜN
Deutsch
2
1
3
4
6
5
7
8
