40 | LA14

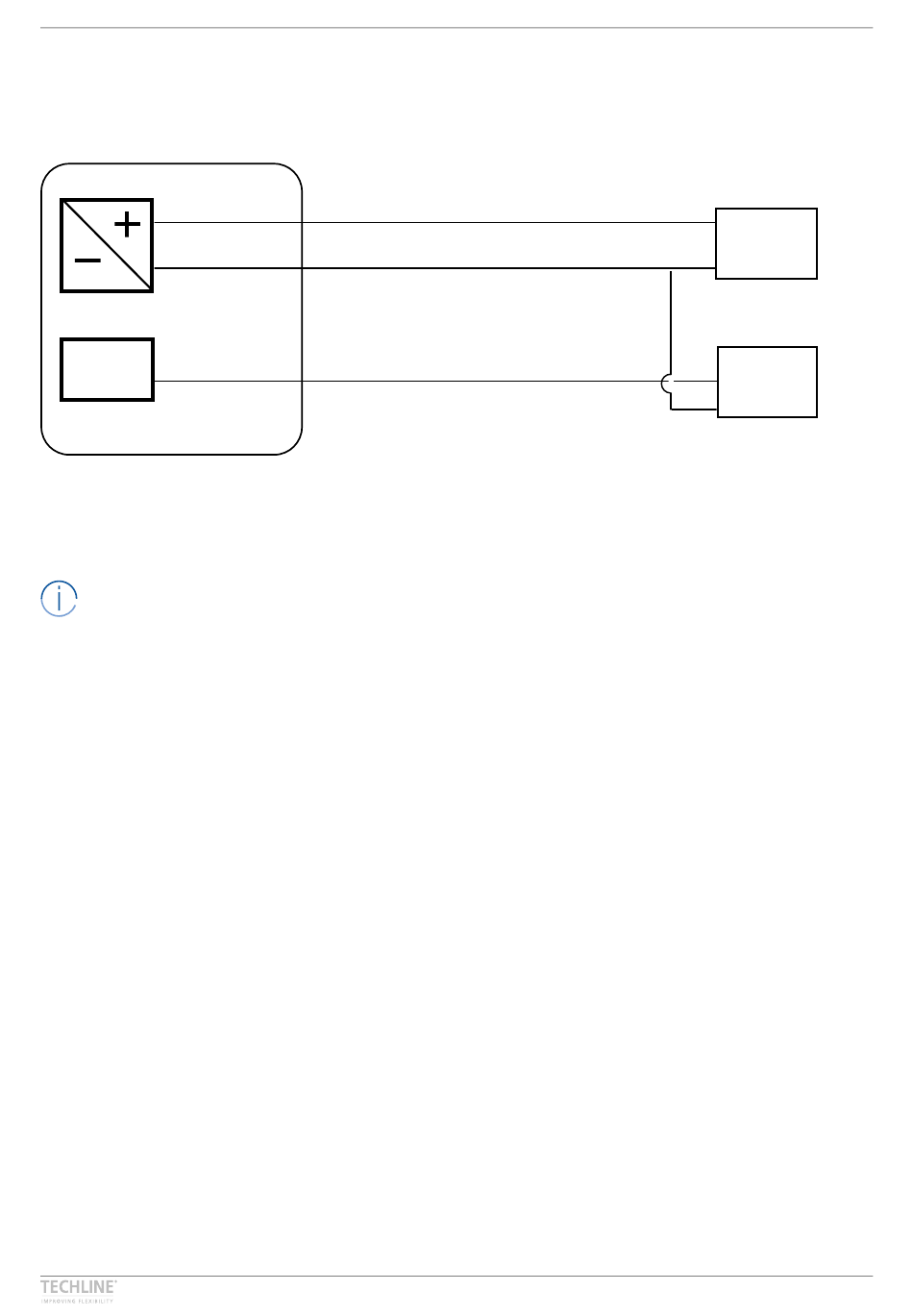

Korrekte Verdrahtung von Power GND und Signal GND für IC Advanced
Die folgende Anschlussdarstellung gilt nur für 4-20 mA:
Stromanschluss
Strom
Strom GND
Steueranschluss
RÜCKMELDUNG
4-20 mA
LA14 IC Aktuator
* Nur für differentielle Eingangskarten geeignet. Verwenden Sie keine Single-Ended-Eingangs-
karte.
Der weiße Draht darf NICHT in der Nähe von GND angeschlossen oder verlegt werden, da dies
zu Masseschleifen führt und das mA-Signal stört.
BRAUN
BLAU
VIOLETT
Strom-
versor-
gung
Rück-
meldeein-
gang *
