26 | LA14
Absolute Positionierung - Analoge Rückmeldung und Endstopp erreicht

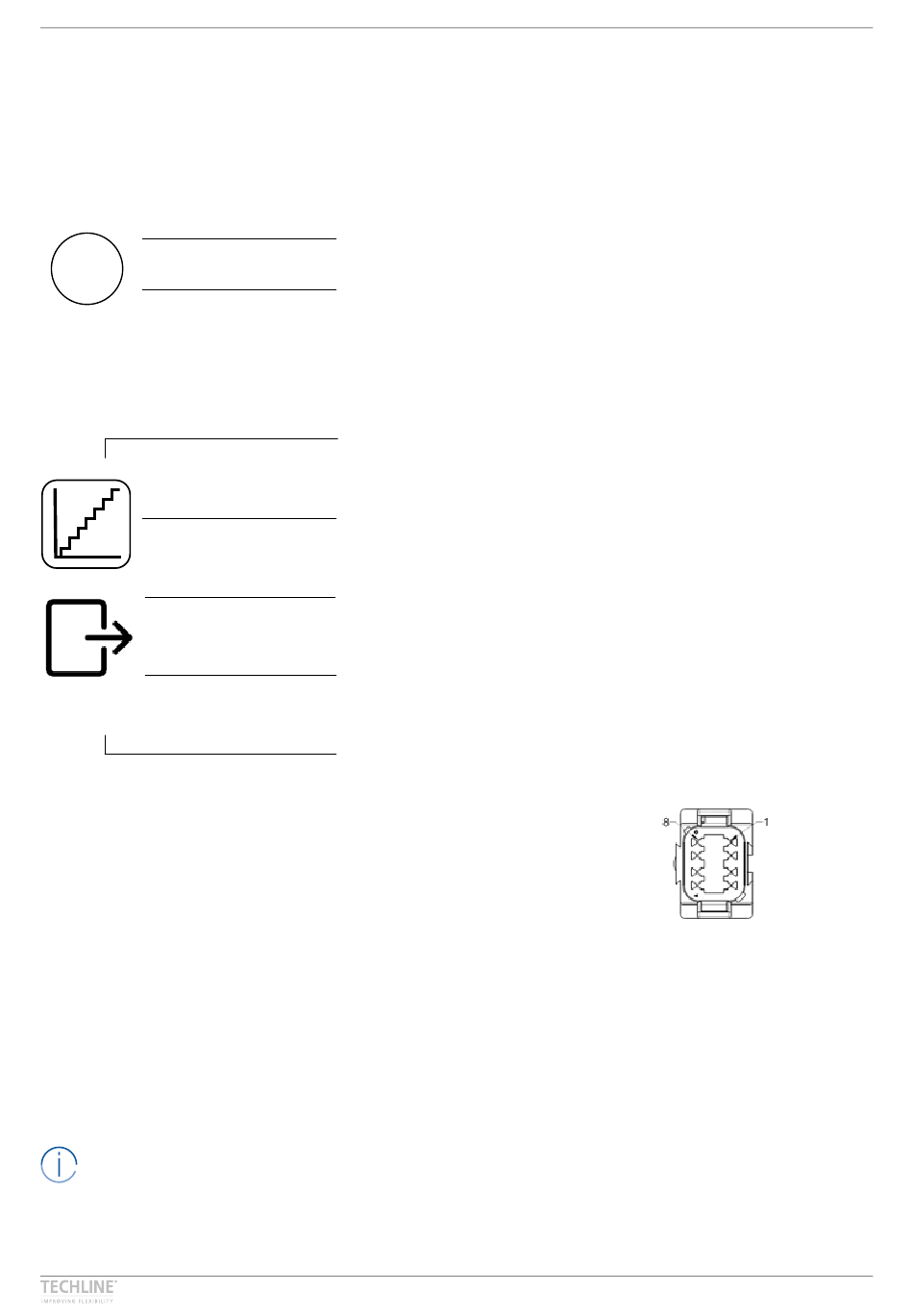

Anschlussdiagramm
Abb. 6: 14xxxxxxxx0A0x0x=xx1xxxxxxxxxx
M
Versorgung für Rückmeldung
Analoger Ausgang
Digitalausgang
Digitalausgang
GND
Wenn Sie die Endstopp-Signale verwenden möchten, müssen Sie die Stromzufuhr zu den
braunen, blauen, roten und schwarzen Drähten aufrechterhalten, da sonst das Signal verloren
geht.
Das Signal muss immer eingeschaltet sein, wenn der Antrieb läuft, und mindestens eine Se-
kunde bevor er zu laufen beginnt.
BRAUN
BLAU
+ ROT
VIOLETT
GELB
GRÜN
- SCHWARZ
Deutsch
2
1
4
6
7
8
3
