- Seite 1 DL15/DL16 System mit CBD6S Montageanleitung LINAK.DE/DESKLINE LINAK.AT/DESKLINE...
-
Seite 2: Inhaltsverzeichnis
Wartung..........................10 ETL-Kennzeichnung ........................11 Beschreibung des DESKLINE DL15/DL16 Systems .................12 ® Montagehinweise für das DESKLINE DL15 und DL16 System ............13 Montagehinweise für DL15 (Fußteil) ....................14 Montagehinweise für DL16 (Fußteil) ....................14 Montage des Tisches (Verschiedenes) ....................15 Montagehinweise CBD6S (SMPS) ....................17 Elektrische Anschlüsse des DL15/DL16 Systems ................18 Initialisierung des DESKLINE DL15/DL16 Parallelsystems ..............19... -
Seite 3: Vorwort
Vorwort Sehr geehrter Anwender, wir freuen uns, dass Sie ein Produkt von LINAK gewählt haben. LINAK Systeme sind High-Tech Produkte, basierend auf jahrelanger Erfahrung in der Herstellung und Entwicklung von Antrieben, elektrischen Steuereinheiten, Bedienelementen und Ladegeräten. Diese Montageanleitung ist nicht an den Endanwender gerichtet. Sie dient lediglich als Informationsquel- le für den Geräte- oder Systemhersteller und erklärt Ihnen, wie Ihr LINAK Produkt eingebaut, benutzt und... -
Seite 4: Geltungsbereich
Geltungsbereich Diese Montageanleitung gilt für die folgenden Produkte: (siehe die ersten 3-5 Zeichen auf dem Etikett) Säulen: DL15, DL16 Steuereinheiten: CBD6S 200W, CBD6S 300W Bedienelemente: DP1U/DPF1M (wenn Memory-Funktion gewünscht wird) DP1C/DPT/DPF1C/DP1CS (wenn Memory-Funktion und Display gewünscht werden) DPA/DPB/DPH/DP1K/DP1V/DPF1K (wenn nur auf-/ab Funktion gewünscht wird) DPF1D (wenn Display gewünscht wird) -
Seite 5: Wichtige Informationen
Wichtige Informationen Bitte beachten Sie die folgenden zwei Symbole in dieser Montageanleitung: Achtung! Nichtbeachtung der genannten Anweisungen kann zu Unfällen mit ernsten Personenschäden führen. Empfehlung Nichtbeachtung der genannten Regeln kann zur Beschädigung oder Zerstörung des Produkts führen. Sicherheitshinweise Allgemeines Das System kann nur sicher verwendet werden, wenn die Montageanleitung komplett gelesen wurde und die enthaltenen Anleitungen strikt eingehalten werden. -
Seite 6: Vor Der Installation, Deinstallation Oder Fehlersuche
• Vergewissern Sie sich, dass die Spannung an der Steuereinheit korrekt ist, bevor das System ans Stromnetz angeschlossen wird. • Die einzelnen Elemente des Systems müssen untereinander verbunden werden, bevor die Steuereinheit ans Stromnetz angeschlossen wird. Falls notwendig, sehen Sie in der Montageanleitung für LINAK Verstellantriebe nach. Während des Betriebs •... -
Seite 7: Nur Für Eu Märkte
Nur für EU Märkte Dieses Gerät kann von Kindern ab 8 Jahren und körperlich oder geistig behinderten Personen genutzt werden, sofern sie beaufsichtigt werden oder eine gründliche Einweisung zur Nutzung der Geräte erhal- ten und die sichere Anwendung und möglichen Risiken verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. -
Seite 8: Reparaturen
® Servicezentren oder Werkstätten durchgeführt werden, da Spezialwerkzeuge verwendet und spezielle Dichtungen montiert werden müssen. Produkte, die unter Gewährleistung stehen, müssen ebenfalls an ein autorisiertes LINAK Servicezentrum zurückgeschickt werden. Weitere Informationen zur DESKLINE Gewährleistung finden Sie auf der LINAK Website www.linak.de/gewaehr- leistung. -
Seite 9: Erklärung Für Den Einbau Von Unvollständigen Maschinen - Übersetzung Ins Deutsche
Linearaktuatoren DB5, DB6, DB7, DB9, DB12, DB14, DB16, LA23, LA31 Hubsäulen DL1A, DL2, DL4S, DL5, DL6, DL7, DL8, DL9, DL10, DL11, DL12, DL14, DL15, DL16, DL17, DL19, BASE1 Desk Panels DPA, DPB, DPH, DPF, DPG1K, DPG1M, DPG1B, DPG1C, DPT, DP1, DP1CS,... -
Seite 10: Verschiedenes Zum Deskline ® Dl15/Dl16 System
Verschrauben Sie die Beine nicht mit dem Boden, so dass die Bewegungsfreiheit eingeschränkt wird. Dies könnte zu ernsthaften Schäden der Säulen führen. Gewährleistung Dieses DESKLINE Produkt unterliegt der Gewährleistung gemäß den Bedingungen der LINAK DESKLINE Gewähr- leistung, die Sie auf der LINAK Website www.linak.de/gewaehrleistung finden. Wartung Entfernen Sie in regelmäßigen Abständen Staub und Schmutz außen am System und vergewissern Sie sich, dass... -
Seite 11: Etl-Kennzeichnung
ETL-Kennzeichnung Aus Platzgründen werden die vollständigen ETL-Kennzeichnungsanforderungen nicht auf den Kennzeichnungse- tiketten angegeben. Die vollständigen ETL Recognized Component Markierungen werden hier gezeigt. C/N 120690 Conforms to UL962 Cert. to CSA Std. C22.2 No. 68-09 ETL Recognized Component Zeichen für Kanada und Vereinigte Staaten C/N 9901916 Conforms to UL962 Cert. -

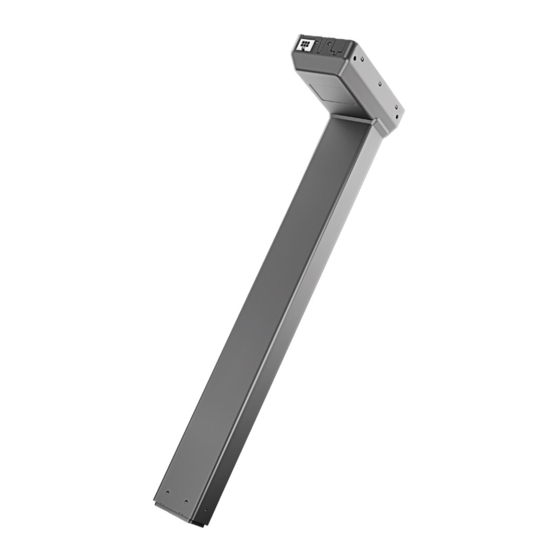

Seite 12: Beschreibung Des Deskline ® Dl15/Dl16 Systems
DL15/DL16 Systems ® Jeder DESKLINE DL15/DL16 Antrieb ist mit einem Motor ausgestattet. Parallellauf und Memory-Funktion werden ® durch die Software in der CBD4/CBD5/CBD6 auch bei ungleichmäßiger Belastung des Tisches gewährleistet. Auch die Soft-Start-/Stopp-Funktion ist Teil dieser Software. Sie sichert ein sanftes Anfahren und Abbremsen des Tisches. -
Seite 13: Montagehinweise Für Das Deskline Dl15 Und Dl16 System
Montagehinweise für das DESKLINE DL15 und DL16 System Die Hubsäulen werden normalerweise immer mit dem Motorgehäuse nach oben und aufeinander zei- gend montiert (siehe Abb. 2). Das Aluminium Motorgehäuse wird mit sechs vorgebohrten Löchern für M6-Gewindeschrauben geliefert, die zur Befestigung am Tischrahmen dienen. Die Gewindelöcher sind in das Alu-Gehäuse gedreht. -
Seite 14: Montagehinweise Für Dl15 (Fußteil)
Wir empfehlen, alle vier M6 Schrauben mit einer guten Qualität (min 8.8) und angemessener Länge für die Befestigung des Fußteils zu nutzen. Die Schrauben dürfen nicht tiefer als 20 mm in die DL15 Säule gedreht werden. Das Anzugsmoment in der Bodenplatte darf 10 Nm nicht überschreiten. -
Seite 15: Montage Des Tisches (Verschiedenes)
Tischplatte Dämmmaterial Montage des Tisches (Verschiedenes) Boden Eine in der niedrigsten Position passende Tischhöhe kann erreicht werden, indem die Hubeinheit auf einer 6-8 mm dicken Bodenplatte mit Hilfe von vier M6 Senkkopfschrauben befestigt wird. Wir empfehlen, Schrauben mit einer Qualität von mind. 8.8 zu benutzen. Beim Verschrauben der Bodenplatte darf ein Anzugsmoment von 10 Nm nicht überschritten werden. - Seite 16 Schrauben benutzt, kommt es zum Kontakt mit den Innenteilen, was einen ungeregelten Betrieb oder sogar Schäden an der Hubeinheit hervorrufen kann. Das DESKLINE DL15/DL16 System kann nur in Druckanwendungen mit nach oben gerichtetem Motor- ® gehäuse montiert werden. Das Endschaltersystem der DL basiert auf einem Puffer-System. Dies muss unbedingt bei der Konstruktion der Führungen beachtet werden.
-
Seite 17: Montagehinweise Cbd6S (Smps)
Montagehinweise CBD6S (SMPS) Die Steuereinheit wird mit 2 Schrauben mit einem Kopfdurchmesser zwischen 8 und 10 mm befestigt. Ungeachtet des Anzugsmoments ist ein Durchmesser von 10 mm vorzuziehen. Die Platzierung der Bohrungen sowie die Maße der CBD entnehmen Sie bitte den Zeichnungen im Anhang. CBD6S 200W und CBD6S 300W Die CBD darf nicht in wärmeisolierendes Material gewickelt werden, sondern muss so platziert sein, dass sie Wär- me an die Umgebung abgeben kann. -
Seite 18: Elektrische Anschlüsse Des Dl15/Dl16 Systems
Elektrische Anschlüsse des DL15/DL16 Systems Das DESKLINE DL15/DL16 System muss wie in Abb. 4 angeschlossen werden. Jede DL15/DL16 muss mit einem ® Motorkabel mit 6-poligem Stecker an die Buchsen in der Steuereinheit angeschlossen werden. Zum Schluss wird der Netzstecker eingesteckt. -
Seite 19: Initialisierung Des Deskline Dl15/Dl16 Parallelsystems
„Abwärts-Taste“ betätigt werden, damit das System mit einem Viertel der Antriebsgeschwindigkeit zur untersten Endlage weiterfährt. Wenn in den Endlagen ein Fehler auftritt oder die Hublänge der DL15/DL16 geändert wurde, muss die Steuerein- heit CBD6S (SMPS) erneut initialisiert werden. Die ersten beiden Male in denen das System in die obere Endlage verfahren wird, fährt es automatisch wieder ca. -
Seite 20: Zubehör
Wird ein Produkt geöffnet, besteht das Risiko nachfolgender Fehlfunktionen. Weiterhin verfallen sämtli- che Gewährleistungsansprüche, wenn das Produkt von nicht autorisierten Personen geöffnet wird. Ersatzteile Für weitere Informationen zu Ersatzteilen wenden Sie sich bitte an Ihren LINAK Händler. Seite 20 von 32... -
Seite 21: Entsorgung Von Linak Produkten
Entsorgung von LINAK Produkten Da die Kunden von LINAK sehr oft nachfragen, wie unsere Produkte entsorgt oder verschrottet werden können, haben wir diesen Ratgeber vorbereitet, der eine Klassifizierung der verschiedenen Abfallstoffe zur Wiederverwer- tung oder Verbrennung ermöglicht. Ratgeber Wir empfehlen, unsere Produkte in so viele Teile wie möglich zu zerlegen, um sie zu entsorgen und wieder zu verwerten. -
Seite 22: Entsorgung Von Batterien
Entsorgung von Batterien Informationen hinsichtlich umweltgerechter Entsorgung von gebrauchten und ausgelaufenen Batterien: Batterien sollten gemäß den geltenden Vorschriften entsorgt werden. LINAK empfiehlt, dass gebrauchte oder ausgelaufene Batterien über lokale Recycling-Systeme entsorgt werden. Bitte werfen Sie keine gebrauchten oder ausgelaufenen Batterien in die Mülltonne oder Umwelt. -
Seite 23: Etiketten
Etiketten Etikett für DL15 Etikett für DL16 Etikett für CBD6S 200W (SMPS) Etikett für CBD6S 300W (SMPS) bis zu 4 Kanäle Seite 23 von 32... -
Seite 24: Zeichnungen
Zeichnungen Drawing No.: DL15_STANDARD Drawing No.: DL15_STANDARD DL15 Hubsäule 1.145 3 645 2 4xM6 4xM6 2xM6 Seite 24 von 32... - Seite 25 DL16 Hubsäule Drawing No.: STANDARD_DL16 Drawing No.: STANDARD_DL16 1210 3 560 2 4xM6 4xM6 2xM6 Seite 25 von 32...
- Seite 26 Drawing No.: DL16XL_STANDARD Drawing No.: DL16XL_STANDARD DL16 XL 1710 730±5 4xM6 4xM6 2xM6 Seite 26 von 32...
- Seite 27 CBD6S 200 W (SMPS) ø 6,1 ø 6,1 Hexagonal (M6 Mutter) 86,5 Seite 27 von 32...
- Seite 28 CBD6S 300 W (SMPS) bis zu 4 Kanäle ø 6,1 ø 6,1 86,5 Hexagonal (M6 Mutter) Seite 28 von 32...
-
Seite 29: Original Konformitätserklärung
Linear Actuator(s) 31, DB4, DB5, DB6, DB7, DB9, DB12, DB14, DB16, LA23 series and / or Lifting Column(s) DL1A, DL2, DL4, DL5, DL6, DL7, DL8, DL9, DL10, DL11, DL12, DL14, DL15, DL16, DL17, DL19, BASE1 series Desk Panel(s) DP1C, DP1K, DP1L, DP1V, DP1U, DPA, DPB, DPF, DPG, DPH, DPT, WDPL1 series... -
Seite 30: Konformitätserklärung - Übersetzung Ins Deutsche
31, DB4, DB5, DB6, DB7, DB9, DB12, DB14, DB16, LA23 Serie und / oder Hubsäule(en) DL1A, DL2, DL4, DL5, DL6, DL7, DL8, DL9, DL10, DL11, DL12, DL14, DL15, DL16, DL17, DL19, BASE1 Serie Desk Panel(s) DP1C, DP1K, DP1L, DP1V, DP1U, DPA, DPB, DPF, DPG, DPH, DPT, WDPL1 Series die EMV Richtlinie 2014/30/EU gemäß... -
Seite 31: Linak Richtlinie Für Anwendungsmöglichkeiten
Relation zu einer bestehenden Applikation oder zu einer Anwendung eines Neukunden stehen. LINAK Produkte, wie oben festgelegt, sind in zahlreichen Bereichen einsetzbar, wie z. B. im Medizin-, Komfortmö- bel-, Büromöbel- und Industriebereich. LINAK kann jedoch nicht alle Bedingungen kennen unter denen die LINAK Produkte eingebaut, verwendet und bedient werden, da jede Applikation einzigartig ist. -
Seite 32: Adressen
® Recht vor, seine Produkte ohne vorherige Ankündigung zu ändern. LINAK kann die Produktverfügbarkeit nicht garantieren und behält sich das Recht vor, den Verkauf eines Produktes einzustellen. Der Anwender ist dafür verantwortlich, die Eignung von LINAK Produkten für eine bestimmte Anwendung zu prüfen.
