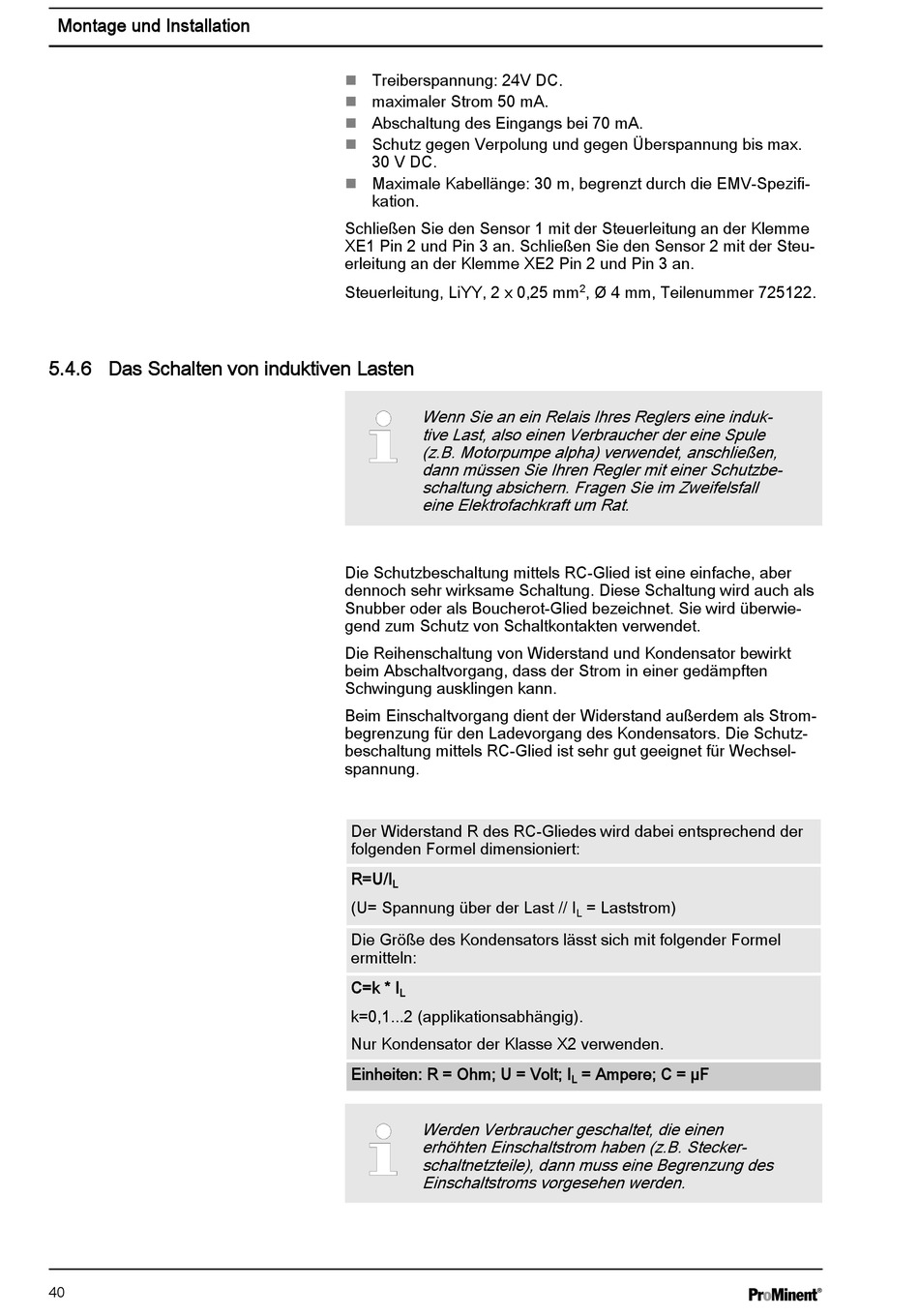

ProMinent DULCOMETER diaLog DACb Montage- Und Betriebsanleitung Seite 40

Montage und Installation
5.4.6 Das Schalten von induktiven Lasten
40
Treiberspannung: 24V DC.
n
maximaler Strom 50 mA.
n
Abschaltung des Eingangs bei 70 mA.
n
Schutz gegen Verpolung und gegen Überspannung bis max.
n
30 V DC.
Maximale Kabellänge: 30 m, begrenzt durch die EMV-Spezifi‐
n
kation.
Schließen Sie den Sensor 1 mit der Steuerleitung an der Klemme
XE1 Pin 2 und Pin 3 an. Schließen Sie den Sensor 2 mit der Steu‐
erleitung an der Klemme XE2 Pin 2 und Pin 3 an.
Steuerleitung, LiYY, 2 x 0,25 mm
Wenn Sie an ein Relais Ihres Reglers eine induk‐
tive Last, also einen Verbraucher der eine Spule
(z.B. Motorpumpe alpha) verwendet, anschließen,
dann müssen Sie Ihren Regler mit einer Schutzbe‐
schaltung absichern. Fragen Sie im Zweifelsfall
eine Elektrofachkraft um Rat.
Die Schutzbeschaltung mittels RC-Glied ist eine einfache, aber
dennoch sehr wirksame Schaltung. Diese Schaltung wird auch als
Snubber oder als Boucherot-Glied bezeichnet. Sie wird überwie‐
gend zum Schutz von Schaltkontakten verwendet.
Die Reihenschaltung von Widerstand und Kondensator bewirkt
beim Abschaltvorgang, dass der Strom in einer gedämpften
Schwingung ausklingen kann.
Beim Einschaltvorgang dient der Widerstand außerdem als Strom‐
begrenzung für den Ladevorgang des Kondensators. Die Schutz‐
beschaltung mittels RC-Glied ist sehr gut geeignet für Wechsel‐
spannung.
Der Widerstand R des RC-Gliedes wird dabei entsprechend der
folgenden Formel dimensioniert:
R=U/I
L
(U= Spannung über der Last // I
Die Größe des Kondensators lässt sich mit folgender Formel
ermitteln:
C=k * I
L
k=0,1...2 (applikationsabhängig).
Nur Kondensator der Klasse X2 verwenden.
Einheiten: R = Ohm; U = Volt; I
Werden Verbraucher geschaltet, die einen
erhöhten Einschaltstrom haben (z.B. Stecker‐
schaltnetzteile), dann muss eine Begrenzung des
Einschaltstroms vorgesehen werden.
, Ø 4 mm, Teilenummer 725122.
2
= Laststrom)
L
= Ampere; C = µF
L
