Montage und Installation

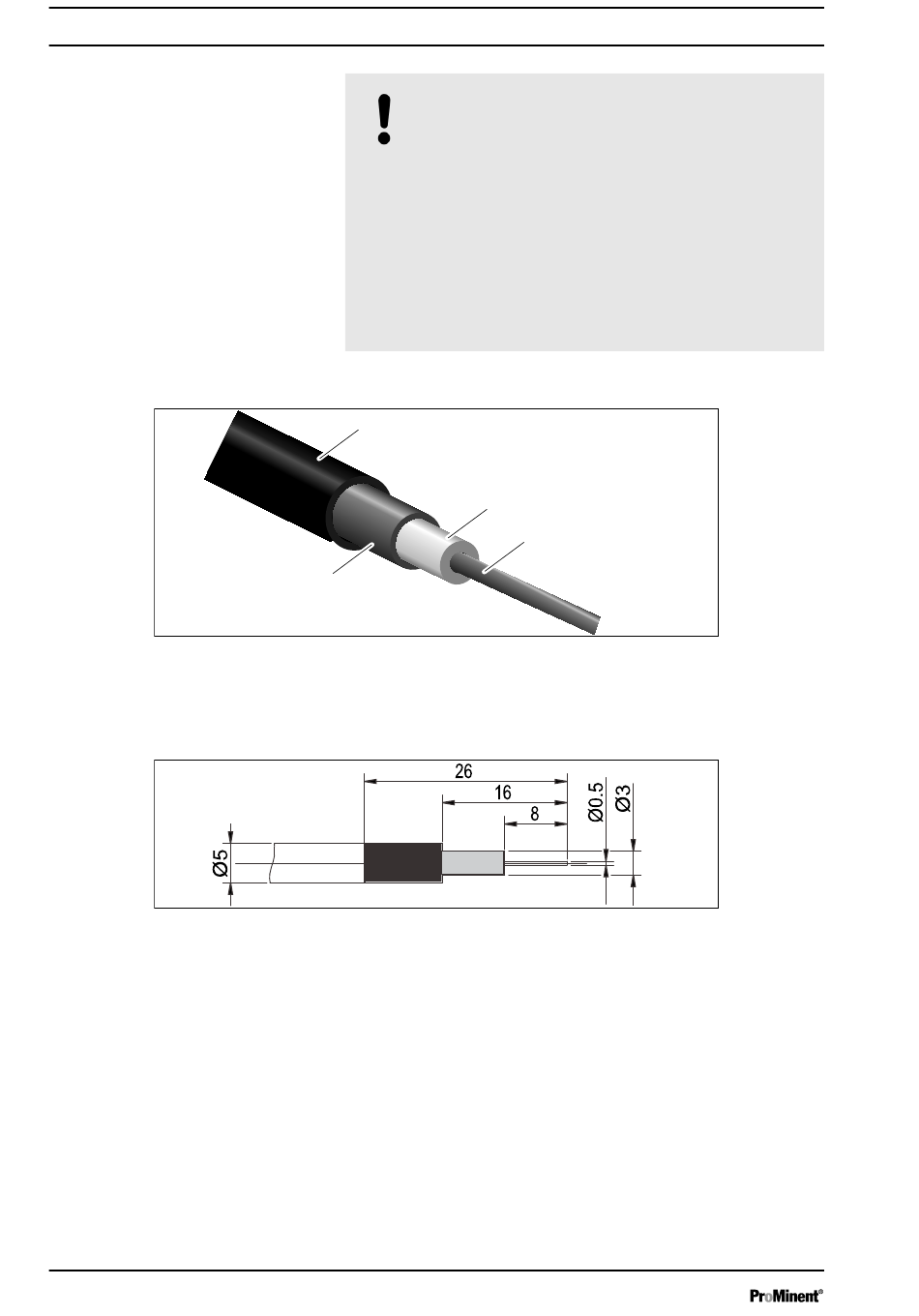

Abb. 23: Koaxialkabel:
1. Schutzmantel
2. Isolation
3. Innenleiter
4. Außenleiter und Abschirmung
Abb. 24: Konfektionierung des Koaxialkabels
Es gibt zwei Anschlussarten:
42
HINWEIS!
Mögliche Fehlmessung durch mangelhaften elekt‐
rischen Kontakt
Verwenden Sie diese Anschlussart nur wenn Sie
keine vorkonfektionierten Koaxialkabel verwenden
wollen. Beachten Sie Folgendes bei dieser
Anschlussart:
Entfernen Sie an der inneren Koaxialleitung die
schwarze Kunststoffschicht. Die schwarze Kunst‐
stoffschicht ist bei allen Kabeltypen vorhanden.
Achten Sie darauf, dass einzelne Drähte des
Abschirmgeflechtes nicht an den Anschluss des
Innenleiters geraten.
INFO: Der Regler kann je nach Ausführung (2- oder 3-kanalig)
ein-, zwei- oder dreimal den pH- oder Redox-Wert messen.
1.
2.
4.
Es gibt die Anschlussart ohne Potenzialausgleich (unsymmetrische
Anschlussart) oder die Anschlussart mit Potenzialausgleich (sym‐
metrische Anschlussart).
3.
A0948
