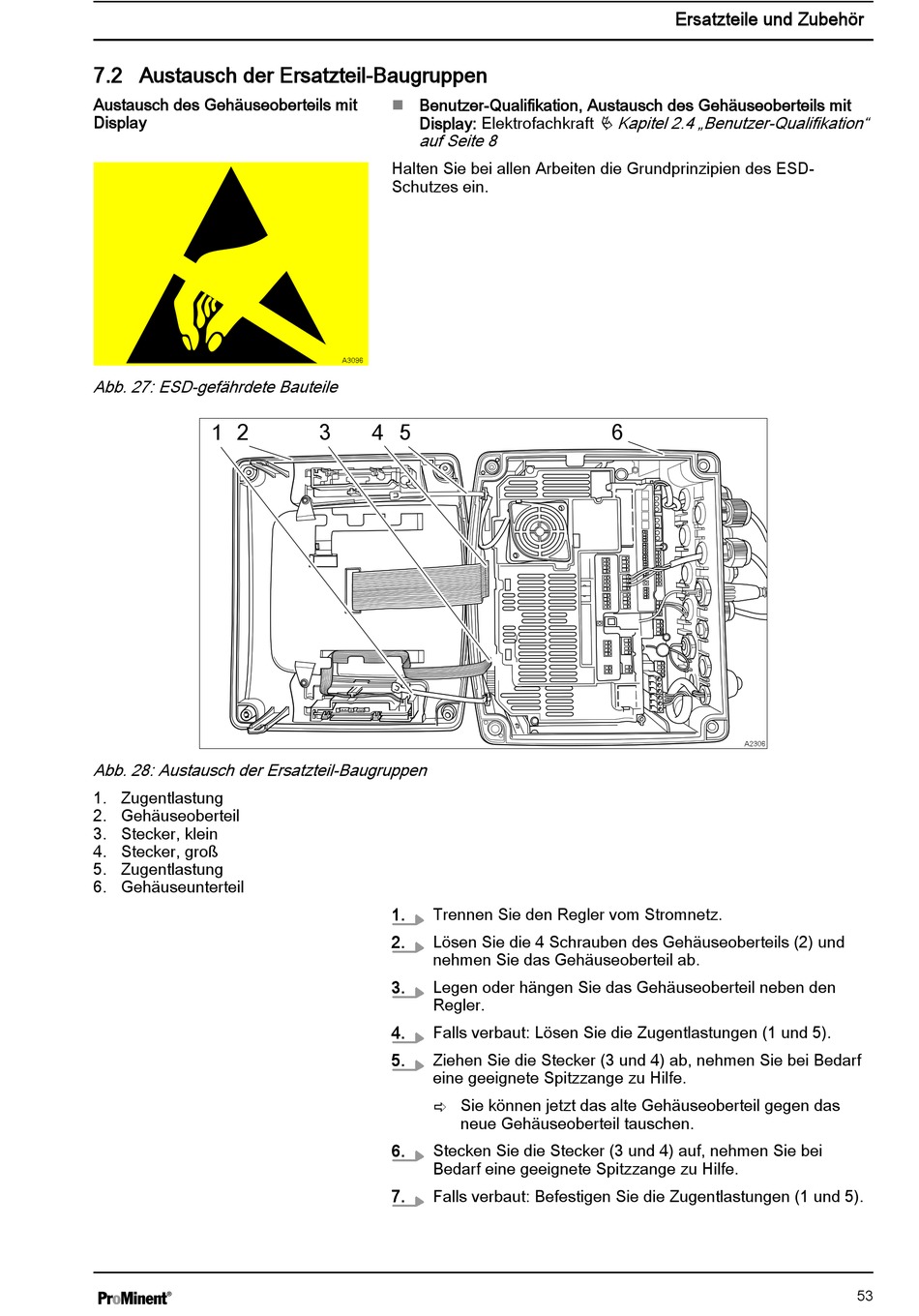

ProMinent DULCOMETER diaLog DACb Montage- Und Betriebsanleitung Seite 53

7.2 Austausch der Ersatzteil-Baugruppen
Austausch des Gehäuseoberteils mit
Display
Abb. 27: ESD-gefährdete Bauteile
1 2
Abb. 28: Austausch der Ersatzteil-Baugruppen
1. Zugentlastung
2. Gehäuseoberteil
3. Stecker, klein
4. Stecker, groß
5. Zugentlastung
6. Gehäuseunterteil
Benutzer-Qualifikation, Austausch des Gehäuseoberteils mit
n
Display: Elektrofachkraft
auf Seite 8
Halten Sie bei allen Arbeiten die Grundprinzipien des ESD-
Schutzes ein.
A3096
3 4 5
1. Trennen Sie den Regler vom Stromnetz.
2. Lösen Sie die 4 Schrauben des Gehäuseoberteils (2) und
nehmen Sie das Gehäuseoberteil ab.
3. Legen oder hängen Sie das Gehäuseoberteil neben den
Regler.
4. Falls verbaut: Lösen Sie die Zugentlastungen (1 und 5).
5. Ziehen Sie die Stecker (3 und 4) ab, nehmen Sie bei Bedarf
eine geeignete Spitzzange zu Hilfe.
ð Sie können jetzt das alte Gehäuseoberteil gegen das
neue Gehäuseoberteil tauschen.
6. Stecken Sie die Stecker (3 und 4) auf, nehmen Sie bei
Bedarf eine geeignete Spitzzange zu Hilfe.
7. Falls verbaut: Befestigen Sie die Zugentlastungen (1 und 5).
Ersatzteile und Zubehör
Ä Kapitel 2.4 „Benutzer-Qualifikation"
