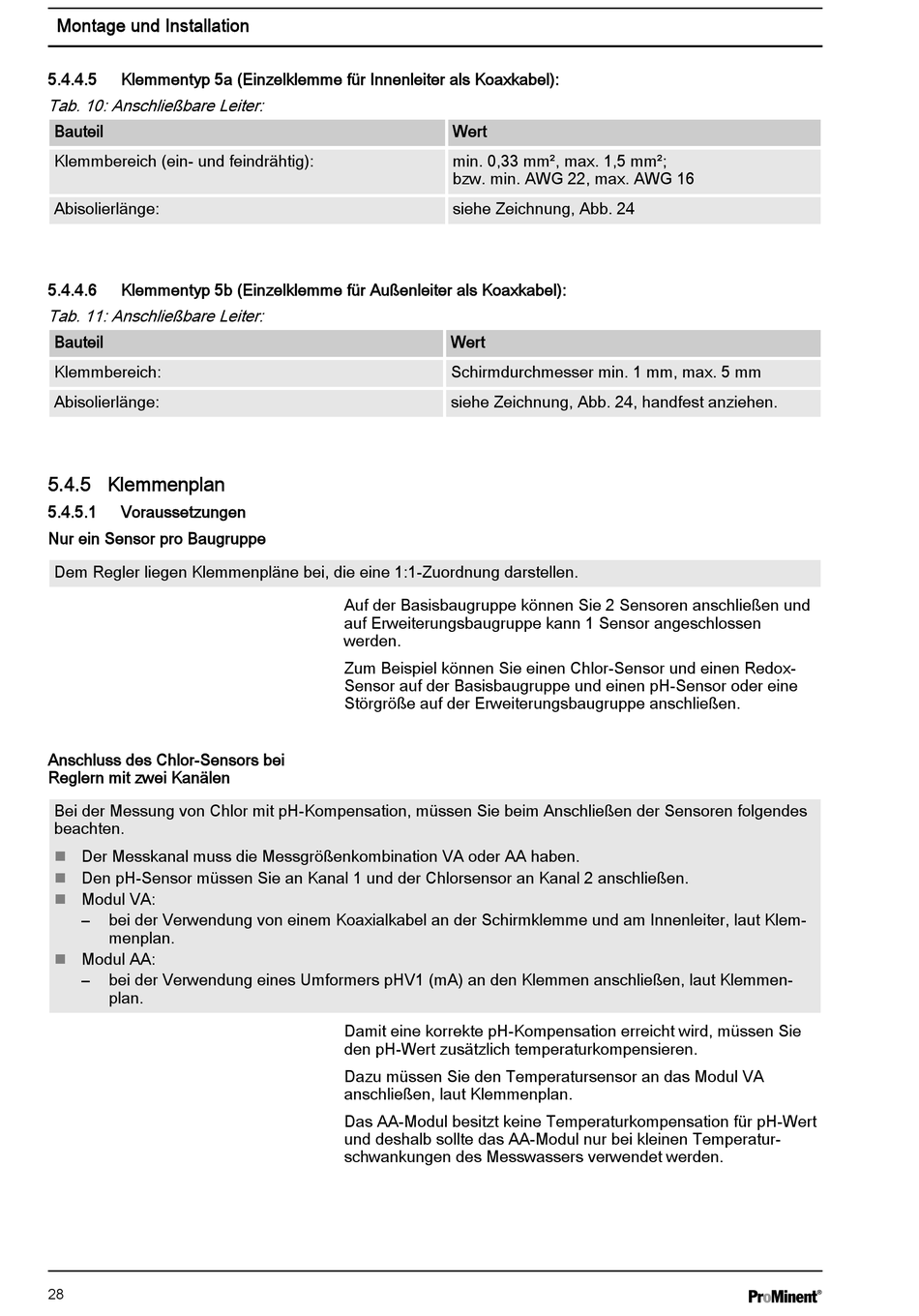

Montage und Installation
5.4.4.5
Klemmentyp 5a (Einzelklemme für Innenleiter als Koaxkabel):
Tab. 10: Anschließbare Leiter:
Bauteil
Klemmbereich (ein- und feindrähtig):
Abisolierlänge:
5.4.4.6
Klemmentyp 5b (Einzelklemme für Außenleiter als Koaxkabel):
Tab. 11: Anschließbare Leiter:
Bauteil
Klemmbereich:
Abisolierlänge:
5.4.5 Klemmenplan
5.4.5.1
Voraussetzungen
Nur ein Sensor pro Baugruppe
Dem Regler liegen Klemmenpläne bei, die eine 1:1-Zuordnung darstellen.
Anschluss des Chlor-Sensors bei
Reglern mit zwei Kanälen
Bei der Messung von Chlor mit pH-Kompensation, müssen Sie beim Anschließen der Sensoren folgendes
beachten.
Der Messkanal muss die Messgrößenkombination VA oder AA haben.
n
Den pH-Sensor müssen Sie an Kanal 1 und der Chlorsensor an Kanal 2 anschließen.
n
Modul VA:
n
–
bei der Verwendung von einem Koaxialkabel an der Schirmklemme und am Innenleiter, laut Klem‐
menplan.
Modul AA:
n
–
bei der Verwendung eines Umformers pHV1 (mA) an den Klemmen anschließen, laut Klemmen‐
plan.
28
Wert
min. 0,33 mm², max. 1,5 mm²;
bzw. min. AWG 22, max. AWG 16
siehe Zeichnung, Abb. 24
Wert
Schirmdurchmesser min. 1 mm, max. 5 mm
siehe Zeichnung, Abb. 24, handfest anziehen.
Auf der Basisbaugruppe können Sie 2 Sensoren anschließen und
auf Erweiterungsbaugruppe kann 1 Sensor angeschlossen
werden.
Zum Beispiel können Sie einen Chlor-Sensor und einen Redox-
Sensor auf der Basisbaugruppe und einen pH-Sensor oder eine
Störgröße auf der Erweiterungsbaugruppe anschließen.
Damit eine korrekte pH-Kompensation erreicht wird, müssen Sie
den pH-Wert zusätzlich temperaturkompensieren.
Dazu müssen Sie den Temperatursensor an das Modul VA
anschließen, laut Klemmenplan.
Das AA-Modul besitzt keine Temperaturkompensation für pH-Wert
und deshalb sollte das AA-Modul nur bei kleinen Temperatur‐
schwankungen des Messwassers verwendet werden.
