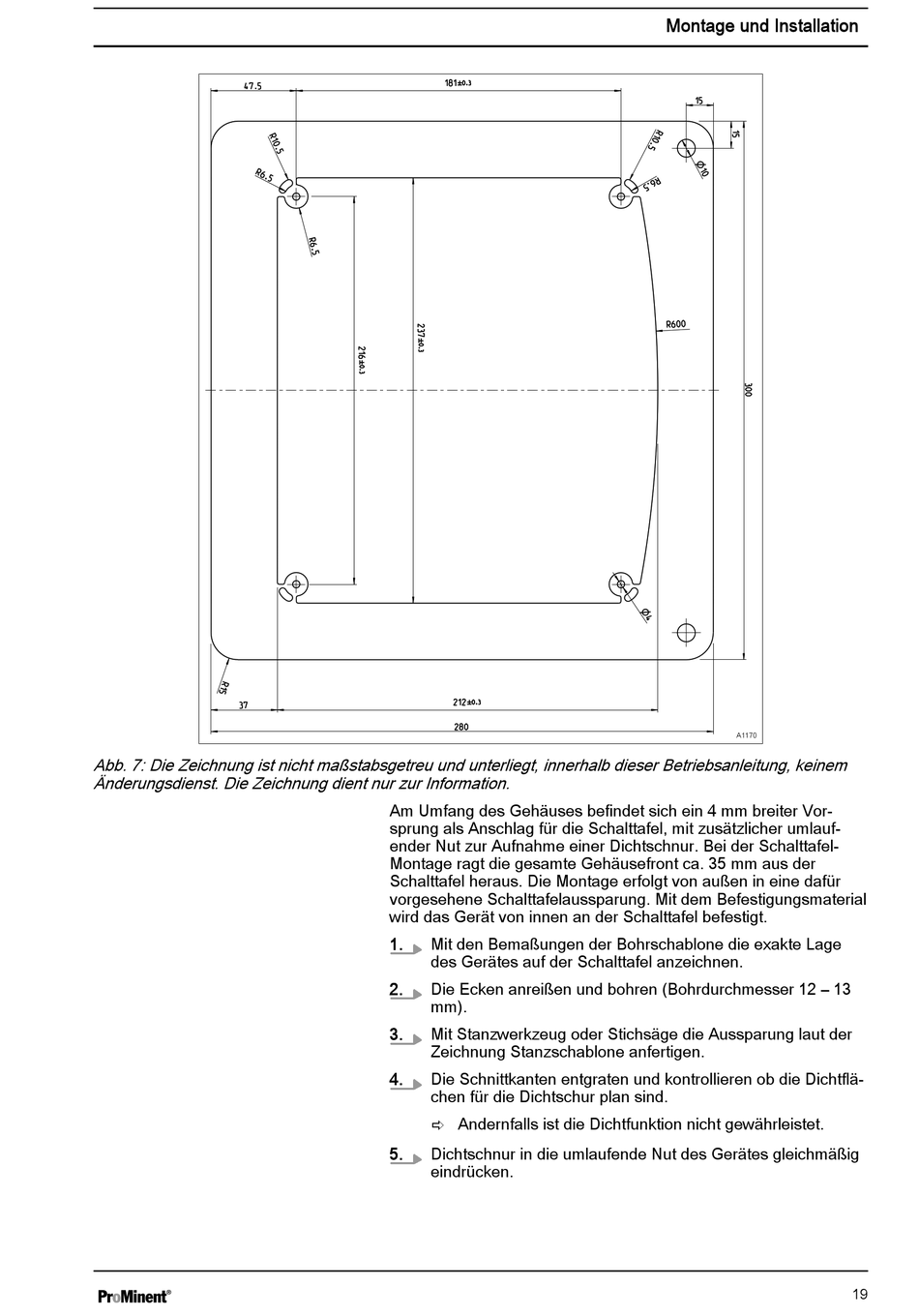

Abb. 7: Die Zeichnung ist nicht maßstabsgetreu und unterliegt, innerhalb dieser Betriebsanleitung, keinem
Änderungsdienst. Die Zeichnung dient nur zur Information.
Am Umfang des Gehäuses befindet sich ein 4 mm breiter Vor‐
sprung als Anschlag für die Schalttafel, mit zusätzlicher umlauf‐
ender Nut zur Aufnahme einer Dichtschnur. Bei der Schalttafel-
Montage ragt die gesamte Gehäusefront ca. 35 mm aus der
Schalttafel heraus. Die Montage erfolgt von außen in eine dafür
vorgesehene Schalttafelaussparung. Mit dem Befestigungsmaterial
wird das Gerät von innen an der Schalttafel befestigt.
1. Mit den Bemaßungen der Bohrschablone die exakte Lage
des Gerätes auf der Schalttafel anzeichnen.
2. Die Ecken anreißen und bohren (Bohrdurchmesser 12 – 13
mm).
3. Mit Stanzwerkzeug oder Stichsäge die Aussparung laut der
Zeichnung Stanzschablone anfertigen.
4. Die Schnittkanten entgraten und kontrollieren ob die Dichtflä‐
chen für die Dichtschur plan sind.
ð Andernfalls ist die Dichtfunktion nicht gewährleistet.
5. Dichtschnur in die umlaufende Nut des Gerätes gleichmäßig
eindrücken.
