Montage und Installation
5.4.5.2.1 Klemmenplan Basisbaugruppe (Kanal 1/2) mit Belegungsvarianten
Netzspannung
Netzspannung
Netzspannung
Netzspannung
Netzspannung
Sicherheitskleinspannung

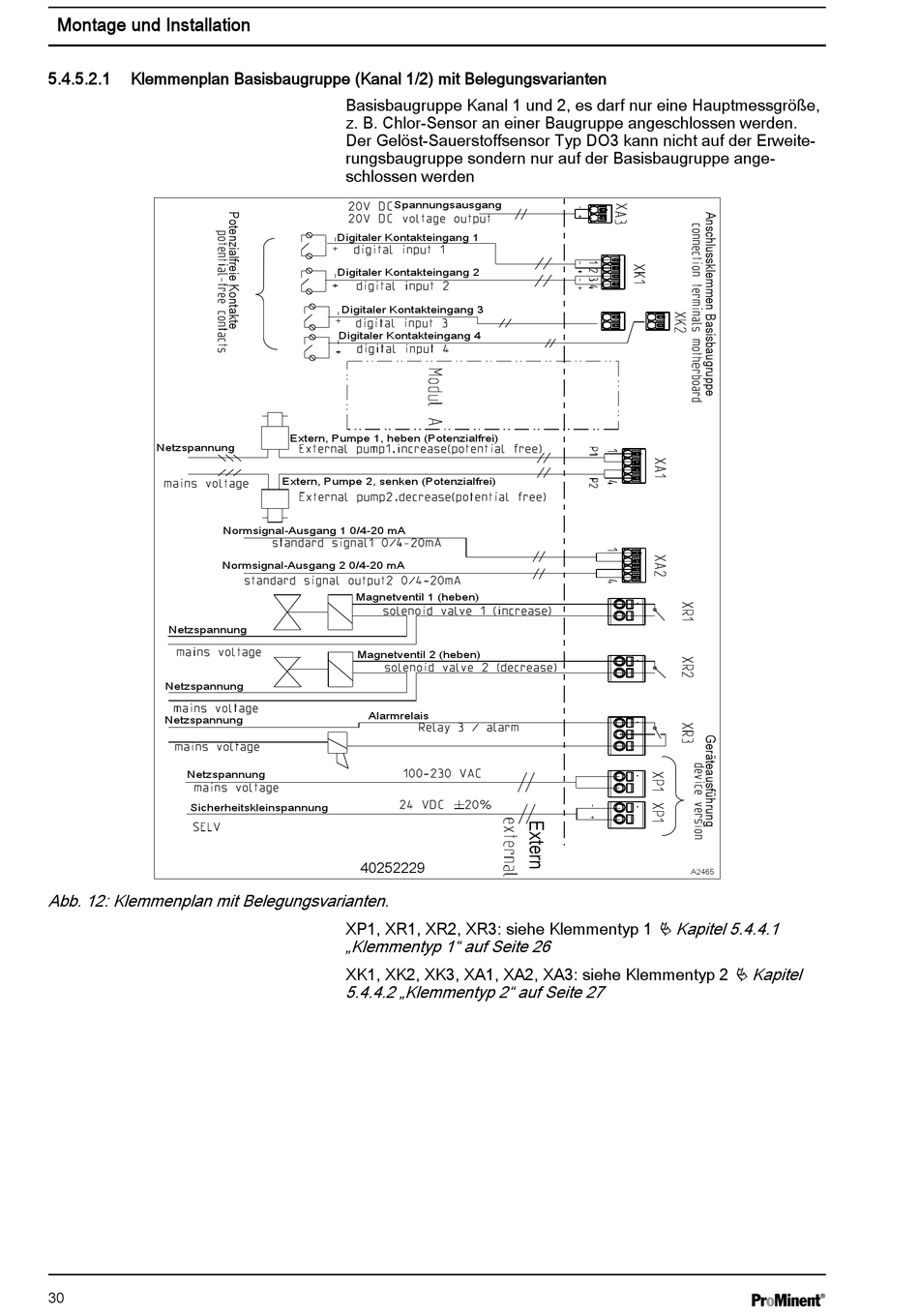

Abb. 12: Klemmenplan mit Belegungsvarianten.
30
Basisbaugruppe Kanal 1 und 2, es darf nur eine Hauptmessgröße,
z. B. Chlor-Sensor an einer Baugruppe angeschlossen werden.
Der Gelöst-Sauerstoffsensor Typ DO3 kann nicht auf der Erweite‐
rungsbaugruppe sondern nur auf der Basisbaugruppe ange‐
schlossen werden
Spannungsausgang
Digitaler Kontakteingang 1
Digitaler Kontakteingang 2
Digitaler Kontakteingang 3
Digitaler Kontakteingang 4
Extern, Pumpe 1, heben (Potenzialfrei)
Extern, Pumpe 2, senken (Potenzialfrei)
Normsignal-Ausgang 1 0/4-20 mA
Normsignal-Ausgang 2 0/4-20 mA
Magnetventil 1 (heben)
Magnetventil 2 (heben)
Alarmrelais
40252229
XP1, XR1, XR2, XR3: siehe Klemmentyp 1
„Klemmentyp 1" auf Seite 26
XK1, XK2, XK3, XA1, XA2, XA3: siehe Klemmentyp 2
5.4.4.2 „Klemmentyp 2" auf Seite 27
A2465
Ä Kapitel 5.4.4.1
Ä Kapitel
