Montage und Installation

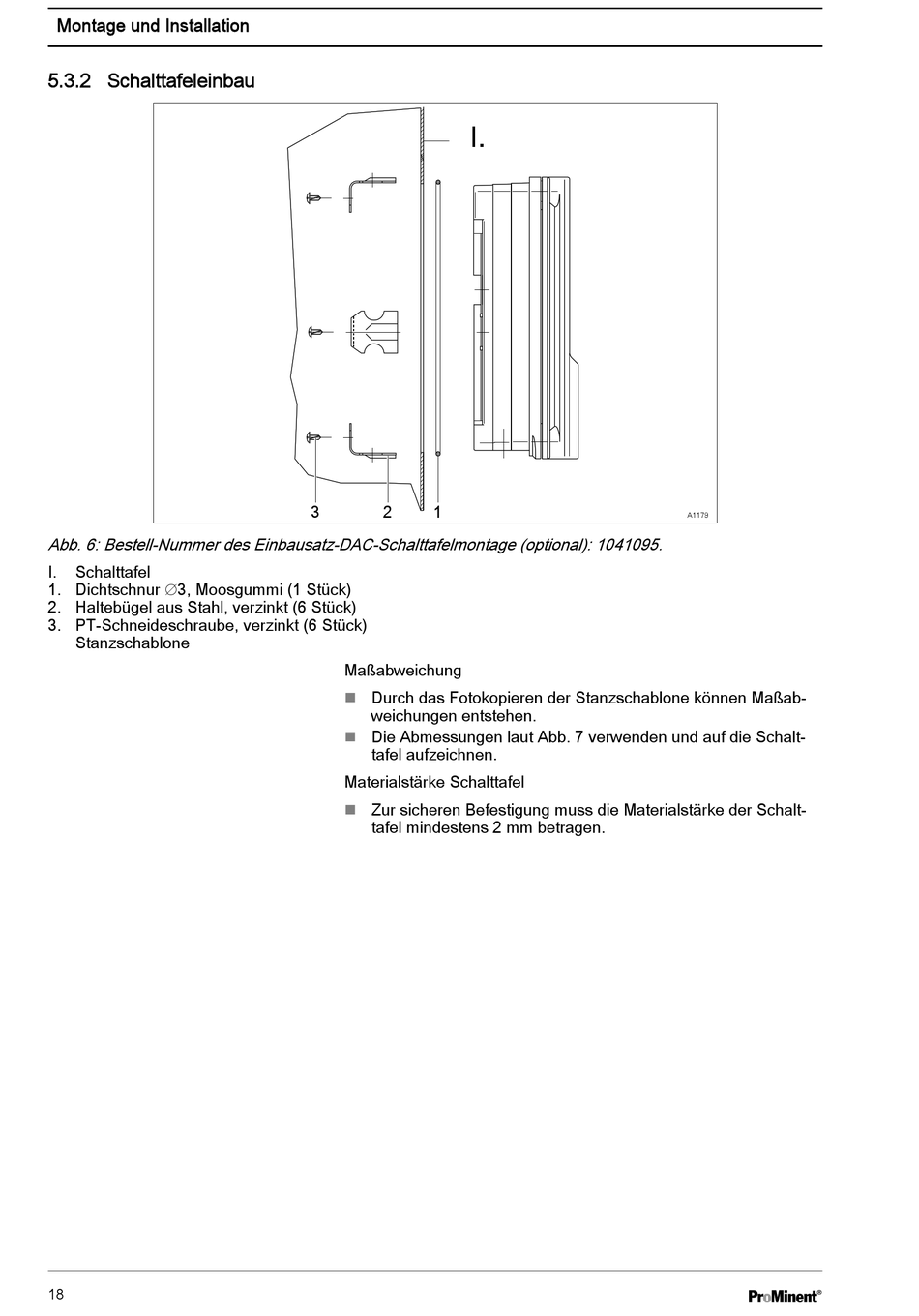

5.3.2 Schalttafeleinbau

Abb. 6: Bestell-Nummer des Einbausatz-DAC-Schalttafelmontage (optional): 1041095.
I. Schalttafel
1. Dichtschnur ∅3, Moosgummi (1 Stück)
2. Haltebügel aus Stahl, verzinkt (6 Stück)
3. PT-Schneideschraube, verzinkt (6 Stück)
Stanzschablone
18
I.
3 2 1
Maßabweichung
Durch das Fotokopieren der Stanzschablone können Maßab‐
n
weichungen entstehen.
Die Abmessungen laut Abb. 7 verwenden und auf die Schalt‐
n
tafel aufzeichnen.
Materialstärke Schalttafel
Zur sicheren Befestigung muss die Materialstärke der Schalt‐
n
tafel mindestens 2 mm betragen.
A1179
