Montage und Installation
5.4.4 Die Spezifikation der Kabel und Klemmen
[electrostatic discharge]
ESD,

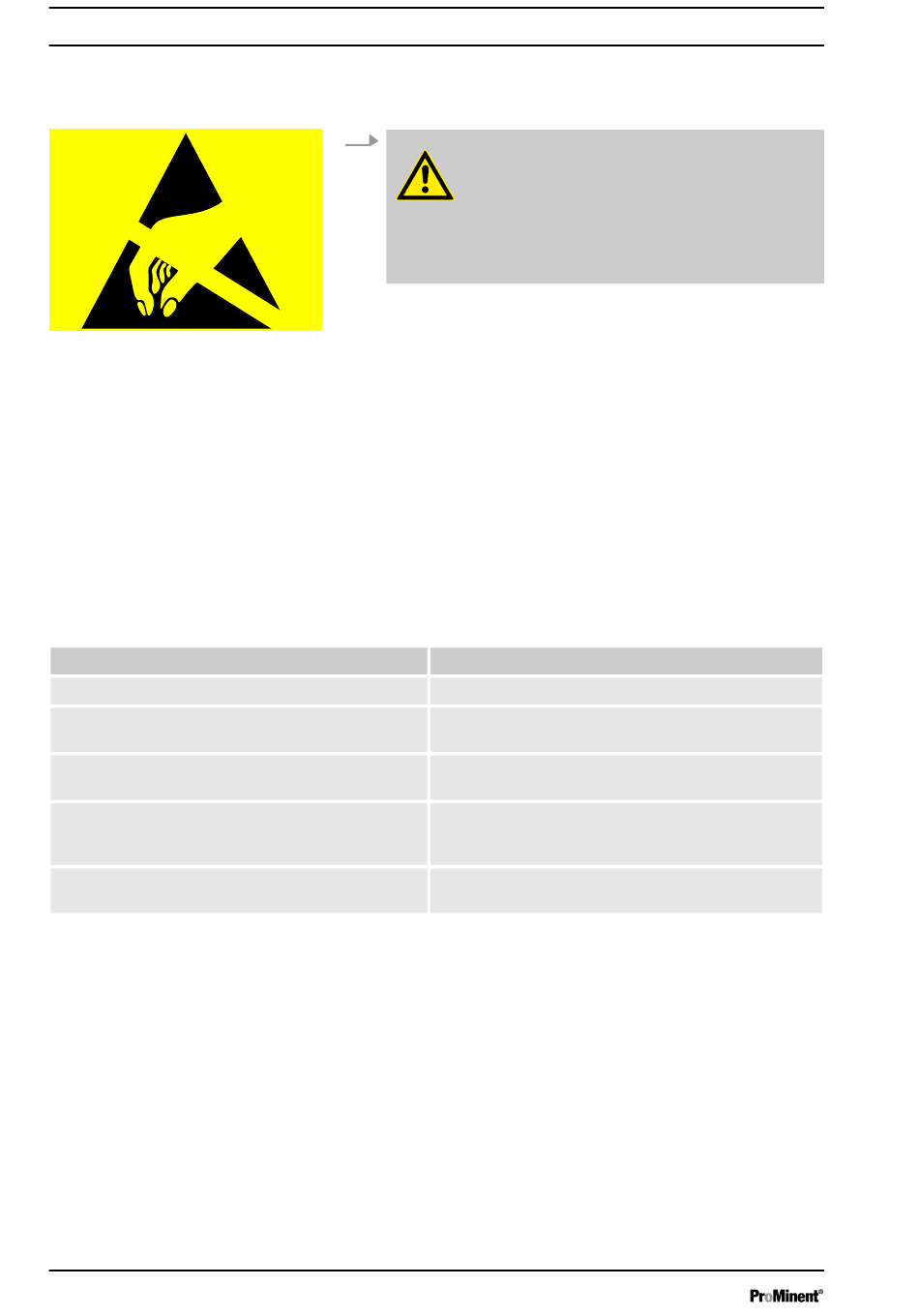

Abb. 10: ESD-gefährdete Bauteile
Einzeladern sichern
5.4.4.1 Klemmentyp 1
Tab. 6: Anschließbare Leiter:
Bauteil
Abisolierlänge (ohne Aderendhülse):
eindrähtig:
feindrähtig:
mit Aderendhülse mit Kragen:
mit Aderendhülse:
26
WARNUNG!
ESD-gefährdete Bauteile
Mögliche Folge: Tod oder schwerste Verlet‐
zungen.
Halten Sie bei allen Arbeiten die Grundprinzi‐
pien des ESD-Schutzes ein.
A3096
Die verwendeten Kabel und Leitungen müssen für die jeweilige
Betriebsspannung geeignet, aus Kupfer und mit einer Temperatur‐
beständigkeit ≥ 70 °C sein.
Die Kabel müssen UL 2556 VW-1 oder Gleichwertigem entspre‐
chen. Die Einzeladern müssen gegen das Lösen aus den
Anschlussklemmen mechanisch fixiert oder gesichert sein.
Der jeweils zulässige Leitungsquerschnitt kann aus den folgenden
Daten zu den jeweiligen Klemmen entnommen werden.
Wert
10 mm
min. 0,75 mm², max. 4 mm²;
bzw. min. AWG 18, max. AWG 12
feindrähtig: min. 0,75 mm², max. 2,5 mm²;
bzw. min. AWG 18, max. AWG 14
mit Aderendhülse mit Kragen: min. 0,75 mm², max.
1,5 mm²;
bzw. min. AWG 18, max. AWG 16
mit Aderendhülse: min. 0,75 mm², max. 2,5 mm²;
bzw. min. AWG 18, max. AWG 14
