Montage und Installation
Montage an einer Oberfläche
16
Oberflächenhalterung vom Gehäuse abnehmen

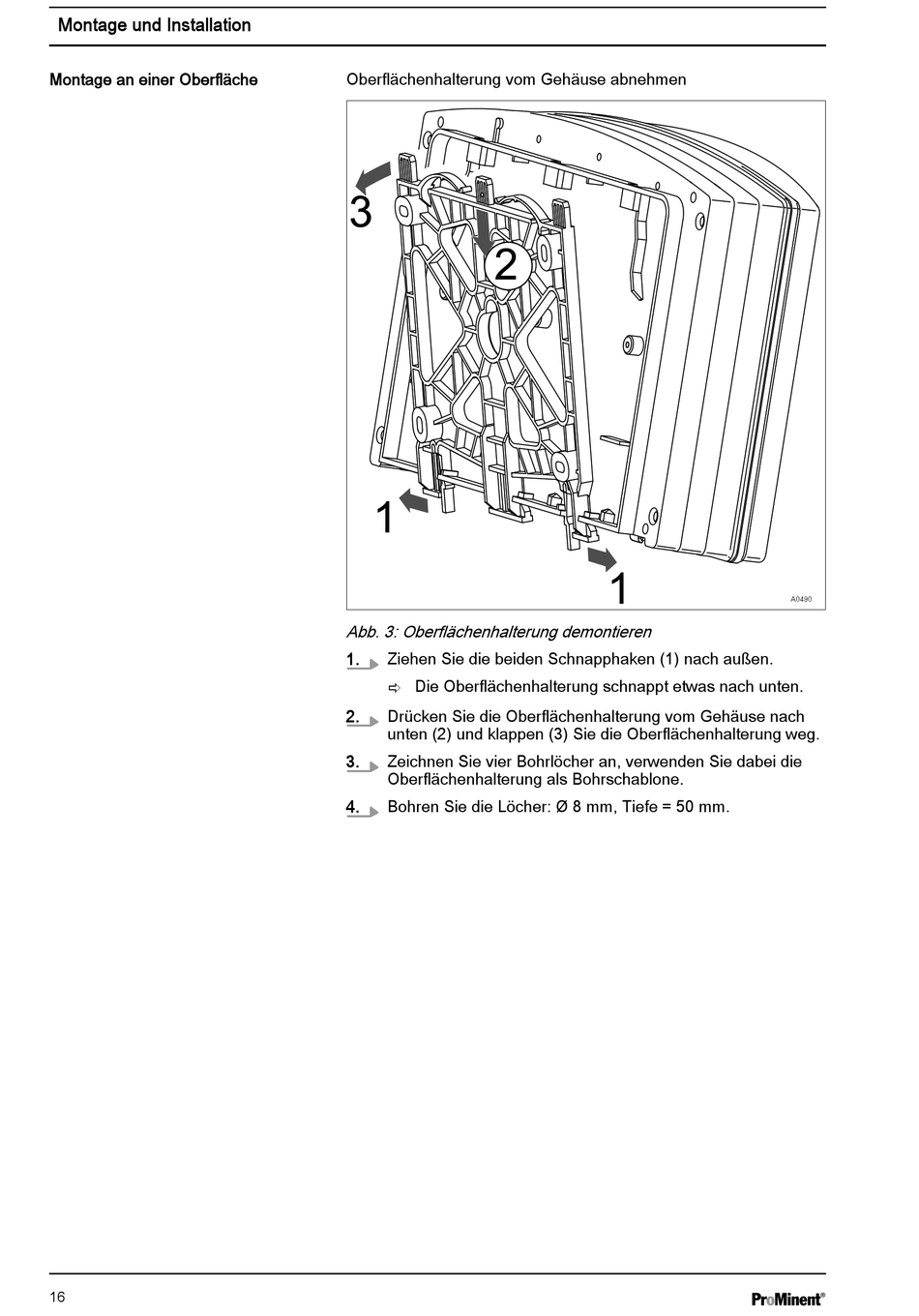

Abb. 3: Oberflächenhalterung demontieren
1.
Ziehen Sie die beiden Schnapphaken (1) nach außen.
ð Die Oberflächenhalterung schnappt etwas nach unten.
2.
Drücken Sie die Oberflächenhalterung vom Gehäuse nach
unten (2) und klappen (3) Sie die Oberflächenhalterung weg.
3.
Zeichnen Sie vier Bohrlöcher an, verwenden Sie dabei die
Oberflächenhalterung als Bohrschablone.
4.
Bohren Sie die Löcher: Ø 8 mm, Tiefe = 50 mm.
A0490
