Montage und Installation
5.4.5.2.3

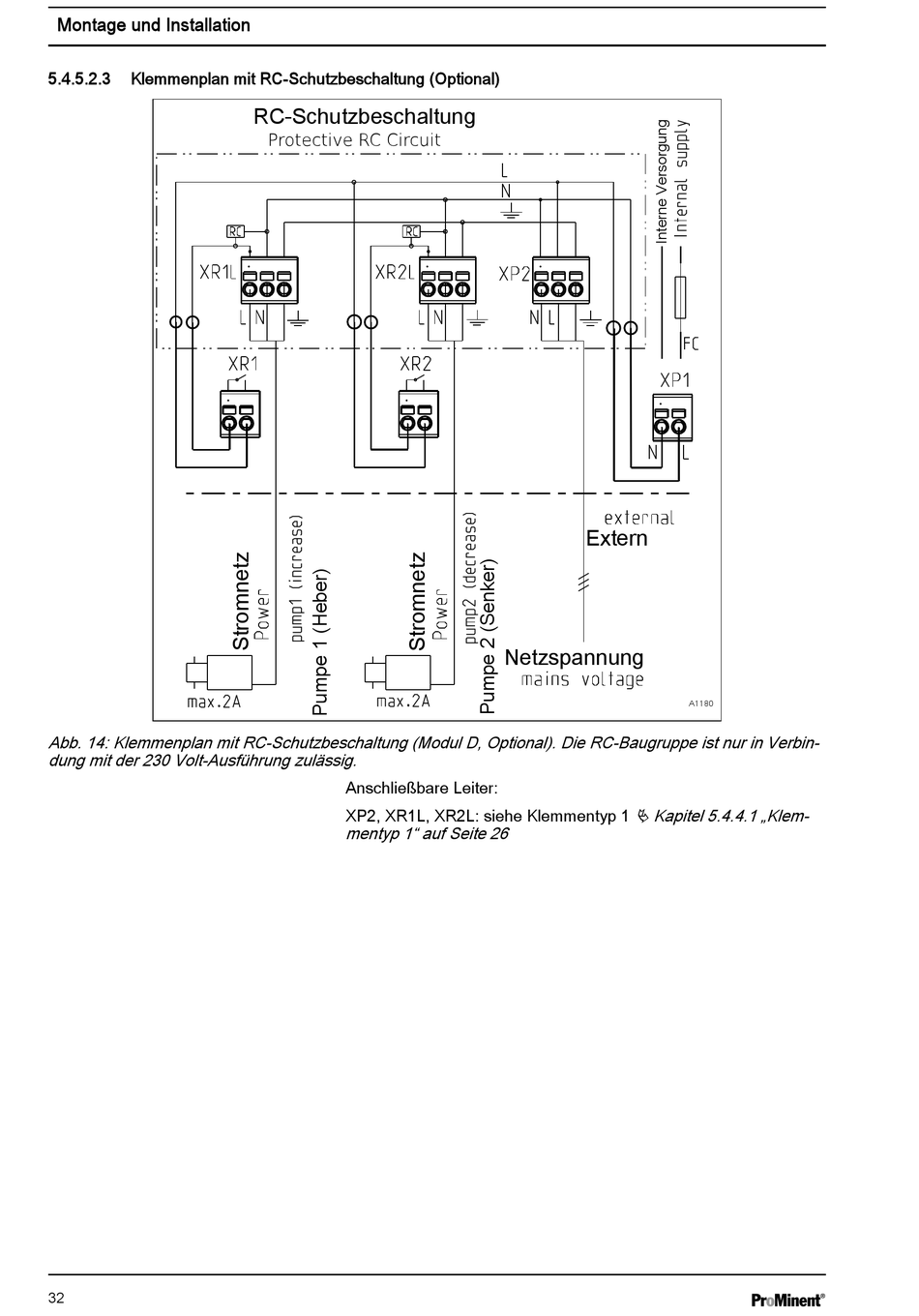

Klemmenplan mit RC-Schutzbeschaltung (Optional)
Abb. 14: Klemmenplan mit RC-Schutzbeschaltung (Modul D, Optional). Die RC-Baugruppe ist nur in Verbin‐
dung mit der 230 Volt-Ausführung zulässig.
32
RC-Schutzbeschaltung
Anschließbare Leiter:
XP2, XR1L, XR2L: siehe Klemmentyp 1
mentyp 1" auf Seite 26
Extern
Netzspannung
Ä Kapitel 5.4.4.1 „Klem‐
A1180
