Montage und Installation

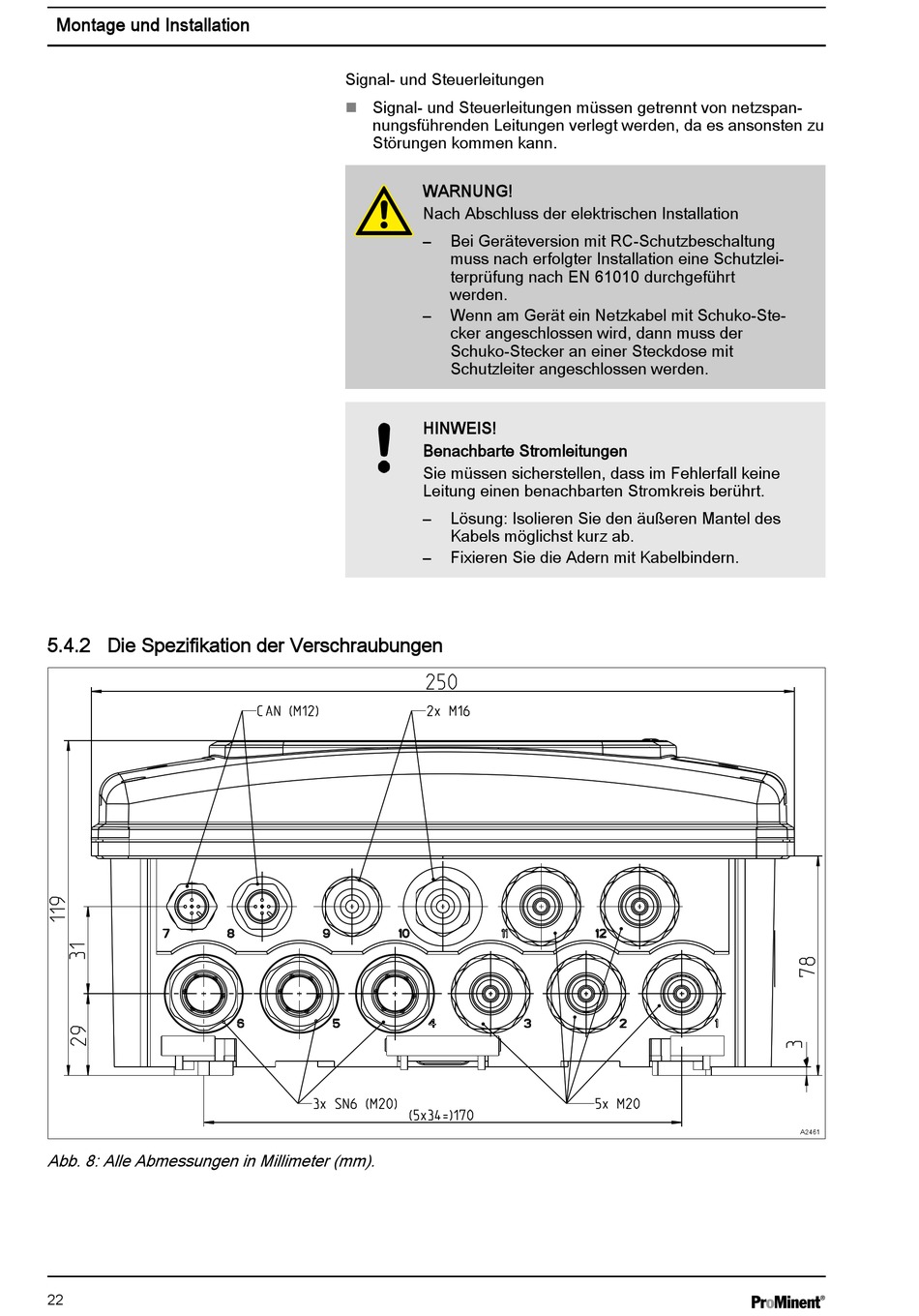

5.4.2 Die Spezifikation der Verschraubungen
Abb. 8: Alle Abmessungen in Millimeter (mm).
22
Signal- und Steuerleitungen
Signal- und Steuerleitungen müssen getrennt von netzspan‐
n
nungsführenden Leitungen verlegt werden, da es ansonsten zu
Störungen kommen kann.
WARNUNG!
Nach Abschluss der elektrischen Installation
– Bei Geräteversion mit RC-Schutzbeschaltung
muss nach erfolgter Installation eine Schutzlei‐
terprüfung nach EN 61010 durchgeführt
werden.
– Wenn am Gerät ein Netzkabel mit Schuko-Ste‐
cker angeschlossen wird, dann muss der
Schuko-Stecker an einer Steckdose mit
Schutzleiter angeschlossen werden.
HINWEIS!
Benachbarte Stromleitungen
Sie müssen sicherstellen, dass im Fehlerfall keine
Leitung einen benachbarten Stromkreis berührt.
– Lösung: Isolieren Sie den äußeren Mantel des
Kabels möglichst kurz ab.
– Fixieren Sie die Adern mit Kabelbindern.
A2461
