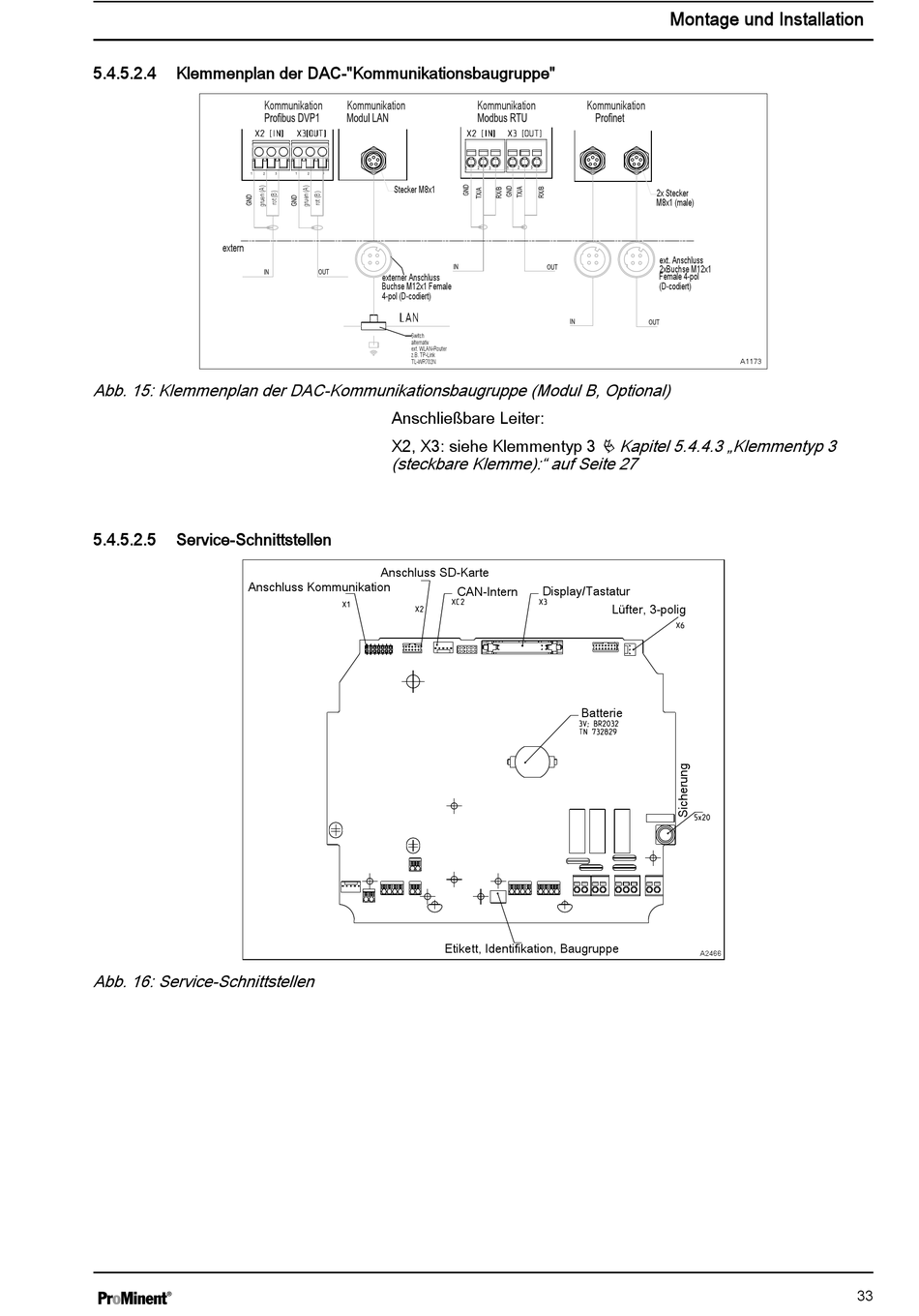

5.4.5.2.4 Klemmenplan der DAC-"Kommunikationsbaugruppe"
Kommunikation
extern
Abb. 15: Klemmenplan der DAC-Kommunikationsbaugruppe (Modul B, Optional)
5.4.5.2.5 Service-Schnittstellen
Anschluss Kommunikation
Abb. 16: Service-Schnittstellen
Kommunikation Kommunikation
Stecker M8x1
externer Anschluss
Buchse M12x1 Female
4-pol (D-codiert)
Switch
alternativ
ext. WLAN-Router
z.B. TP-Link
TL-WR702N
Anschließbare Leiter:
X2, X3: siehe Klemmentyp 3
(steckbare Klemme):" auf Seite 27
Anschluss SD-Karte
CAN-Intern
Etikett, Identifikation, Baugruppe
Montage und Installation
Kommunikation
2x Stecker
M8x1 (male)
ext. Anschluss
2xBuchse M12x1
Female 4-pol
(D-codiert)
Ä Kapitel 5.4.4.3 „Klemmentyp 3
Display/Tastatur
Lüfter, 3-polig
Batterie
A2466
A1173
