Tab. 12: Sensoranschlusskabel, Koaxial, für Klemme XE1/XE2
Bezeichnung
Kabelkombination, Koaxial, Ø 5 mm 0,8 m - SN6 – vorkonfektioniert.
Kabelkombination, Koaxial, Ø 5 mm 2 m - SN6 – vorkonfektioniert.
Kabelkombination, Koaxial, Ø 5 mm 5 m - SN6 – vorkonfektioniert.
5.4.5.4 Modul: 2x mV-Eingang/Temperatur-Eingang. Teilenummer 734131
Optional:
SN6-Anschlussbuchse

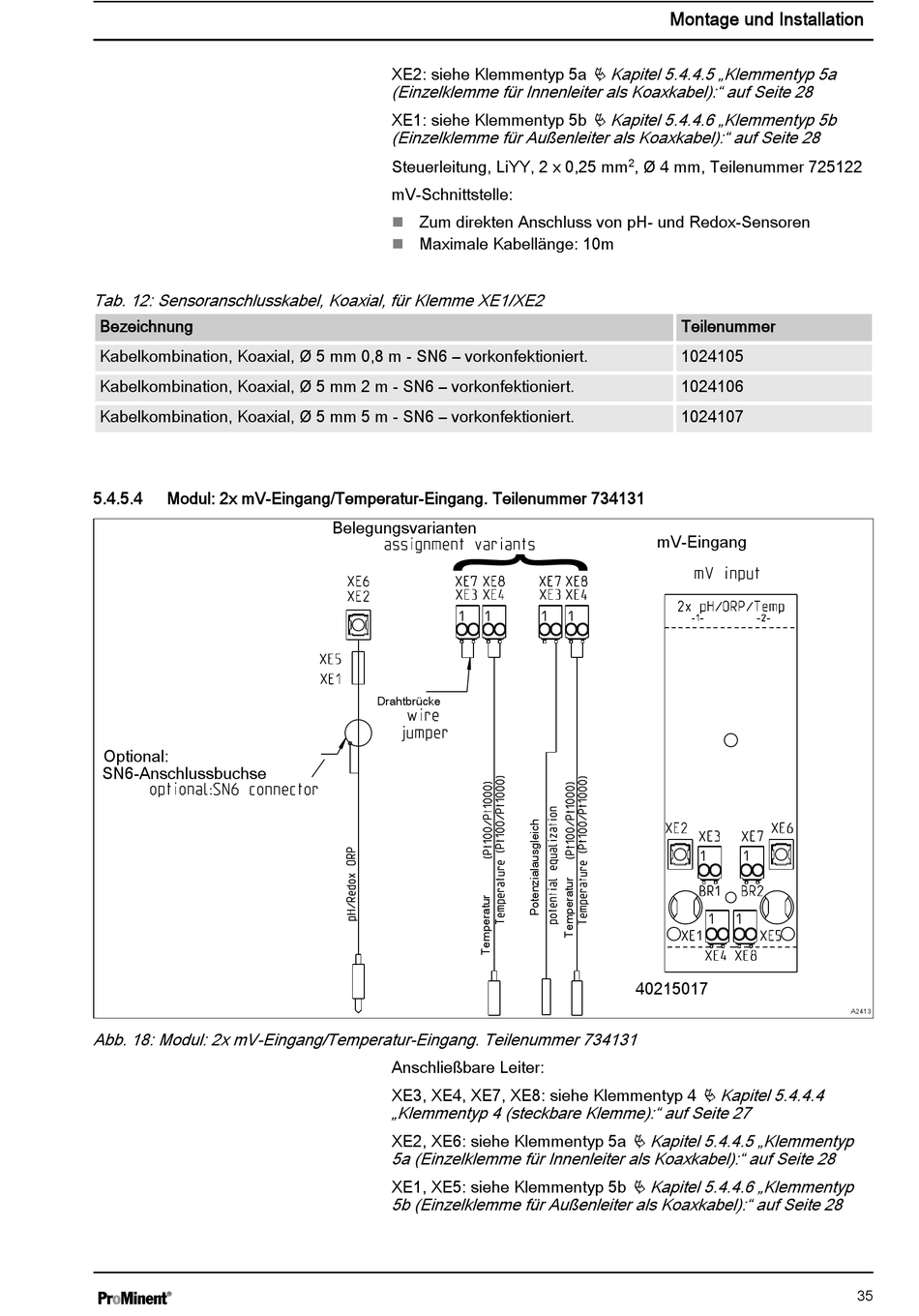

Abb. 18: Modul: 2x mV-Eingang/Temperatur-Eingang. Teilenummer 734131
XE2: siehe Klemmentyp 5a
(Einzelklemme für Innenleiter als Koaxkabel):" auf Seite 28
XE1: siehe Klemmentyp 5b
(Einzelklemme für Außenleiter als Koaxkabel):" auf Seite 28
Steuerleitung, LiYY, 2 x 0,25 mm
mV-Schnittstelle:
Zum direkten Anschluss von pH- und Redox-Sensoren
n
Maximale Kabellänge: 10m
n
Belegungsvarianten
Drahtbrücke
Anschließbare Leiter:
XE3, XE4, XE7, XE8: siehe Klemmentyp 4
„Klemmentyp 4 (steckbare Klemme):" auf Seite 27
XE2, XE6: siehe Klemmentyp 5a
5a (Einzelklemme für Innenleiter als Koaxkabel):" auf Seite 28
XE1, XE5: siehe Klemmentyp 5b
5b (Einzelklemme für Außenleiter als Koaxkabel):" auf Seite 28
Montage und Installation
Ä Kapitel 5.4.4.5 „Klemmentyp 5a
Ä Kapitel 5.4.4.6 „Klemmentyp 5b
2 , Ø 4 mm, Teilenummer 725122
Teilenummer
1024105
1024106
1024107
mV-Eingang
40215017
Ä Kapitel 5.4.4.4
Ä Kapitel 5.4.4.5 „Klemmentyp
Ä Kapitel 5.4.4.6 „Klemmentyp
A2413
