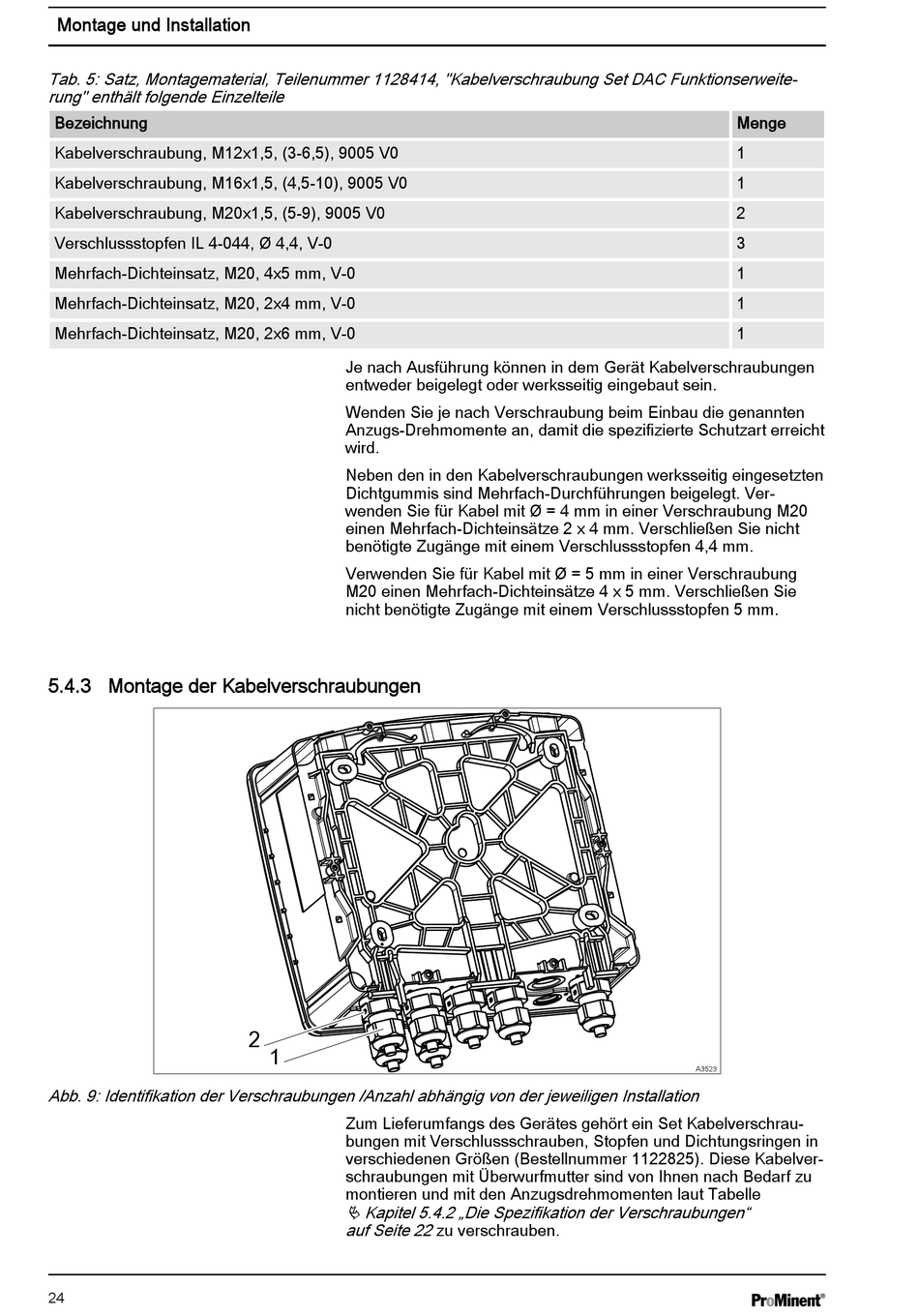

ProMinent DULCOMETER diaLog DACb Montage- Und Betriebsanleitung Seite 24

Montage und Installation
Tab. 5: Satz, Montagematerial, Teilenummer 1128414, "Kabelverschraubung Set DAC Funktionserweite‐
rung" enthält folgende Einzelteile
Bezeichnung
Kabelverschraubung, M12x1,5, (3-6,5), 9005 V0
Kabelverschraubung, M16x1,5, (4,5-10), 9005 V0
Kabelverschraubung, M20x1,5, (5-9), 9005 V0
Verschlussstopfen IL 4-044, Ø 4,4, V-0
Mehrfach-Dichteinsatz, M20, 4x5 mm, V-0
Mehrfach-Dichteinsatz, M20, 2x4 mm, V-0
Mehrfach-Dichteinsatz, M20, 2x6 mm, V-0
5.4.3 Montage der Kabelverschraubungen
Abb. 9: Identifikation der Verschraubungen /Anzahl abhängig von der jeweiligen Installation
24
Je nach Ausführung können in dem Gerät Kabelverschraubungen
entweder beigelegt oder werksseitig eingebaut sein.
Wenden Sie je nach Verschraubung beim Einbau die genannten
Anzugs-Drehmomente an, damit die spezifizierte Schutzart erreicht
wird.
Neben den in den Kabelverschraubungen werksseitig eingesetzten
Dichtgummis sind Mehrfach-Durchführungen beigelegt. Ver‐
wenden Sie für Kabel mit Ø = 4 mm in einer Verschraubung M20
einen Mehrfach-Dichteinsätze 2 x 4 mm. Verschließen Sie nicht
benötigte Zugänge mit einem Verschlussstopfen 4,4 mm.
Verwenden Sie für Kabel mit Ø = 5 mm in einer Verschraubung
M20 einen Mehrfach-Dichteinsätze 4 x 5 mm. Verschließen Sie
nicht benötigte Zugänge mit einem Verschlussstopfen 5 mm.
2
1
Zum Lieferumfangs des Gerätes gehört ein Set Kabelverschrau‐
bungen mit Verschlussschrauben, Stopfen und Dichtungsringen in
verschiedenen Größen (Bestellnummer 1122825). Diese Kabelver‐
schraubungen mit Überwurfmutter sind von Ihnen nach Bedarf zu
montieren und mit den Anzugsdrehmomenten laut Tabelle
Ä Kapitel 5.4.2 „Die Spezifikation der Verschraubungen"
auf Seite 22 zu verschrauben.
Menge
1
1
2
3
1
1
1
A3523
