A Z T E C 6 0 0 I S E A M M O N I A K U N D F L U O R I D | I O N E N S E L E K T I V E E I N K A N A L- A N A LY S ATO R E N | O I/A X M 6 3 0 - D E R E V. L

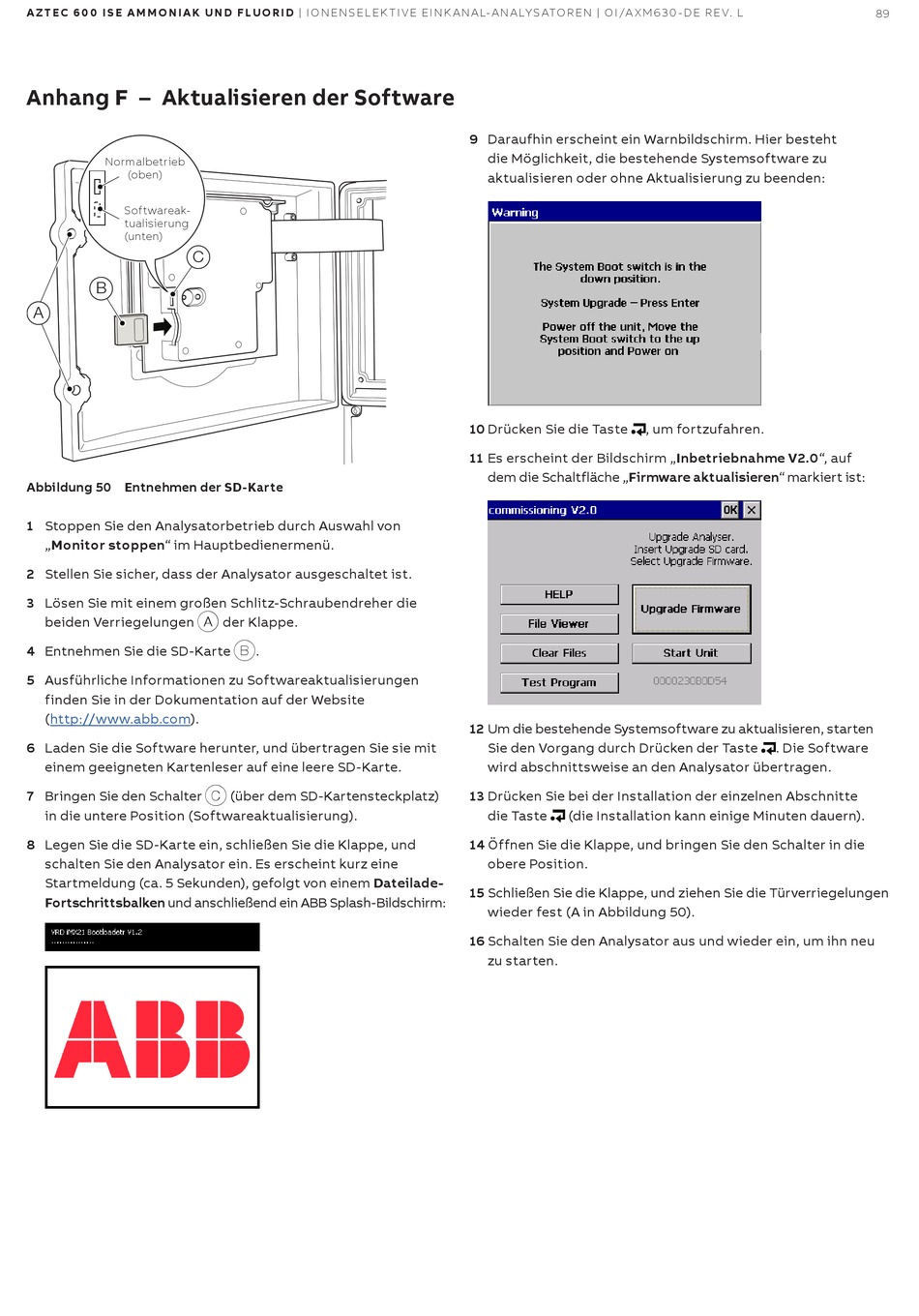

Anhang F – Aktualisieren der Software
Normalbetrieb
(oben)
Softwareak-
tualisierung
(unten)
C
B
A
Abbildung 50 Entnehmen der SD-Karte
1 Stoppen Sie den Analysatorbetrieb durch Auswahl von
„Monitor stoppen" im Hauptbedienermenü.
2 Stellen Sie sicher, dass der Analysator ausgeschaltet ist.
3 Lösen Sie mit einem großen Schlitz-Schraubendreher die
beiden Verriegelungen A der Klappe.
4 Entnehmen Sie die SD-Karte B.
5 Ausführliche Informationen zu Softwareaktualisierungen
finden Sie in der Dokumentation auf der Website
(http://www.abb.com).
6 Laden Sie die Software herunter, und übertragen Sie sie mit
einem geeigneten Kartenleser auf eine leere SD-Karte.
7 Bringen Sie den Schalter C (über dem SD-Kartensteckplatz)
in die untere Position (Softwareaktualisierung).
8 Legen Sie die SD-Karte ein, schließen Sie die Klappe, und
schalten Sie den Analysator ein. Es erscheint kurz eine
Startmeldung (ca. 5 Sekunden), gefolgt von einem Dateilade-
Fortschrittsbalken und anschließend ein ABB Splash-Bildschirm:
9 Daraufhin erscheint ein Warnbildschirm. Hier besteht
die Möglichkeit, die bestehende Systemsoftware zu
aktualisieren oder ohne Aktualisierung zu beenden:
10 Drücken Sie die Taste
11 Es erscheint der Bildschirm „Inbetriebnahme V2 .0", auf
dem die Schaltfläche „Firmware aktualisieren" markiert ist:
12 Um die bestehende Systemsoftware zu aktualisieren, starten
Sie den Vorgang durch Drücken der Taste
wird abschnittsweise an den Analysator übertragen.
13 Drücken Sie bei der Installation der einzelnen Abschnitte
die Taste
(die Installation kann einige Minuten dauern).
14 Öffnen Sie die Klappe, und bringen Sie den Schalter in die
obere Position.
15 Schließen Sie die Klappe, und ziehen Sie die Türverriegelungen
wieder fest (A in Abbildung 50).
16 Schalten Sie den Analysator aus und wieder ein, um ihn neu
zu starten.
, um fortzufahren.
. Die Software
89
