A B B M E A S U R E M E N T & A N A LY T I C S | I N F O R M AT I O N | I N F 0 9/0 2 7- D E R E V. E

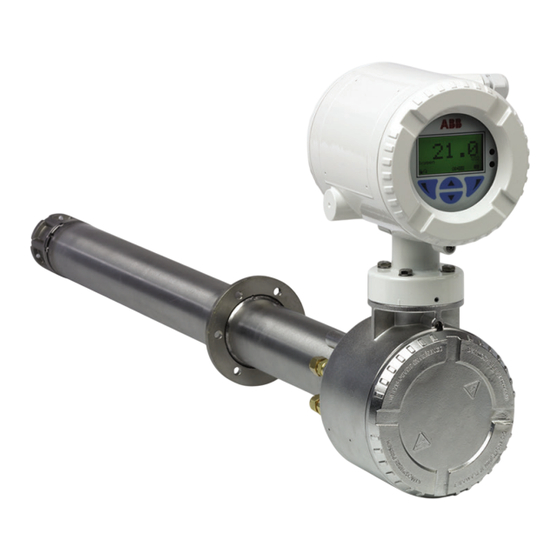

Endura AZ20
Sauerstoffmonitor
1
Einleitung
—
Endura AZ20
Sauerstoffmonitor
In diesem Dokument werden die Installation,
Verbindung und Wartung einer ABB Referenzluft
Versorgungseinheit beschrieben. Diese Pumpe
versorgt folgende ABB Sauerstoffsonden mit
Referenzluft:
AZ20, AZ25, AZ20/ZFG2 Ersatz, ZFG2 und ZGP2
Hinweis: Die Pumpe kann nicht mit mehreren
Sonden gleichzeitig verwendet werden.
Es stehen 4 Pumpenmodelle zur Verfügung – siehe
Tabelle 1:
Beschreibung
1/4 BSP (metrisch) 230 V AC 50 / 60 Hz
1/4 BSP (metrisch) 115 V AC 50 / 60 Hz
1/4 NPT (britische Maßangabe)
230 V AC 50 / 60 Hz
1/4 NPT (britische Maßangabe)
115 V AC 50 / 60 Hz
Tabelle 1 Teilenummern für ABB Referenzluft
Versorgungseinheit
Der interne Filter kann ausgetauscht werden
(ABB Teilenummer 0217463).
Referenzluft Versorgungseinheit
Measurement made easy
2
Weitere Informationen
Weitere Veröffentlichungen stehen zum
kostenlosen Download zur Verfügung unter:
www.abb.com/analytical
Oder Sie erhalten Sie durch Scannen dieses Codes:
Vertrieb
Service
Teilenummer
AZ200 770
AZ200 771
AZ200 772
AZ200 773
