12 Diagnoseinformationen und -symbole
12 .1 Diagnoseinformationen des Analysators
Der Analysator zeigt Diagnosemeldungen zu Serviceanforderungen
und etwaigen weiteren Bedingungen an, die während des Betriebs
auftreten.
Alle auf dem Analysator angezeigten Diagnosemeldungen werden
zum Überwachungsprotokoll des Analysators hinzugefügt.
Tabelle 11 enthält die Symbolarten, Diagnosemeldungen und
den EIN/AUS-Status der fest parametrierten Relais, die bei
Vorliegen einer Fail-safe Bedingung aktiviert werden.
Hinweis . Die Diagnosesymbole in der folgenden Tabelle
entsprechen der NAMUR-Empfehlung 107.

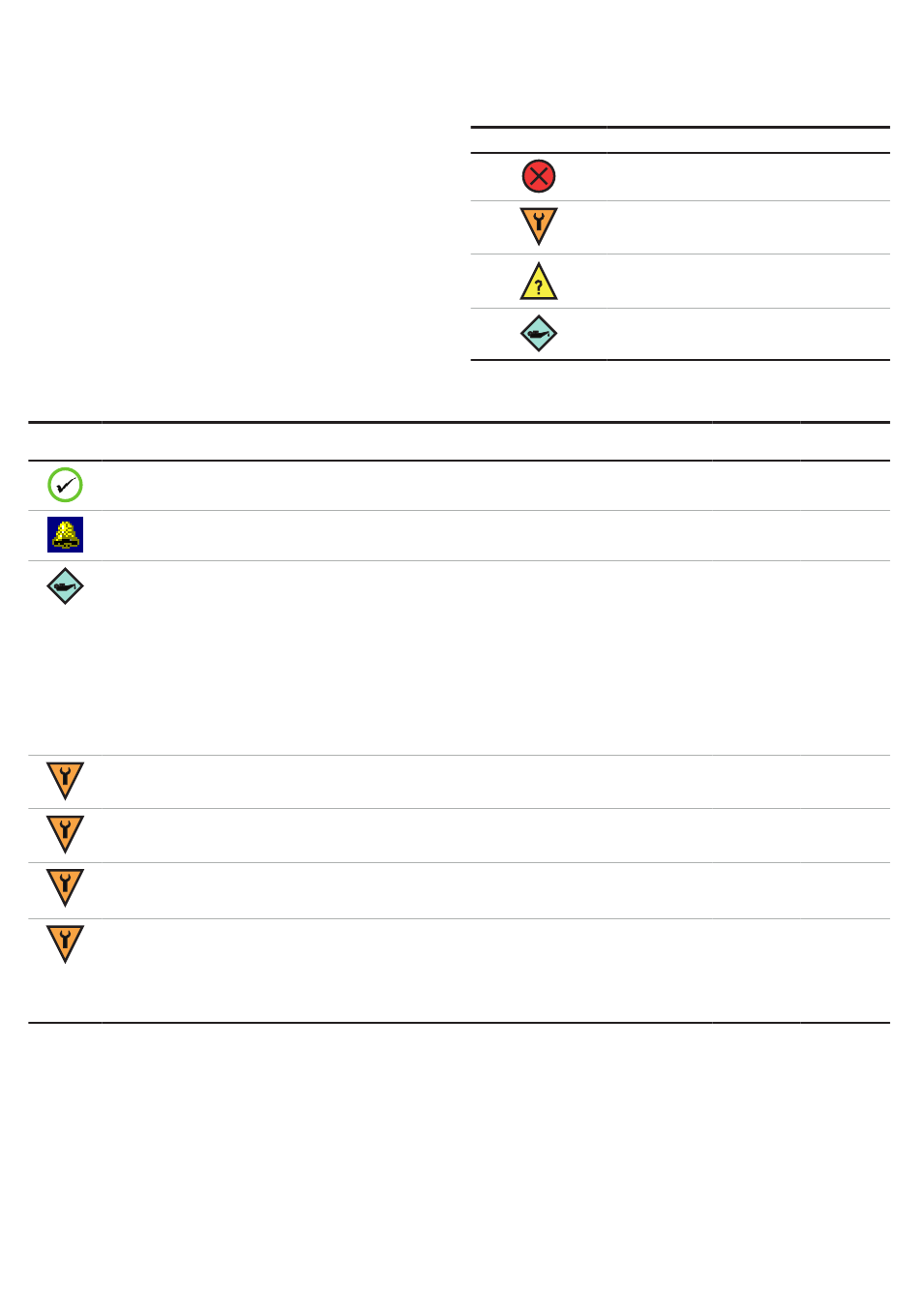

Tabelle 11 Diagnoseinformationen, Relaisbetrieb und Ausfälle (Blatt 1 von 4)
Symbol
Monitor in Betrieb
Der Analysator misst korrekt.
Alarm mit 20 benutzerdefinierten Zeichen
Benutzerdefinierte Alarmmeldung.
Probendurchfl ., Fehler
Der Analysator erkennt keinen Probendurchfluss.
Wenn der Fluss zum Analysator stark genug ist:
1. Überprüfen Sie, dass sich der Schwimmer in der Probenvorlage befindet
und nicht blockiert ist.
2. Überprüfen Sie, ob die Abschlusskappe der Probenvorlage so platziert ist,
dass der magnetische Schwimmer in den Betriebsbereich des Reed-
Schalters gelangen kann.
3. Überprüfen Sie, ob die Leitung des Schwimmerschalters richtig an die
Verbindungsplatine angeschlossen ist.
4. Überprüfen Sie den magnetischen Reed-Schalter auf korrekte Funktion.
Monitor gestoppt
Der Analysatorbetrieb ist vom Benutzer gestoppt worden.
Monitor Aus
Der Analysatorbetrieb ist nicht gestartet worden.
Monitor Aus
Der Analysatorbetrieb ist durch einen Fehler gestoppt und alle Dienste sind
abgeschaltet worden.
Füllen
Der Analysator füllt die Leitungen. Während der Füllroutine werden Reagenz,
Probe und Standardlösung einzeln eingesogen, die Leitungen gefüllt, und
anschließend die Inhalte aus dem System gefördert und der Entsorgung
zugeführt.
Nach Abschluss der Füllroutine beginnt eine automatische Kalibrierung.
Diagnosemeldung
Diagnosesymbol
NAMUR-Status
Fehler
Funktion prüfen
Außerhalb der Spezifikation
Wartung erforderlich
Stopp-
Achtung-
Relais
AN
—
AN
AUS
AN
AN
AUS
Kalibrierrelais
Fehlerrelais
Relais
AN
AN
—
—
AUS
AN
AN
AN
AN
AN
AN
AN
AN
AN
AN
—
AN
AN
AN
AUS
AN
