A Z T E C 6 0 0 I S E A M M O N I A K U N D F L U O R I D | I O N E N S E L E K T I V E E I N K A N A L- A N A LY S ATO R E N | O I/A X M 6 3 0 - D E R E V. L

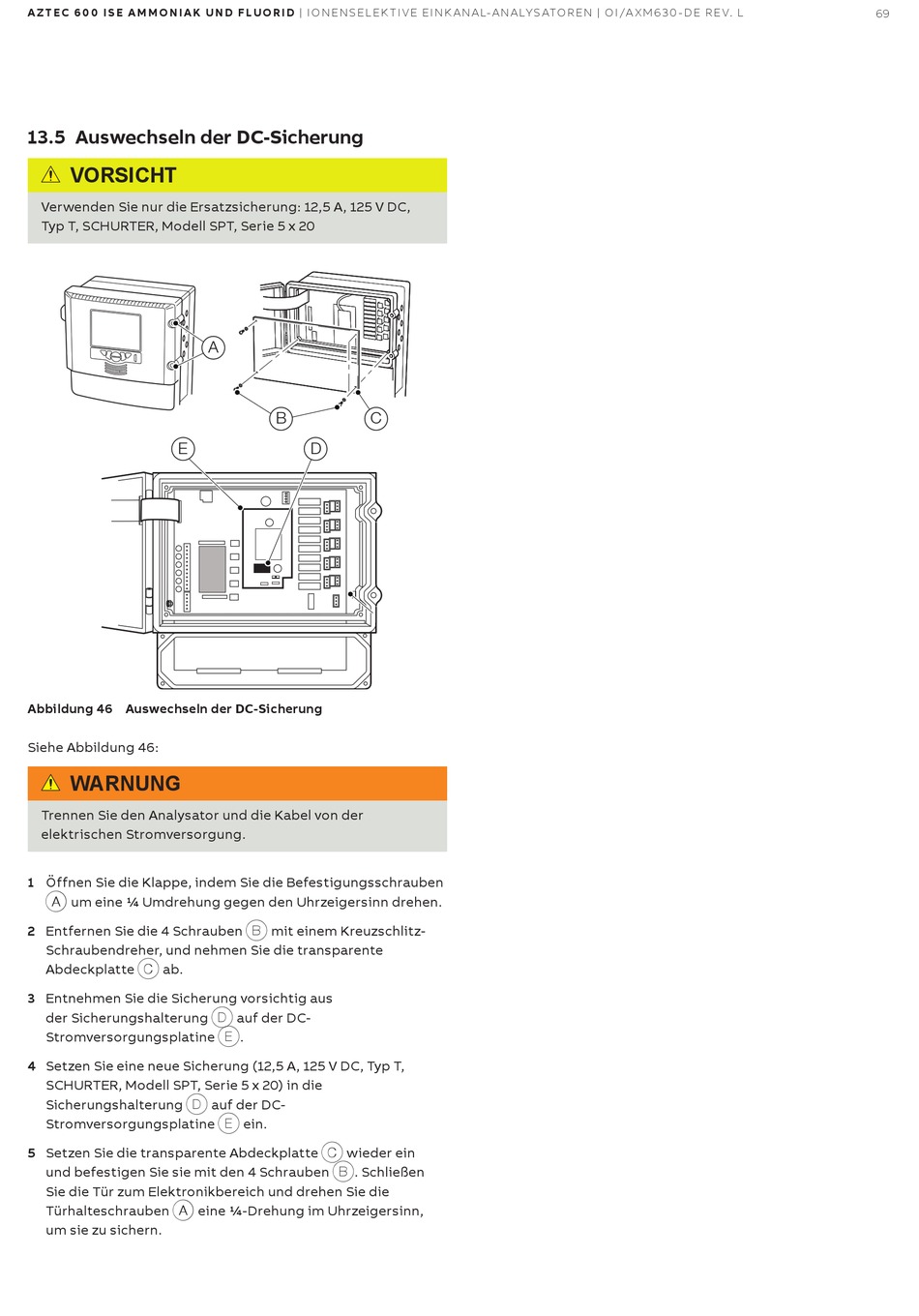

13 .5 Auswechseln der DC-Sicherung
VORSICHT
Verwenden Sie nur die Ersatzsicherung: 12,5 A, 125 V DC,
Typ T, SCHURTER, Modell SPT, Serie 5 x 20
E
Abbildung 46 Auswechseln der DC-Sicherung
Siehe Abbildung 46:
WARNUNG
Trennen Sie den Analysator und die Kabel von der
elektrischen Stromversorgung.
1 Öffnen Sie die Klappe, indem Sie die Befestigungsschrauben
A um eine 1/4 Umdrehung gegen den Uhrzeigersinn drehen.
2 Entfernen Sie die 4 Schrauben B mit einem Kreuzschlitz-
Schraubendreher, und nehmen Sie die transparente
Abdeckplatte C ab.
3 Entnehmen Sie die Sicherung vorsichtig aus
der Sicherungshalterung D auf der DC-
Stromversorgungsplatine E.
4 Setzen Sie eine neue Sicherung (12,5 A, 125 V DC, Typ T,
SCHURTER, Modell SPT, Serie 5 x 20) in die
Sicherungshalterung D auf der DC-
Stromversorgungsplatine E ein.
5 Setzen Sie die transparente Abdeckplatte C wieder ein
und befestigen Sie sie mit den 4 Schrauben B. Schließen
Sie die Tür zum Elektronikbereich und drehen Sie die
Türhalteschrauben A eine 1/4-Drehung im Uhrzeigersinn,
um sie zu sichern.
A
B
C
D
69
