3 .6 Vorbereiten der Analysatoreinheit
3.6.1 Anschließen der Probeneinlass- und -auslassleitungen
Der Probeneinlasskopf wird mit der Probe gefüllt und läuft oben
über. Von dieser Probenvorlage werden Messproben entnommen.
Die Probenauslassleitung (B in Abbildung 10) muss so verlegt
sein, dass ein Schwerkraftablauf gewährleistet ist.
Der Schwimmer in der Probenvorlage enthält einen kleinen
Magneten, über den ein Reed-Schalter betätigt wird. Wenn
sich der Schwimmer in der obersten Position befindet, ist der
Schalter geschlossen. Wenn keine Probe mehr fließt, sinkt der
Schwimmer langsam ab und öffnet den Reed-Schalter, sodass
eine Probendurchfluss-Fehleranzeige erfolgen kann.
Unter Verwendung starrer Nylonschläuche:
1 Verbinden Sie die Probenzulaufleitung mit dem
Probeneinlass-Anschluss A (6 mm Außendurchmesser).
2 Verbinden Sie die Auslassleitung mit dem Probenauslass-
Anschluss B (10 mm Außendurchmesser).
3.6.2 Anschließen der Entsorgungsleitung
Zum Lieferumfang gehört ein flexibler PVC-Schlauch mit einer
Länge von 0,5 m (C in Abbildung 10) mit 5/16-Zoll-Innendurch-
messer), der an die Ablaufleitung der Durchflusszelle angeschlossen
und durch die Durchführung in der Bodenplatte geführt wird.
Schließen Sie ihn an einen geeigneten Abwasserabfluss oder
-behälter an.
Hinweis . Bei Bedarf kann eine längere Analysator-
Entsorgungsleitung vorgesehen werden. Ihre Länge muss
jedoch auf das unbedingt notwendige Maß beschränkt werden.
Stellen Sie sicher, dass die Leitung knickfrei, so kurz wie
möglich und möglichst senkrecht verlegt ist, um einen
ungehinderten Abfluss zu ermöglichen.
HINWEIS
Das Analysatorabwasser ist mit Reagenzien verunreinigt.
Das Abwasser ist entsprechend den örtlichen
Bestimmungen zu entsorgen.
B
Probenauslass
– 10 mm
A
Probeneinlass
– 6 mm
Analysator-Entsorgungsleitung –

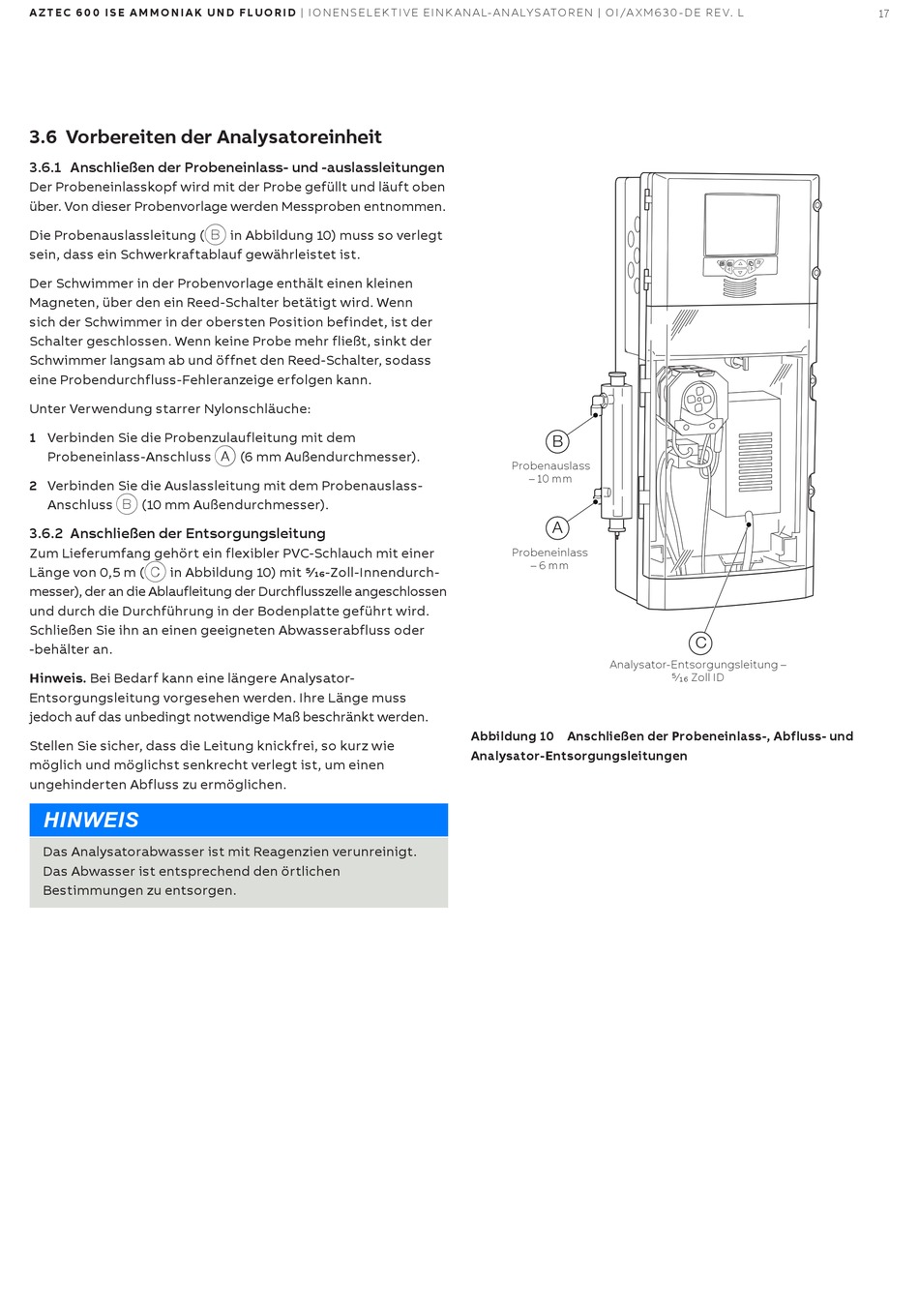

Abbildung 10 Anschließen der Probeneinlass-, Abfluss- und
Analysator-Entsorgungsleitungen
C
5/16 Zoll ID
