Anhang C – Funktionsprinzip: Ammoniak-Analysatoren
Magnetventil- und Verteilerbaugruppen
Standardlösung
Standardlösung
(niedrige Konzentration)
(hohe Konzentration)

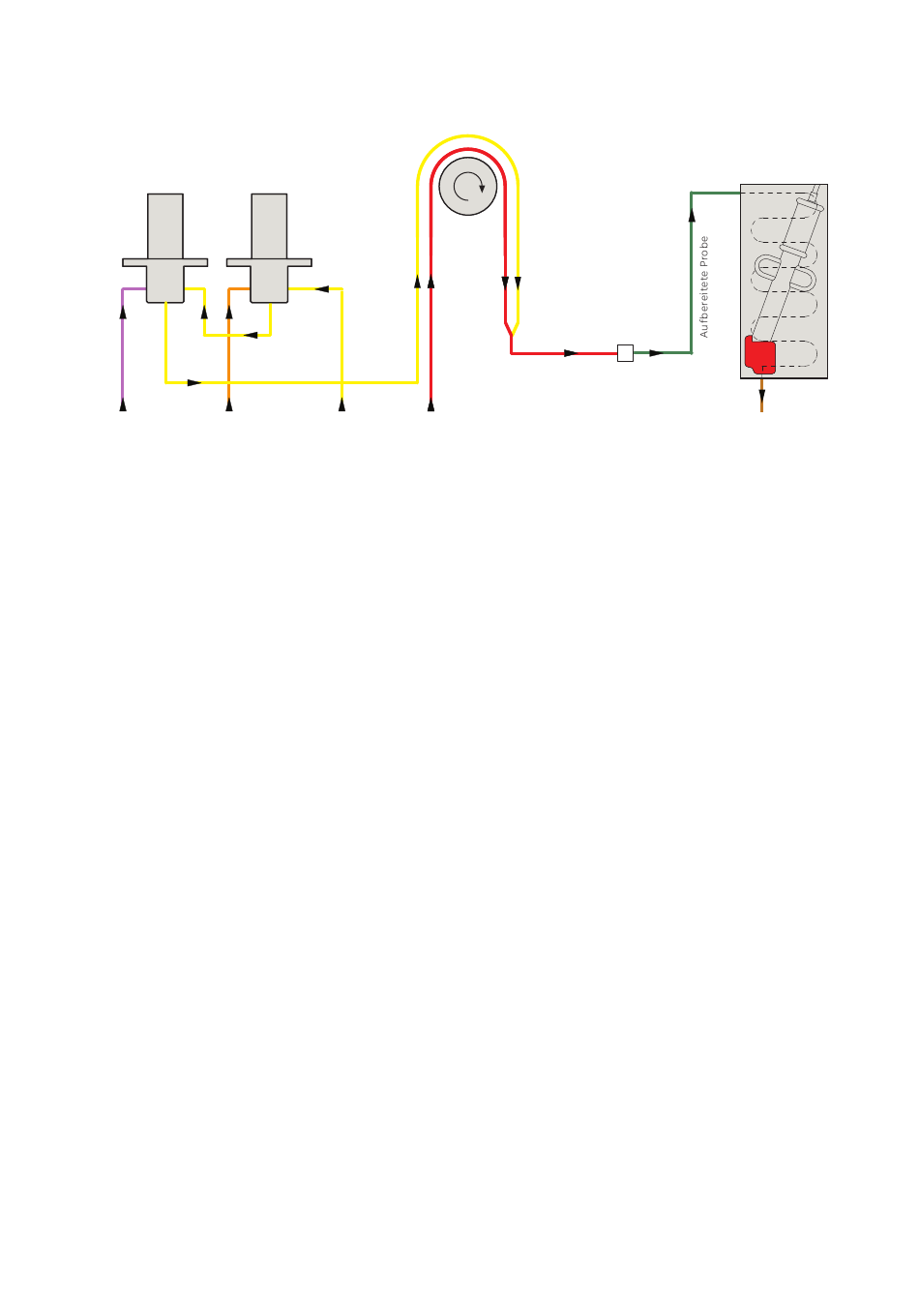

Abbildung 47 Schemazeichnung des Durchflusses
C .1 Allgemeiner Betrieb
Im Analysator kommt eine Ammoniak-Sonde zum Einsatz. Die
Sonde enthält eine pH-Glaselektrode (deren pH-empfindliche
Glasmembran eine leicht konvexförmige Spitze bildet) und eine
robuste, langlebige Referenzelektrode. Die beiden Elektroden
sind in einer einzelnen Baugruppe zusammengefasst. Sie sind
als pH-Messpaar mit einem internen Fülllösungsreservoir
verbunden. Die Fülllösung besteht aus einer 0,1-molaren
Ammoniumchloridlösung. Diese ist mit Silberchlorid gesättigt
und von der Probe durch eine an der Spitze der Sonde angebrachte,
gasdurchlässige hydrophobe Membran getrennt.
Wenn die Probe an der Sondenmembran vorbeiströmt, gleichen
sich die Partialdrücke des Ammoniakgases in der Probe auf der
einen Seite der Membran und der Fülllösung auf der anderen Seite
aus, indem Gas durch die Membran diffundiert. Bei gleichem
Druck entspricht die Ammoniakkonzentration in dem dünnen
Film aus Fülllösung zwischen der Sondenmembran und der
Membran der pH-empfindlichen Glaselektrode der Konzentration
in der Probe. Die dadurch hervorgerufene Änderung des pH-Werts
des dünnen Films wird durch das pH-Elektrodenpaar gemessen.
Das entstehende Ausgangspotenzial entspricht der Ammoniak-
konzentration in der Probe. Wie die meisten ionenselektiven
Elektroden erzeugt die Ammoniak-Sonde ein Ausgangssignal,
das sich logarithmisch zur Konzentration verhält.
Der Betriebsablauf des Analysators verläuft wie folgt:
1 Die Probe wird der seitlichen Probenvorlageeinheit mittels
Probenpumpe oder Prozessdruck zugeführt. Überschüssige
Probenflüssigkeit läuft in den Ablauf über.
Hinweis .
Die Probenvorlageeinheit verfügt über einen
Schwimmerschalter, der bei Probenausfall einen
Probenausfall-Alarm auslöst.
2 Die Probenlösung wird von der Probenvorlageeinheit
durch die normalerweise geöffneten Einlassöffnungen
der Magnetventile SV1 und SV2 über einen Kanal der
peristaltischen Pumpe angesaugt.
Reagenz-
pumpe
Probe von der
Reagenz
Probenvorlage
3 Das Reagenz wird durch einen anderen Kanal der peristaltischen
4 Die aufbereitete Probe wird in eine Durchflusszelle gepumpt, die
5 Die Sonde generiert bei Kontakt mit der Probe nach
6 Die Sonde ist mit der Elektronikeinheit verbunden, in der
7 Nach Abschluss der Messung fließt die Probenflüssigkeit
Während der Kalibrierung werden anstelle der Probenflüssigkeit
Standardlösungen mit niedriger bzw. hoher Konzentration über
die Magnetventile SV1 und SV2 nacheinander eingebracht. Die
resultierenden niedrigen und hohen Millivolt-Messwerte der
Sonde werden als Kalibrierwerte gespeichert. Der Analysator
kann so konfiguriert werden, dass er alle sechs Stunden bis
einmal pro Woche eine automatische Kalibrierung durchgeführt.
Bei Bedarf kann eine Kalibrierung auch manuell gestartet werden.
Pumpe angesaugt und mit der Probenlösung vermischt.
Hinweis .
Die Durchmesser der Proben- und Reagenzienschläuche sind
so bemessen, dass das richtige Verhältnis von Probe und
Reagenz erzielt wird.
die Ammoniak-Sonde enthält. Die Sonde befindet sich in einem
Heizblock mit Wärmetauscher. Hierdurch ist sichergestellt, dass
das Gehäuse der Sonde eine konstante Temperatur beibehält,
die mit der der Probe und der Standardlösungen übereinstimmt.
Reaktion ein Spannungspotenzial, das sich proportional
zu Aktivitätsänderungen des gemessenen Ions ändert.
das analoge Signal in ein digitales Signal umgewandelt und
anschließend von einem Mikroprozessor verarbeitet wird.
über den Kontaminationsablauf als Abwasser ab.
81
Ammoniak-
Durchflusszellen-
baugruppe (rot)
Abwasser
