...2 Einführung

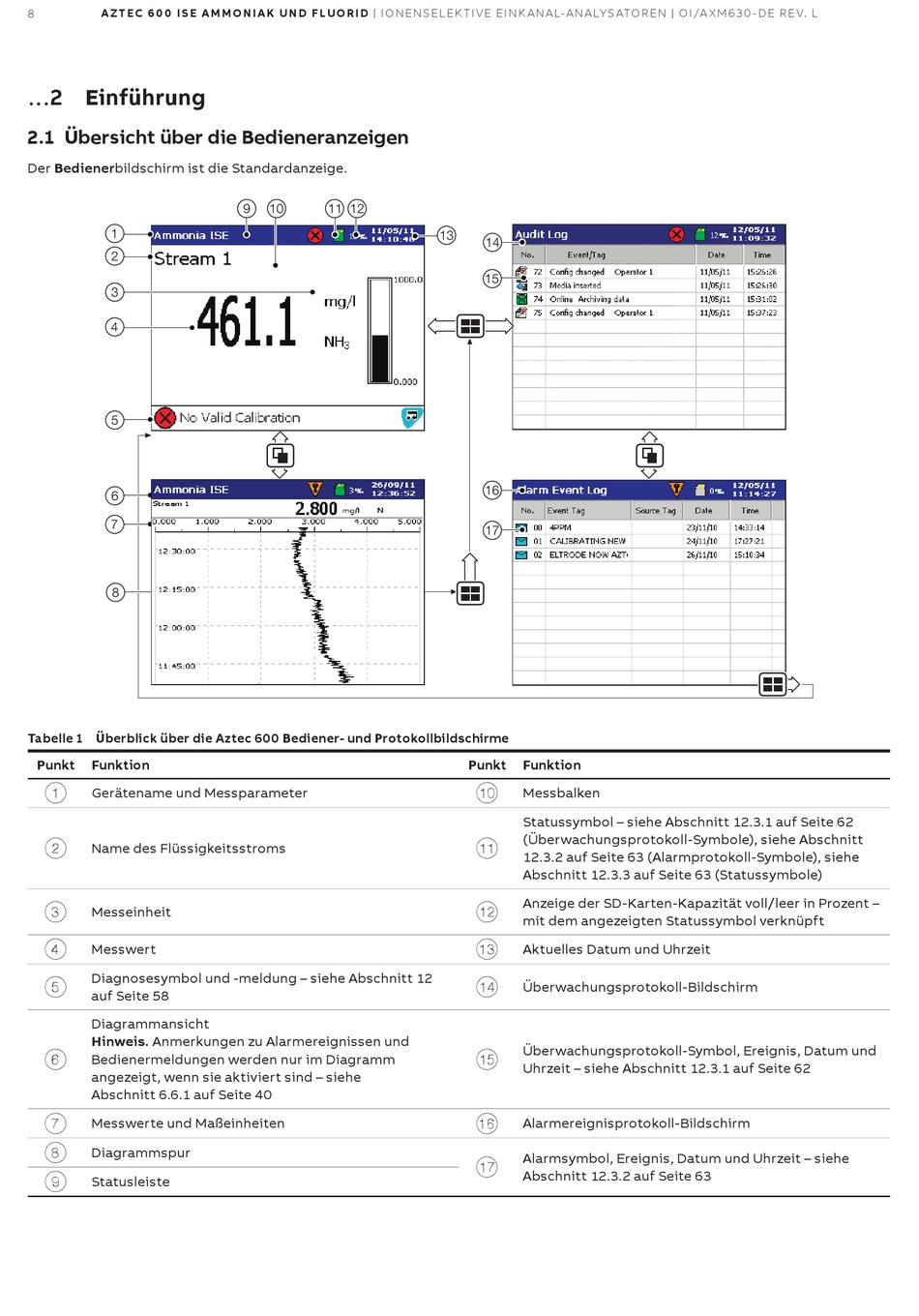

2 .1 Übersicht über die Bedieneranzeigen
Der Bedienerbildschirm ist die Standardanzeige.
Tabelle 1 Überblick über die Aztec 600 Bediener- und Protokollbildschirme
Punkt
Funktion
1
Gerätename und Messparameter
2
Name des Flüssigkeitsstroms
3
Messeinheit
4
Messwert
Diagnosesymbol und -meldung – siehe Abschnitt 12
5
auf Seite 58
Diagrammansicht
Hinweis . Anmerkungen zu Alarmereignissen und
6
Bedienermeldungen werden nur im Diagramm
angezeigt, wenn sie aktiviert sind – siehe
Abschnitt 6.6.1 auf Seite 40
7
Messwerte und Maßeinheiten
8
Diagrammspur
9
Statusleiste
Punkt
Funktion
:
Messbalken
Statussymbol – siehe Abschnitt 12.3.1 auf Seite 62
(Überwachungsprotokoll-Symbole), siehe Abschnitt
k
12.3.2 auf Seite 63 (Alarmprotokoll-Symbole), siehe
Abschnitt 12.3.3 auf Seite 63 (Statussymbole)
Anzeige der SD-Karten-Kapazität voll/leer in Prozent –
l
mit dem angezeigten Statussymbol verknüpft
m
Aktuelles Datum und Uhrzeit
n
Überwachungsprotokoll-Bildschirm
Überwachungsprotokoll-Symbol, Ereignis, Datum und
o
Uhrzeit – siehe Abschnitt 12.3.1 auf Seite 62
p
Alarmereignisprotokoll-Bildschirm
Alarmsymbol, Ereignis, Datum und Uhrzeit – siehe
q
Abschnitt 12.3.2 auf Seite 63
