A Z T E C 6 0 0 I S E A M M O N I A K U N D F L U O R I D | I O N E N S E L E K T I V E E I N K A N A L- A N A LY S ATO R E N | O I/A X M 6 3 0 - D E R E V. L
12
...3 Installation
...3 .4 Montage
3.4.2 Montieren des Analysegeräts
Abmessungen in mm

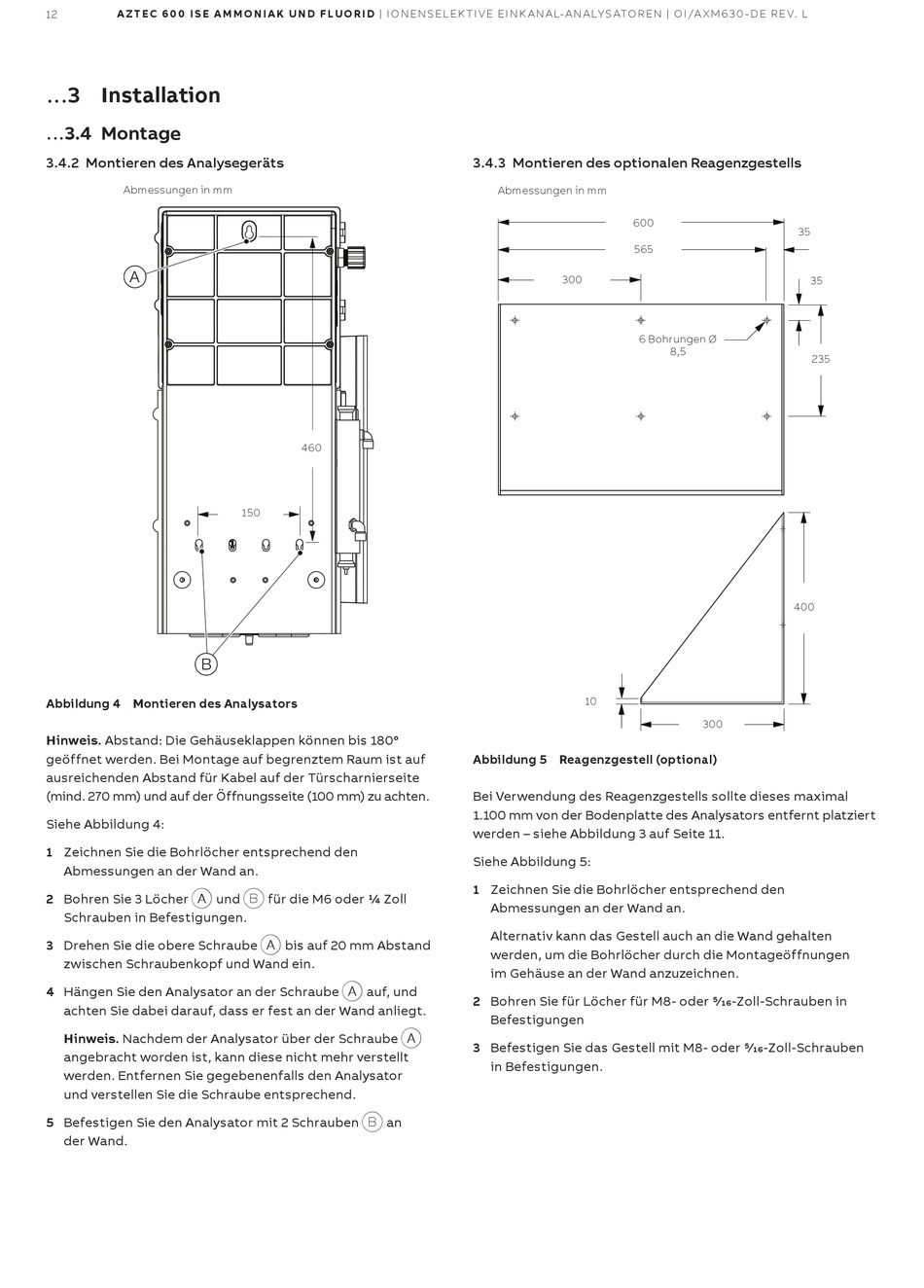

Abbildung 4 Montieren des Analysators
Hinweis . Abstand: Die Gehäuseklappen können bis 180°
geöffnet werden. Bei Montage auf begrenztem Raum ist auf
ausreichenden Abstand für Kabel auf der Türscharnierseite
(mind. 270 mm) und auf der Öffnungsseite (100 mm) zu achten.
Siehe Abbildung 4:
1 Zeichnen Sie die Bohrlöcher entsprechend den
Abmessungen an der Wand an.
2 Bohren Sie 3 Löcher A und B für die M6 oder 1/4 Zoll
Schrauben in Befestigungen.
3 Drehen Sie die obere Schraube A bis auf 20 mm Abstand
zwischen Schraubenkopf und Wand ein.
4 Hängen Sie den Analysator an der Schraube A auf, und
achten Sie dabei darauf, dass er fest an der Wand anliegt.
Hinweis . Nachdem der Analysator über der Schraube A
angebracht worden ist, kann diese nicht mehr verstellt
werden. Entfernen Sie gegebenenfalls den Analysator
und verstellen Sie die Schraube entsprechend.
5 Befestigen Sie den Analysator mit 2 Schrauben B an
der Wand.
460
150
3.4.3 Montieren des optionalen Reagenzgestells
Abmessungen in mm
600
565
300
6 Bohrungen Ø
10
Abbildung 5 Reagenzgestell (optional)
Bei Verwendung des Reagenzgestells sollte dieses maximal
1.100 mm von der Bodenplatte des Analysators entfernt platziert
werden – siehe Abbildung 3 auf Seite 11.
Siehe Abbildung 5:
1 Zeichnen Sie die Bohrlöcher entsprechend den
Abmessungen an der Wand an.
Alternativ kann das Gestell auch an die Wand gehalten
werden, um die Bohrlöcher durch die Montageöffnungen
im Gehäuse an der Wand anzuzeichnen.
2 Bohren Sie für Löcher für M8- oder 5/16-Zoll-Schrauben in
Befestigungen
3 Befestigen Sie das Gestell mit M8- oder 5/16-Zoll-Schrauben
in Befestigungen.
35
35
8,5
235
400
300
