...3 Installation
...3 .5 Elektrische Anschlüsse
3.5.1 Anschlussübersicht
Buchsen für optionale
Digitalkommunikation
Ethernet-RJ45-
Steckverbinderbuchse
–
Ausg. 6
+
–
Ausg. 5
+
–
Ausg. 4
+
–
Ausg. 3
+
–
Ausg. 2
+
–
Ausg. 1
+
TB8
Optionale
Digitalkommunikation
Sicherungen:
Wechselspannungsversorgung:
1 A (max.), Typ T, 250 V
*Gleichspannungsversorgung:
12,5 A, 125 V DC, Typ T
*Hersteller: SCHURTER,
Modell SPT Serie 5 x 20

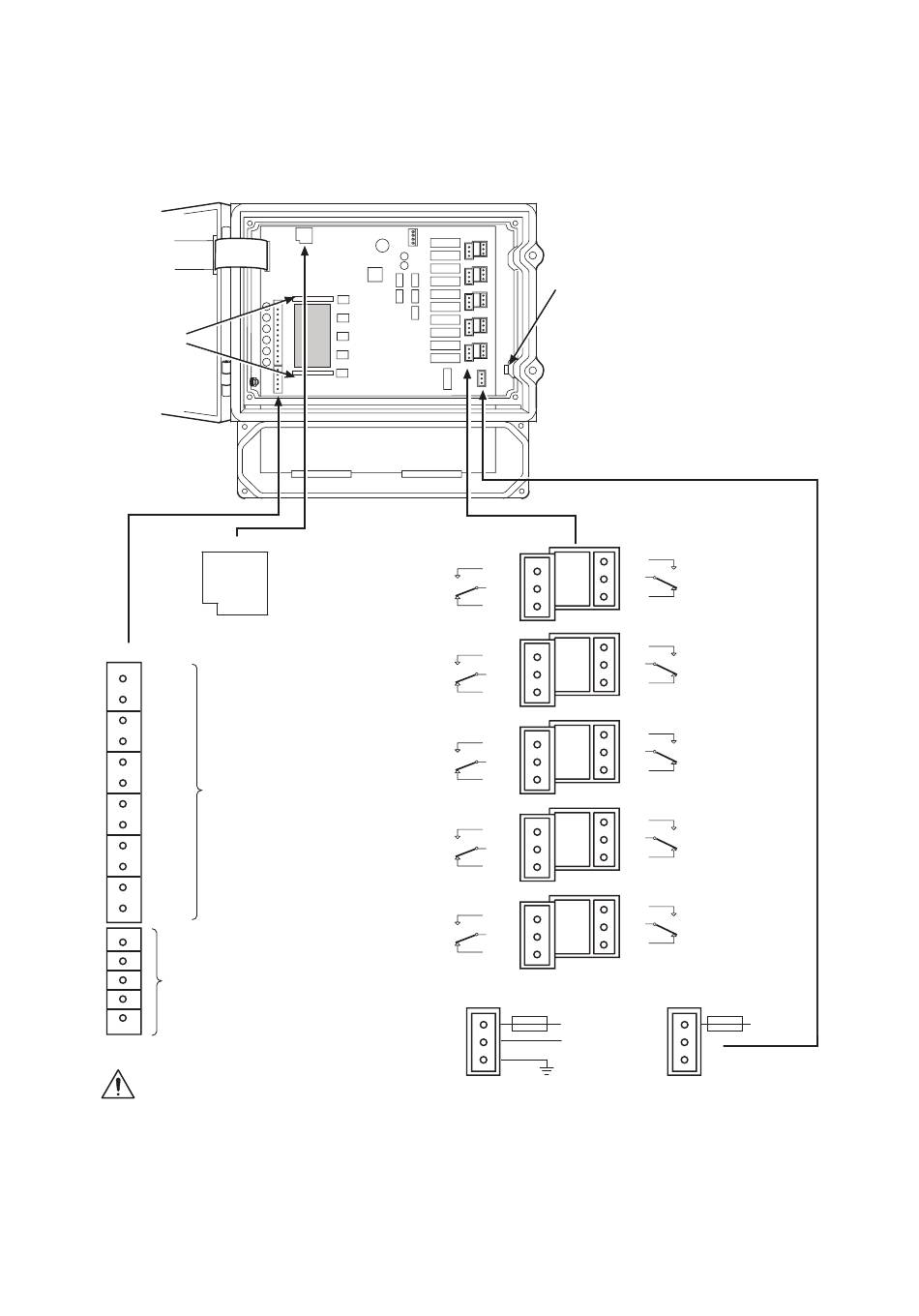

Abbildung 6 Anschlussübersicht
Relais Alarm 2
TB7
Stromausgänge
Relais Alarm 4
Relais Alarm 6
NEIN
Achtung-
C
Relais
NC
NEIN
Fehlerrelais
C
NC
NEIN
C
NC
NEIN
C
NC
NEIN
C
NC
Sicherung 1 A, Typ T
100 V bis 240 V AC ±10 %
(min. 90 V bis 264 V max.)
50/60 Hz
Erdung (Schutzleiter) für AC-
Netzspannung (nur AC-Modelle) –
siehe Warnungen in Abschnitt ,
Seite 3.5 auf Seite 13
NEIN
Stopp-
TB2
C
Relais
NC
NEIN
Relais-
TB3
C
Kalibrierung
läuft
NC
NEIN
C
Relais Alarm 1
TB4
NC
NEIN
Relais Alarm 3
C
TB5
NC
NEIN
C
Relais Alarm 5
TB6
NC
**Sicherung 12,5 A, Typ T
ODER
+
L
–
N
TB1
E
E
18 bis 36 V DC
**Details zum
Auswechseln der
DC-Sicherung siehe
Abschnitt 13.5, Seite 69
