...3 Installation
...3 .6 Vorbereiten der Analysatoreinheit
3.6.3 Montieren der Andruckform der peristaltischen Pumpe
Um einen vorzeitigen Verschleiß der Pumpenschläuche zu
verhindern, ist im Lieferzustand des Analysators die Pumpen-
schlauch-Andruckform nicht montiert. Die Andruckform muss
montiert und befestigt werden, damit die Pumpe ordnungsge-
mäß funktioniert. Siehe Abbildung 11:
1 Stellen Sie sicher, dass der Pumpenschlauch A richtig
über den Pumpenrollen B positioniert ist.
2 Stellen Sie sicher, dass die Pumpenschlauchhülsen C
und Klemmstücke D richtig in der Pumpenbodenplatte
montiert sind.
3 Setzen Sie den Haltestift der Pumpen-Andruckform E
wie gezeigt in die Pumpen-Andruckform F ein. Stellen
Sie dabei sicher, dass der Stift nicht über die Rückseite
der Pumpen-Andruckform hinausragt.
HINWEIS
Während Schritt 4 müssen folgende Punkte unbedingt
sichergestellt werden:
• Der Pumpenschlauch darf nicht eingeklemmt werden.
• Der Pumpenschlauch muss richtig über den Pumpenrollen
positioniert bleiben.
• Jeder Schlauch muss in der entsprechenden Nut in der
Andruckform verlaufen.
• Die Hülsen und Klemmstücke müssen an ihrer Position
bleiben.
4 Positionieren Sie die Pumpen-Andruckform über den
Pumpenschläuchen und -rollen, und drücken Sie sie bis zum
Anschlag fest nach unten. Stellen Sie dabei sicher, dass die
Pumpenschläuche in ihrer Position bleiben.
5 Drücken Sie den Haltestift E bis zum Anschlag ein, und
drehen Sie ihn um eine 1/4 Umdrehung im Uhrzeigersinn, um
die Pumpen-Andruckform in ihrer Position zu arretieren.
C
D

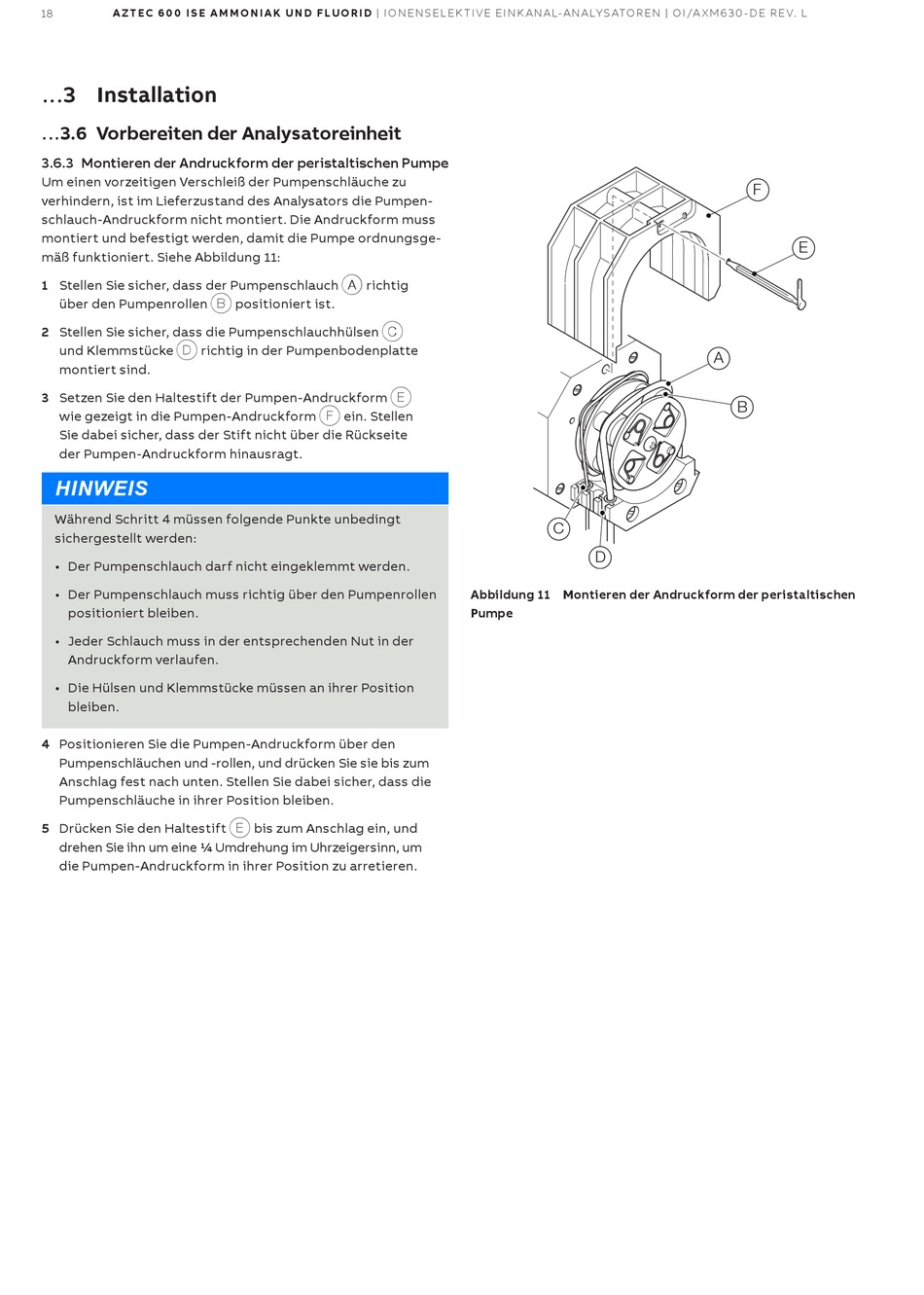

Abbildung 11 Montieren der Andruckform der peristaltischen
Pumpe
F
E
A
B
