multi N/C 3300 HS
4.3.3
EPA Sampler
Aufbau
VORSICHT
Verletzungsgefahr an beweglichen Teilen
Im Fahrbereich des Probengeberarms besteht Verletzungsgefahr. Zum Beispiel können
die Hand oder Finger gequetscht werden.
¡ Halten Sie im Betrieb einen Sicherheitsabstand zum Probengeber ein.
HINWEIS
Gefahr von Geräteschäden
Wenn der Probengeberarm im Betrieb behindert wird, können die Antriebe zerstört
werden.
¡ Berühren Sie den Probengeberarm nicht während des Betriebes.
¡ Führen Sie die manuelle Justierung nur im ausgeschalteten Zustand durch.
Der Probengeber hat eine Piercingfunktion für Probengefäße mit Septumkappe. Der
Probengeber kann mit 1 ... 2 Kanülen bestückt werden.
6
5
4
3

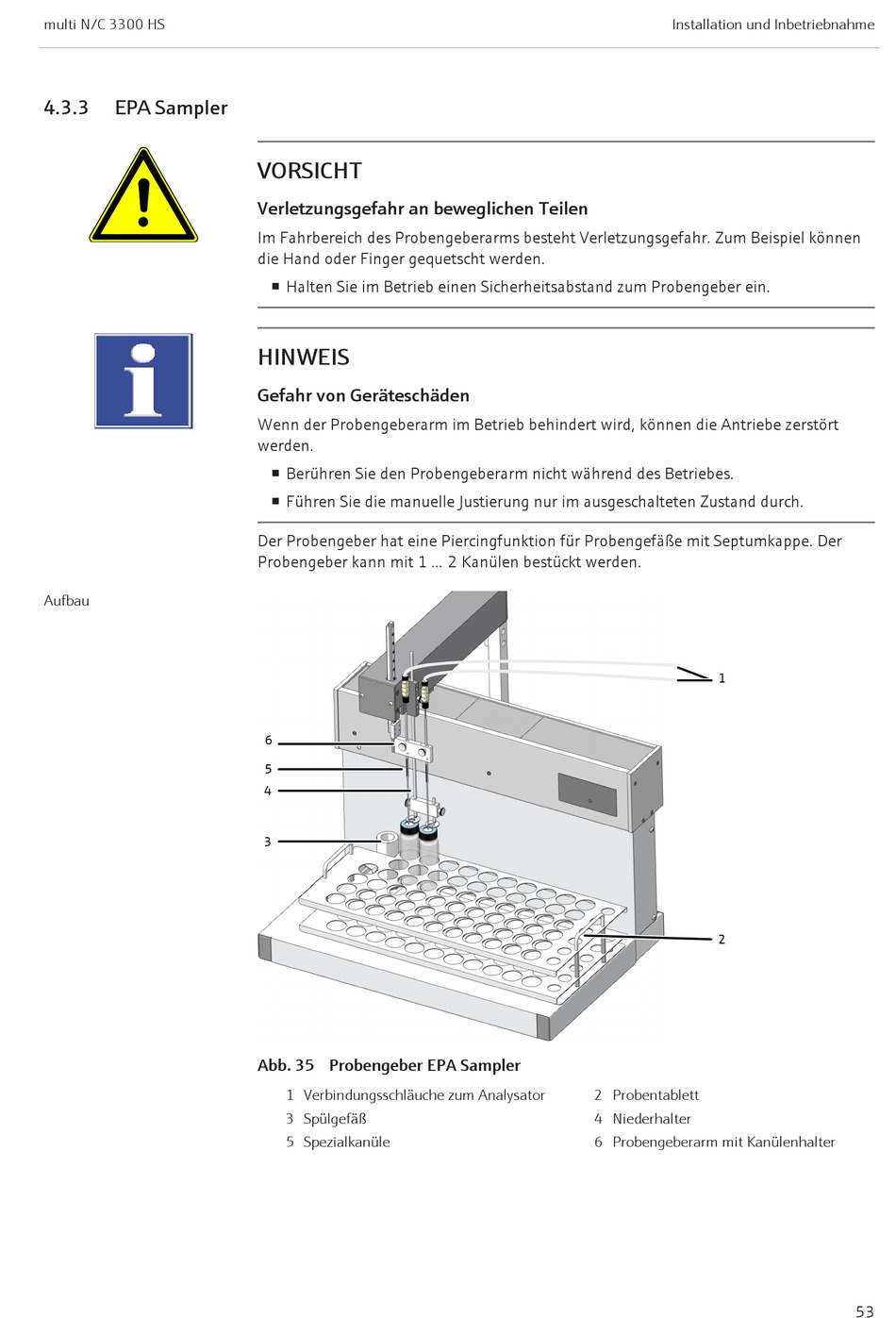

Abb. 35 Probengeber EPA Sampler
1 Verbindungsschläuche zum Analysator
3 Spülgefäß
5 Spezialkanüle
Installation und Inbetriebnahme
1
2
2 Probentablett
4 Niederhalter
6 Probengeberarm mit Kanülenhalter
53
