Installation und Inbetriebnahme
4.2.1.1 Analysator anschließen
38
} Die Kanülen mit den Schläuchen AA und 7 verbinden. Die Fingertight-Verbindungen
handfest anziehen.
} Die obere Ofenabdeckung wieder auflegen.
} Die Reagenzienflasche mit der Auffangschale in den Analysator stellen.
} Die Türen des Analysators schließen.
ü Das Gerät ist aufgestellt.
Sehen Sie dazu auch
2 Wartung und Pflege [} 73]
Der Netzanschluss und Medienanschlüsse befinden sich auf der Rückseite des Analysa-
tors.
Ein Schema in der Mitte erklärt die verschiedenen Anschlüsse.
1
2 3
4
10
9
8

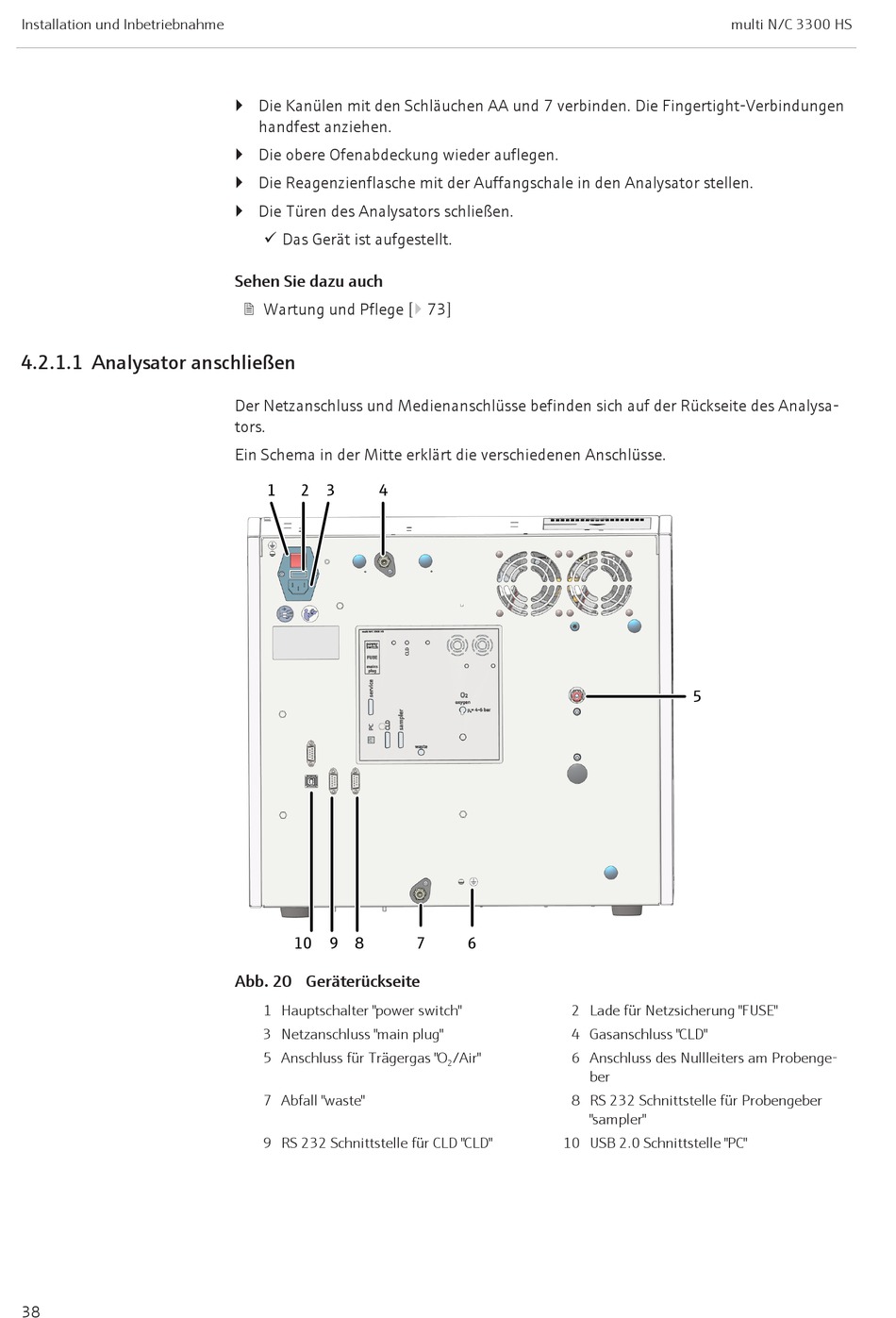

Abb. 20 Geräterückseite
1 Hauptschalter "power switch"
3 Netzanschluss "main plug"
5 Anschluss für Trägergas "O
7 Abfall "waste"
9 RS 232 Schnittstelle für CLD "CLD"
7
6
2 Lade für Netzsicherung "FUSE"
4 Gasanschluss "CLD"
/Air"
6 Anschluss des Nullleiters am Probenge-
2
8 RS 232 Schnittstelle für Probengeber
10 USB 2.0 Schnittstelle "PC"
multi N/C 3300 HS
5
ber
"sampler"
