Wartung und Pflege
1
2
94

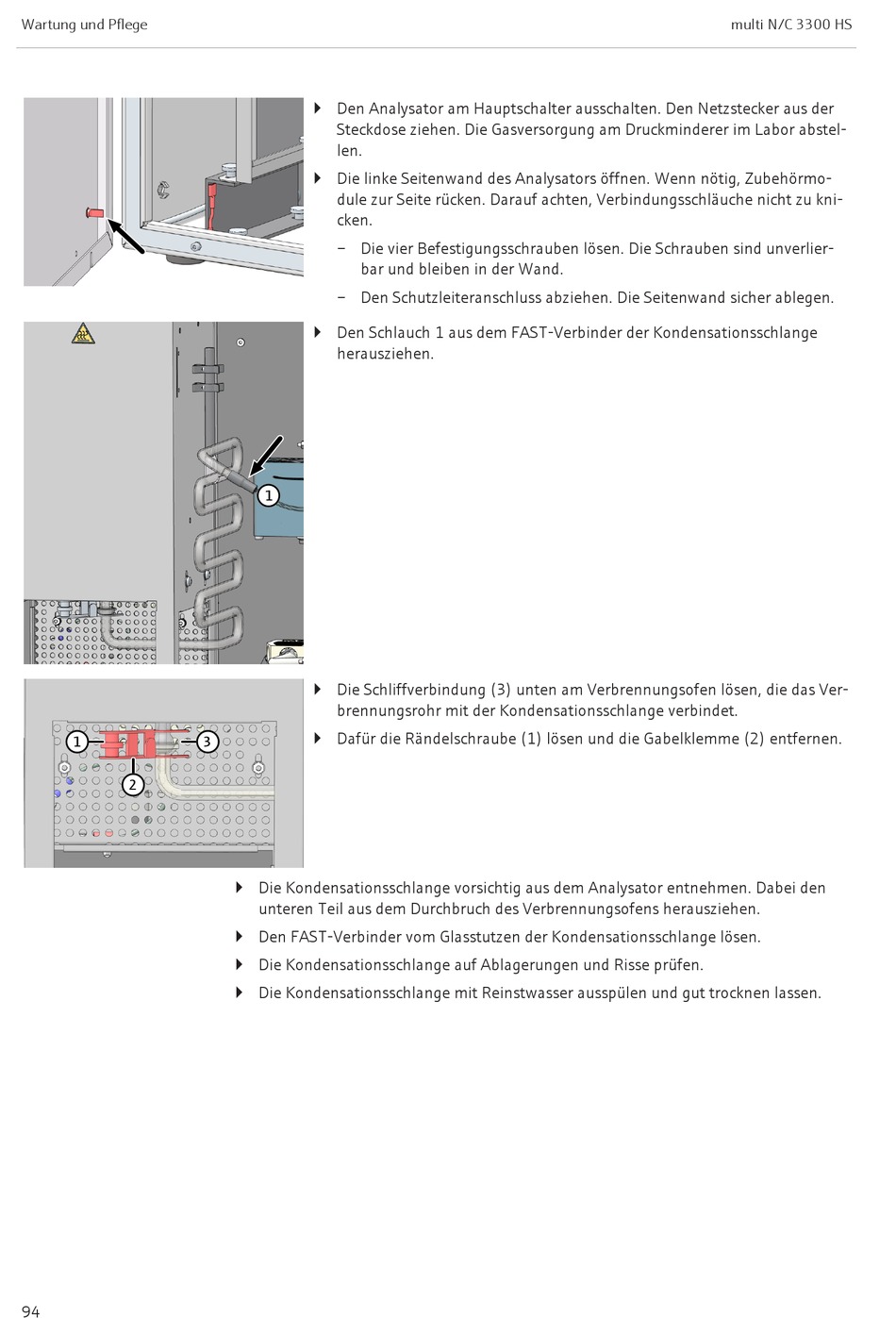

} Den Analysator am Hauptschalter ausschalten. Den Netzstecker aus der
Steckdose ziehen. Die Gasversorgung am Druckminderer im Labor abstel-
len.
} Die linke Seitenwand des Analysators öffnen. Wenn nötig, Zubehörmo-
dule zur Seite rücken. Darauf achten, Verbindungsschläuche nicht zu kni-
cken.
– Die vier Befestigungsschrauben lösen. Die Schrauben sind unverlier-
bar und bleiben in der Wand.
– Den Schutzleiteranschluss abziehen. Die Seitenwand sicher ablegen.
} Den Schlauch 1 aus dem FAST-Verbinder der Kondensationsschlange
herausziehen.
1
} Die Schliffverbindung (3) unten am Verbrennungsofen lösen, die das Ver-
brennungsrohr mit der Kondensationsschlange verbindet.
} Dafür die Rändelschraube (1) lösen und die Gabelklemme (2) entfernen.
3
} Die Kondensationsschlange vorsichtig aus dem Analysator entnehmen. Dabei den
unteren Teil aus dem Durchbruch des Verbrennungsofens herausziehen.
} Den FAST-Verbinder vom Glasstutzen der Kondensationsschlange lösen.
} Die Kondensationsschlange auf Ablagerungen und Risse prüfen.
} Die Kondensationsschlange mit Reinstwasser ausspülen und gut trocknen lassen.
multi N/C 3300 HS
