Wartung und Pflege
6.12 Halogenfalle ersetzen
98
– Die Schrauben zunächst an der unteren und anschließend an der oberen Seite
leicht anziehen. Die Schrauben reihum festziehen.
} Den Netzstecker in die Steckdose stecken und den Analysator am Hauptschalter wie-
der einschalten.
} Die Systemdichtheit prüfen.
ü Die Wasserfallen an der Frontseite und der Gasbox sind gewechselt.
Sehen Sie dazu auch
2 Systemdichtheit prüfen [} 85]
HINWEIS
Gefahr von Geräteschäden bei verbrauchter Kupferwolle
Schäden durch aggressive Verbrennungsprodukte an Optik- und Elektronikbauteilen des
Analysators bei verbrauchter Kupferwolle in der Halogenfalle!
¡ Das Gerät nur bei funktionsfähiger Halogenfalle in Betrieb nehmen!
¡ Die gesamte Füllung der Halogenfalle ersetzen, wenn die Hälfte der Kupferwolle
oder die Messingwolle verfärbt ist!
Zum Ersetzen der verbrauchten Kupfer- und Messingwolle kann der Analysator einge-
schaltet bleiben.
2
3

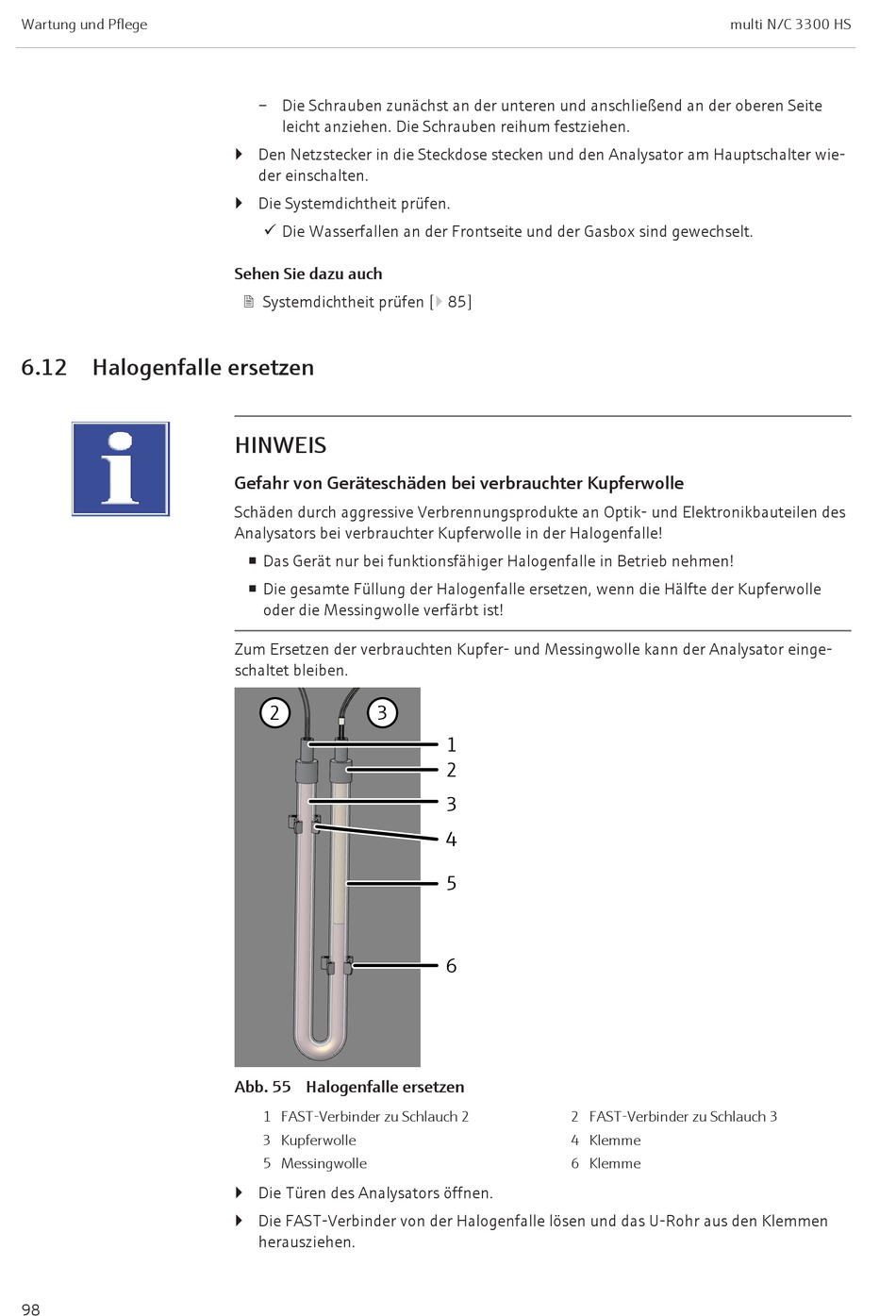

Abb. 55 Halogenfalle ersetzen
1 FAST-Verbinder zu Schlauch 2
3 Kupferwolle
5 Messingwolle
} Die Türen des Analysators öffnen.
} Die FAST-Verbinder von der Halogenfalle lösen und das U-Rohr aus den Klemmen
herausziehen.
1
2
3
4
5
6
2 FAST-Verbinder zu Schlauch 3
4 Klemme
6 Klemme
multi N/C 3300 HS
