Wartung und Pflege
1
2
90

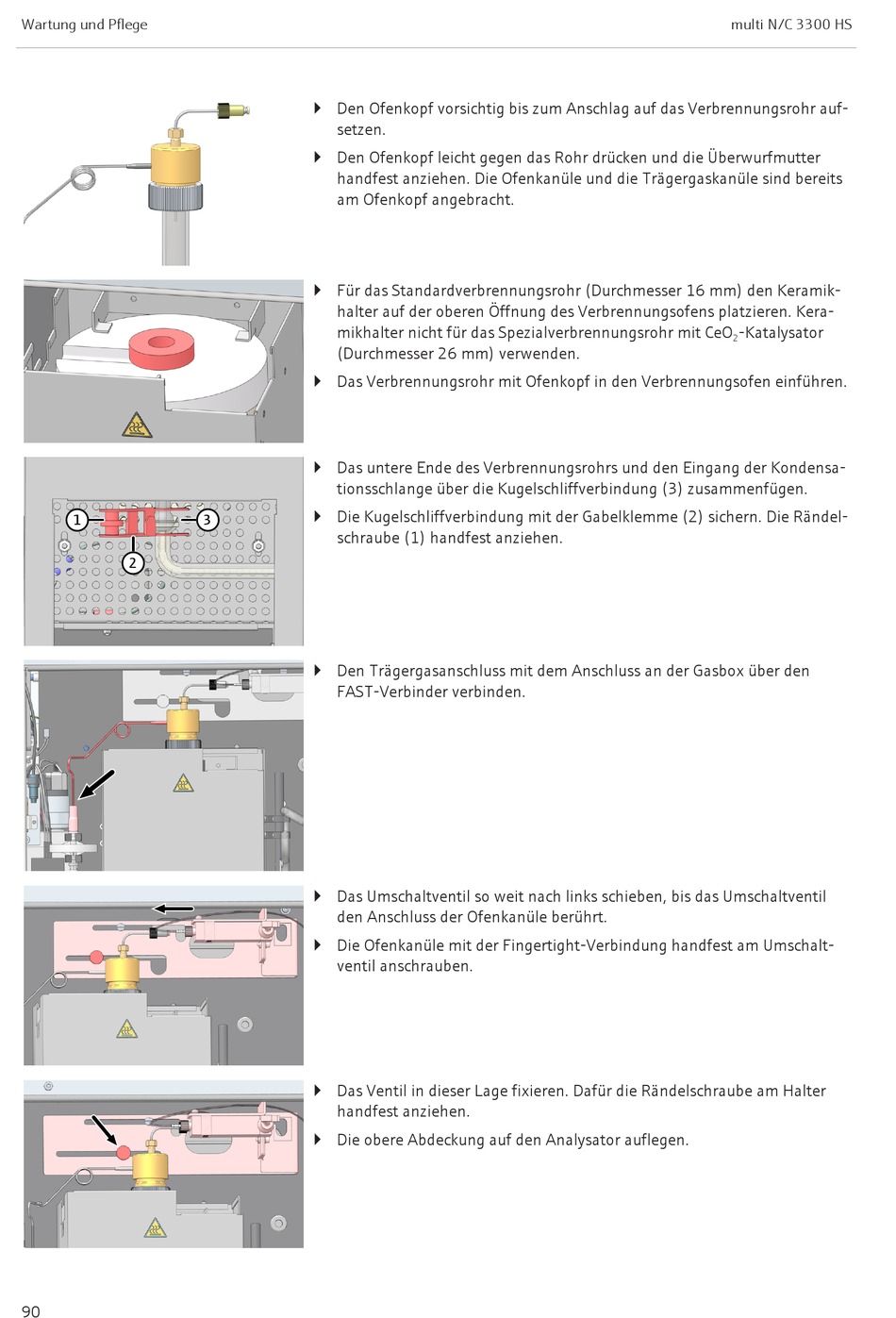

} Den Ofenkopf vorsichtig bis zum Anschlag auf das Verbrennungsrohr auf-
setzen.
} Den Ofenkopf leicht gegen das Rohr drücken und die Überwurfmutter
handfest anziehen. Die Ofenkanüle und die Trägergaskanüle sind bereits
am Ofenkopf angebracht.
} Für das Standardverbrennungsrohr (Durchmesser 16 mm) den Keramik-
halter auf der oberen Öffnung des Verbrennungsofens platzieren. Kera-
mikhalter nicht für das Spezialverbrennungsrohr mit CeO
(Durchmesser 26 mm) verwenden.
} Das Verbrennungsrohr mit Ofenkopf in den Verbrennungsofen einführen.
} Das untere Ende des Verbrennungsrohrs und den Eingang der Kondensa-
tionsschlange über die Kugelschliffverbindung (3) zusammenfügen.
} Die Kugelschliffverbindung mit der Gabelklemme (2) sichern. Die Rändel-
3
schraube (1) handfest anziehen.
} Den Trägergasanschluss mit dem Anschluss an der Gasbox über den
FAST-Verbinder verbinden.
} Das Umschaltventil so weit nach links schieben, bis das Umschaltventil
den Anschluss der Ofenkanüle berührt.
} Die Ofenkanüle mit der Fingertight-Verbindung handfest am Umschalt-
ventil anschrauben.
} Das Ventil in dieser Lage fixieren. Dafür die Rändelschraube am Halter
handfest anziehen.
} Die obere Abdeckung auf den Analysator auflegen.
multi N/C 3300 HS
-Katalysator
2
