Funktion und Aufbau
Typenschild
3.1.6
Zubehörteile
24
1
2 3
4
10
9
8

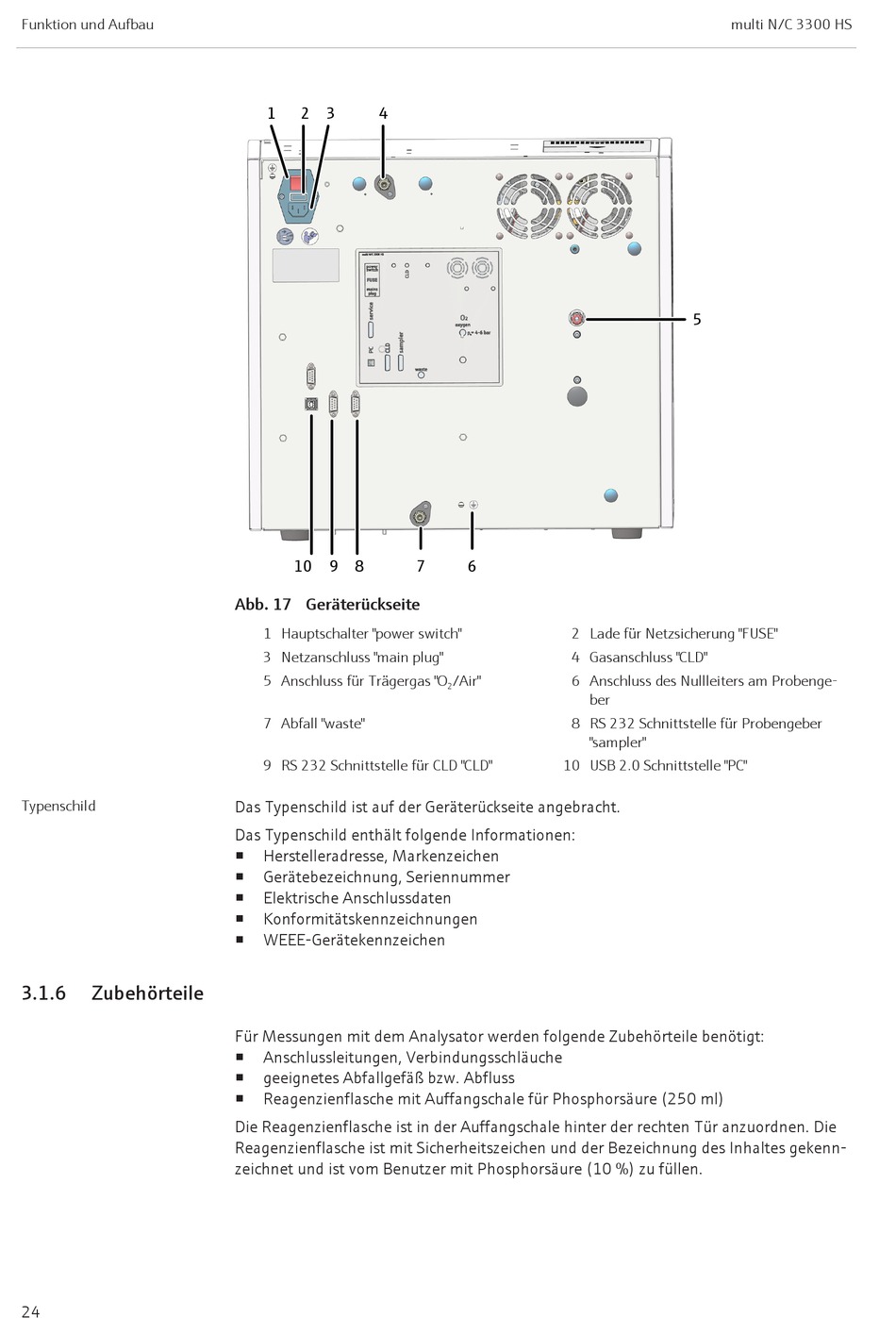

Abb. 17 Geräterückseite
1 Hauptschalter "power switch"
3 Netzanschluss "main plug"
5 Anschluss für Trägergas "O
7 Abfall "waste"
9 RS 232 Schnittstelle für CLD "CLD"
Das Typenschild ist auf der Geräterückseite angebracht.
Das Typenschild enthält folgende Informationen:
Herstelleradresse, Markenzeichen
¡
Gerätebezeichnung, Seriennummer
¡
¡
Elektrische Anschlussdaten
¡
Konformitätskennzeichnungen
¡
WEEE-Gerätekennzeichen
Für Messungen mit dem Analysator werden folgende Zubehörteile benötigt:
Anschlussleitungen, Verbindungsschläuche
¡
geeignetes Abfallgefäß bzw. Abfluss
¡
Reagenzienflasche mit Auffangschale für Phosphorsäure (250 ml)
¡
Die Reagenzienflasche ist in der Auffangschale hinter der rechten Tür anzuordnen. Die
Reagenzienflasche ist mit Sicherheitszeichen und der Bezeichnung des Inhaltes gekenn-
zeichnet und ist vom Benutzer mit Phosphorsäure (10 %) zu füllen.
7
6
2 Lade für Netzsicherung "FUSE"
4 Gasanschluss "CLD"
/Air"
6 Anschluss des Nullleiters am Probenge-
2
8 RS 232 Schnittstelle für Probengeber
10 USB 2.0 Schnittstelle "PC"
multi N/C 3300 HS
5
ber
"sampler"
