multi N/C 3300 HS
4.2

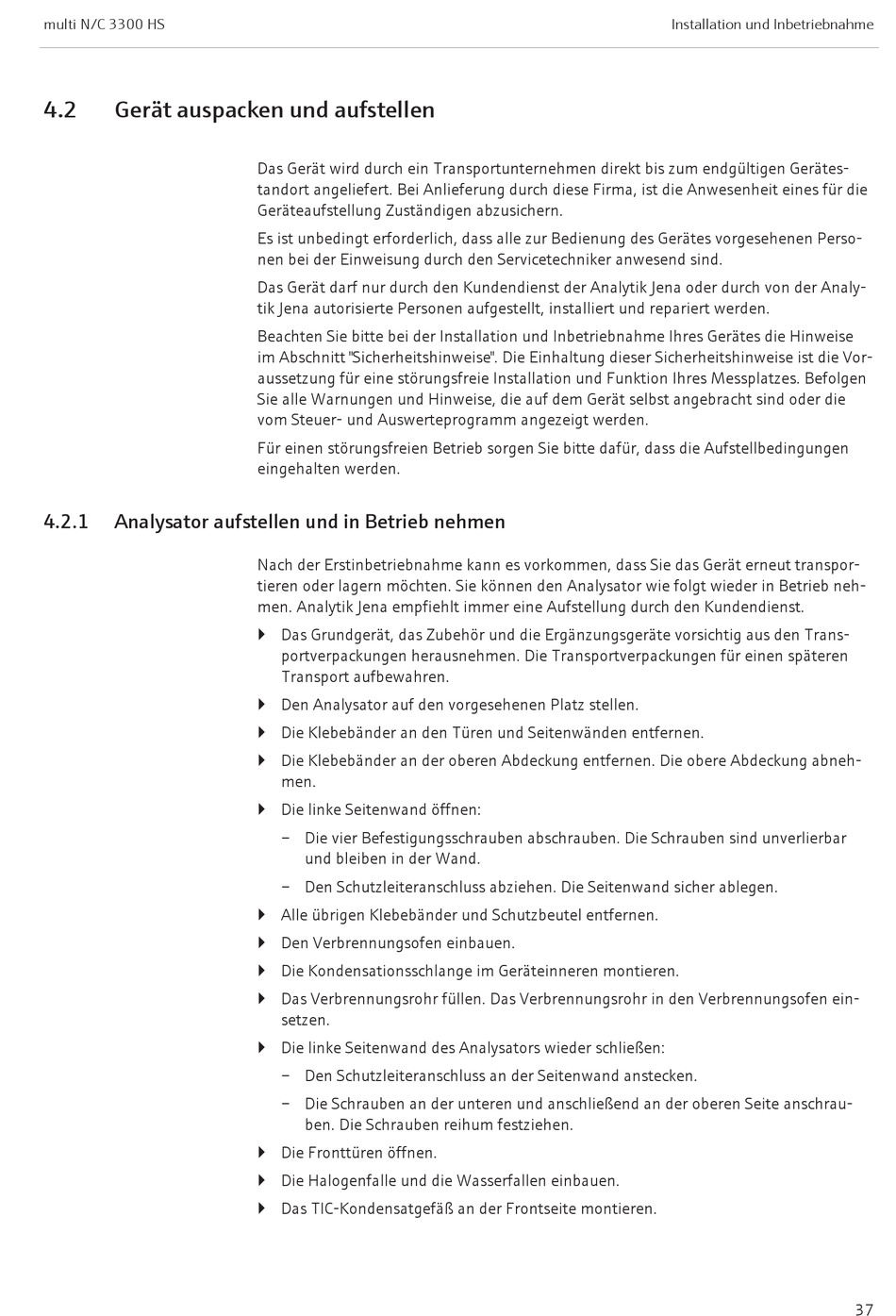

Gerät auspacken und aufstellen
4.2.1
Analysator aufstellen und in Betrieb nehmen
Das Gerät wird durch ein Transportunternehmen direkt bis zum endgültigen Gerätes-
tandort angeliefert. Bei Anlieferung durch diese Firma, ist die Anwesenheit eines für die
Geräteaufstellung Zuständigen abzusichern.
Es ist unbedingt erforderlich, dass alle zur Bedienung des Gerätes vorgesehenen Perso-
nen bei der Einweisung durch den Servicetechniker anwesend sind.
Das Gerät darf nur durch den Kundendienst der Analytik Jena oder durch von der Analy-
tik Jena autorisierte Personen aufgestellt, installiert und repariert werden.
Beachten Sie bitte bei der Installation und Inbetriebnahme Ihres Gerätes die Hinweise
im Abschnitt "Sicherheitshinweise". Die Einhaltung dieser Sicherheitshinweise ist die Vor-
aussetzung für eine störungsfreie Installation und Funktion Ihres Messplatzes. Befolgen
Sie alle Warnungen und Hinweise, die auf dem Gerät selbst angebracht sind oder die
vom Steuer- und Auswerteprogramm angezeigt werden.
Für einen störungsfreien Betrieb sorgen Sie bitte dafür, dass die Aufstellbedingungen
eingehalten werden.
Nach der Erstinbetriebnahme kann es vorkommen, dass Sie das Gerät erneut transpor-
tieren oder lagern möchten. Sie können den Analysator wie folgt wieder in Betrieb neh-
men. Analytik Jena empfiehlt immer eine Aufstellung durch den Kundendienst.
} Das Grundgerät, das Zubehör und die Ergänzungsgeräte vorsichtig aus den Trans-
portverpackungen herausnehmen. Die Transportverpackungen für einen späteren
Transport aufbewahren.
} Den Analysator auf den vorgesehenen Platz stellen.
} Die Klebebänder an den Türen und Seitenwänden entfernen.
} Die Klebebänder an der oberen Abdeckung entfernen. Die obere Abdeckung abneh-
men.
} Die linke Seitenwand öffnen:
– Die vier Befestigungsschrauben abschrauben. Die Schrauben sind unverlierbar
und bleiben in der Wand.
– Den Schutzleiteranschluss abziehen. Die Seitenwand sicher ablegen.
} Alle übrigen Klebebänder und Schutzbeutel entfernen.
} Den Verbrennungsofen einbauen.
} Die Kondensationsschlange im Geräteinneren montieren.
} Das Verbrennungsrohr füllen. Das Verbrennungsrohr in den Verbrennungsofen ein-
setzen.
} Die linke Seitenwand des Analysators wieder schließen:
– Den Schutzleiteranschluss an der Seitenwand anstecken.
– Die Schrauben an der unteren und anschließend an der oberen Seite anschrau-
ben. Die Schrauben reihum festziehen.
} Die Fronttüren öffnen.
} Die Halogenfalle und die Wasserfallen einbauen.
} Das TIC-Kondensatgefäß an der Frontseite montieren.
Installation und Inbetriebnahme
37
