Installation und Inbetriebnahme
44
1
2
3

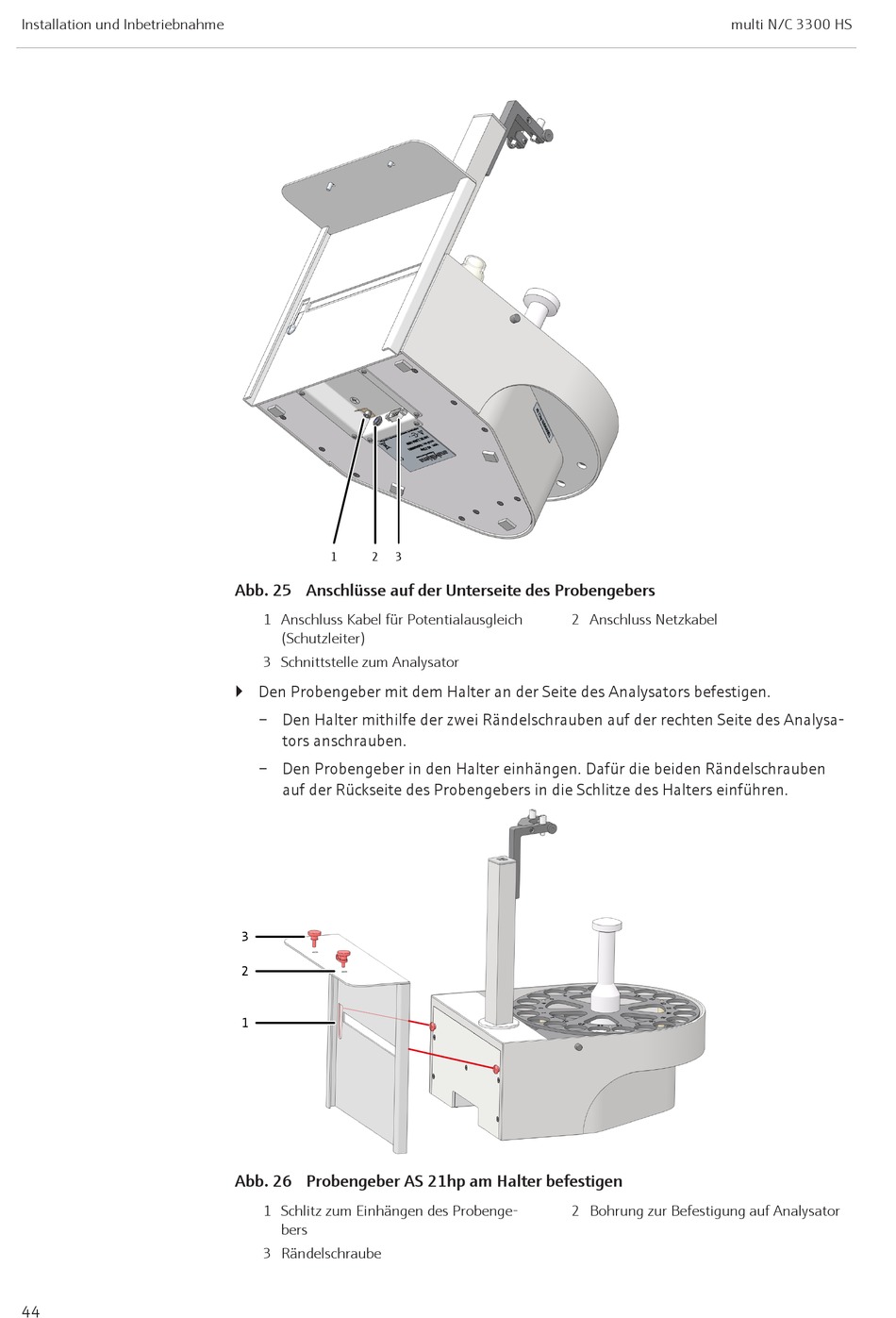

Abb. 25 Anschlüsse auf der Unterseite des Probengebers
1 Anschluss Kabel für Potentialausgleich
(Schutzleiter)
3 Schnittstelle zum Analysator
} Den Probengeber mit dem Halter an der Seite des Analysators befestigen.
– Den Halter mithilfe der zwei Rändelschrauben auf der rechten Seite des Analysa-
tors anschrauben.
– Den Probengeber in den Halter einhängen. Dafür die beiden Rändelschrauben
auf der Rückseite des Probengebers in die Schlitze des Halters einführen.
3
2
1
Abb. 26 Probengeber AS 21hp am Halter befestigen
1 Schlitz zum Einhängen des Probenge-
bers
3 Rändelschraube
multi N/C 3300 HS
2 Anschluss Netzkabel
2 Bohrung zur Befestigung auf Analysator
