multi N/C 3300 HS
6.4

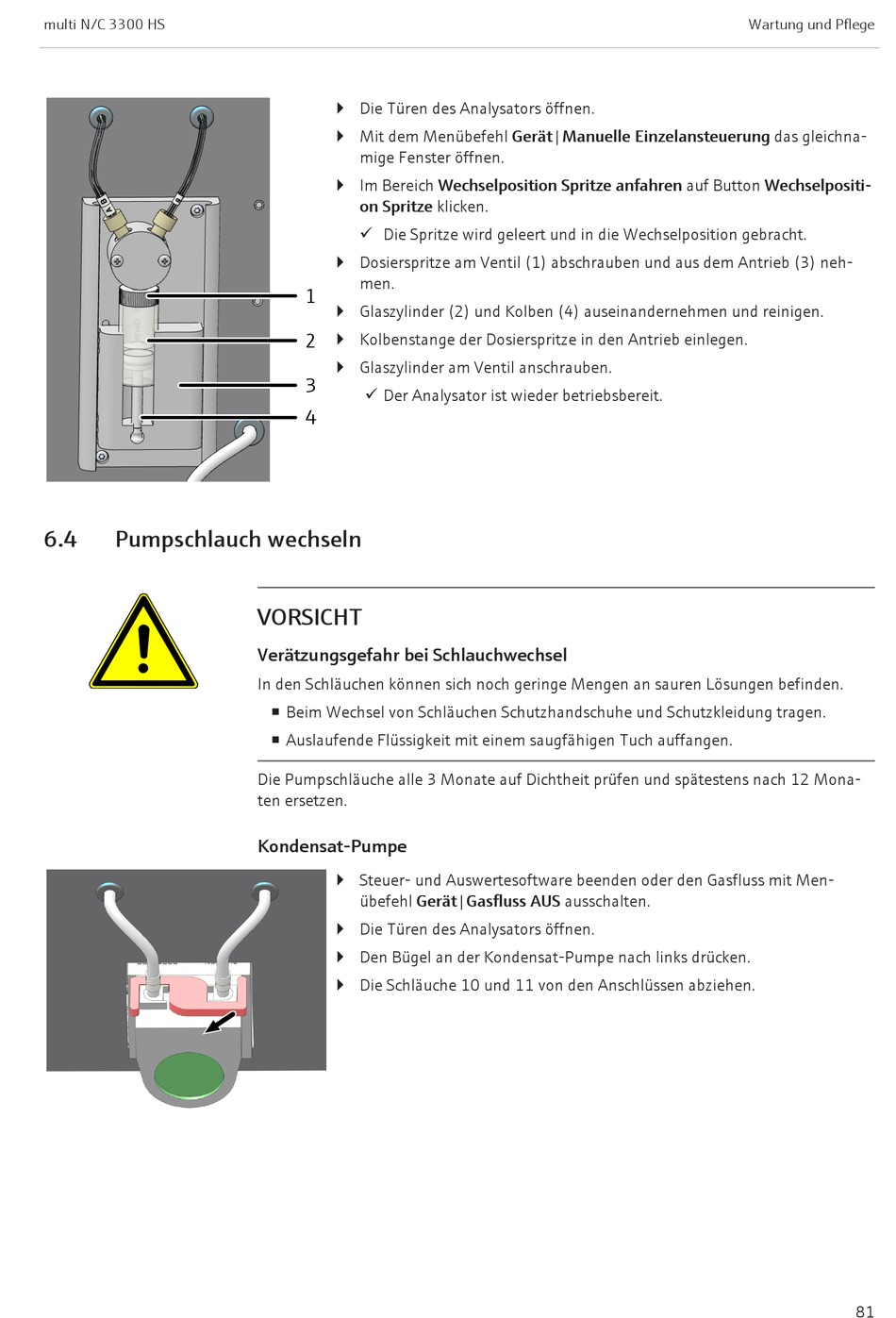

Pumpschlauch wechseln
} Die Türen des Analysators öffnen.
} Mit dem Menübefehl Gerät|Manuelle Einzelansteuerung das gleichna-
mige Fenster öffnen.
} Im Bereich Wechselposition Spritze anfahren auf Button Wechselpositi-
on Spritze klicken.
ü Die Spritze wird geleert und in die Wechselposition gebracht.
} Dosierspritze am Ventil (1) abschrauben und aus dem Antrieb (3) neh-
men.
1
} Glaszylinder (2) und Kolben (4) auseinandernehmen und reinigen.
2
} Kolbenstange der Dosierspritze in den Antrieb einlegen.
} Glaszylinder am Ventil anschrauben.
3
ü Der Analysator ist wieder betriebsbereit.
4
VORSICHT
Verätzungsgefahr bei Schlauchwechsel
In den Schläuchen können sich noch geringe Mengen an sauren Lösungen befinden.
¡ Beim Wechsel von Schläuchen Schutzhandschuhe und Schutzkleidung tragen.
¡ Auslaufende Flüssigkeit mit einem saugfähigen Tuch auffangen.
Die Pumpschläuche alle 3 Monate auf Dichtheit prüfen und spätestens nach 12 Mona-
ten ersetzen.
Kondensat-Pumpe
} Steuer- und Auswertesoftware beenden oder den Gasfluss mit Men-
übefehl Gerät|Gasfluss AUS ausschalten.
} Die Türen des Analysators öffnen.
} Den Bügel an der Kondensat-Pumpe nach links drücken.
} Die Schläuche 10 und 11 von den Anschlüssen abziehen.
Wartung und Pflege
81
