multi N/C 3300 HS
2
AD
1
6.10 Kondensationsschlange warten

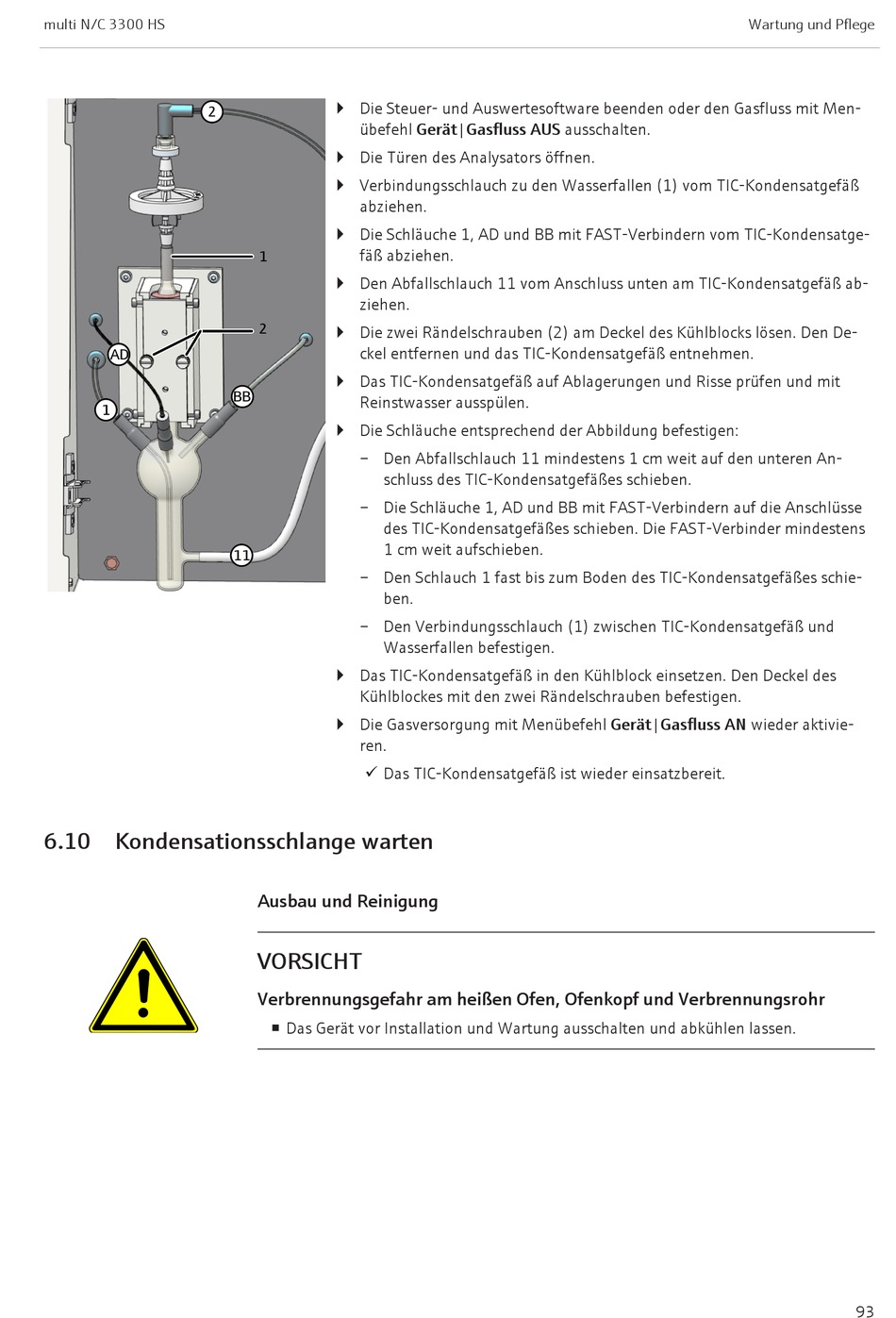

} Die Steuer- und Auswertesoftware beenden oder den Gasfluss mit Men-
übefehl Gerät|Gasfluss AUS ausschalten.
} Die Türen des Analysators öffnen.
} Verbindungsschlauch zu den Wasserfallen (1) vom TIC-Kondensatgefäß
abziehen.
} Die Schläuche 1, AD und BB mit FAST-Verbindern vom TIC-Kondensatge-
fäß abziehen.
1
} Den Abfallschlauch 11 vom Anschluss unten am TIC-Kondensatgefäß ab-
ziehen.
2
} Die zwei Rändelschrauben (2) am Deckel des Kühlblocks lösen. Den De-
ckel entfernen und das TIC-Kondensatgefäß entnehmen.
} Das TIC-Kondensatgefäß auf Ablagerungen und Risse prüfen und mit
BB
Reinstwasser ausspülen.
} Die Schläuche entsprechend der Abbildung befestigen:
– Den Abfallschlauch 11 mindestens 1 cm weit auf den unteren An-
schluss des TIC-Kondensatgefäßes schieben.
– Die Schläuche 1, AD und BB mit FAST-Verbindern auf die Anschlüsse
des TIC-Kondensatgefäßes schieben. Die FAST-Verbinder mindestens
1 cm weit aufschieben.
11
– Den Schlauch 1 fast bis zum Boden des TIC-Kondensatgefäßes schie-
ben.
– Den Verbindungsschlauch (1) zwischen TIC-Kondensatgefäß und
Wasserfallen befestigen.
} Das TIC-Kondensatgefäß in den Kühlblock einsetzen. Den Deckel des
Kühlblockes mit den zwei Rändelschrauben befestigen.
} Die Gasversorgung mit Menübefehl Gerät|Gasfluss AN wieder aktivie-
ren.
ü Das TIC-Kondensatgefäß ist wieder einsatzbereit.
Ausbau und Reinigung
VORSICHT
Verbrennungsgefahr am heißen Ofen, Ofenkopf und Verbrennungsrohr
¡ Das Gerät vor Installation und Wartung ausschalten und abkühlen lassen.
Wartung und Pflege
93
