multi N/C 3300 HS
Konfiguration prüfen und er-
weitern
} Alternativ: Den Probengeber links neben dem Analysator aufstellen.
} Den Probenteller auf den Probengeber aufsetzen. Auf Einrasten achten.
} Ein Probengefäß in die Position 1 des Probentellers stellen.
Nur für Probengeber AS 21hp: Ein Magnetrührstäbchen in das Probengefäß legen.
} Die Kanülen in den Kanülenhalter einsetzen. Dafür die beiden Kanülen durch die
Hülse mit zwei Löchern (für sequentielles Ausblasen) führen.
} Die Kanülen manuell in der Höhe justieren, sodass die Kanülenspitzen in der höchs-
ten Position des Probengeberarms 1 bis 2 cm über dem Gefäßrand stehen und bei
der Drehung des Probentellers nicht die Gefäße streifen.
} Die Kanülen durch leichtes Anziehen der Rändelmutter fixieren.
} Die Schläuche vom Analysator über Fingertight-Verbindungen an die Kanülen an-
schließen:
– Schlauch AA – Probenansaugschlauch
Schlauch 7 – Ausblasschlauch für NPOC-Messungen
– Dafür den Schlauch durch die Hohlschraube führen (siehe Abbildung).
– Den Dichtkegel mit der konischen Seite zur Hohlschraube hin auf den Schlauch
schieben. Dichtkegel und Schlauch müssen bündig abschließen.
– Die Fingertight-Verbindung wieder festschrauben.
2
1

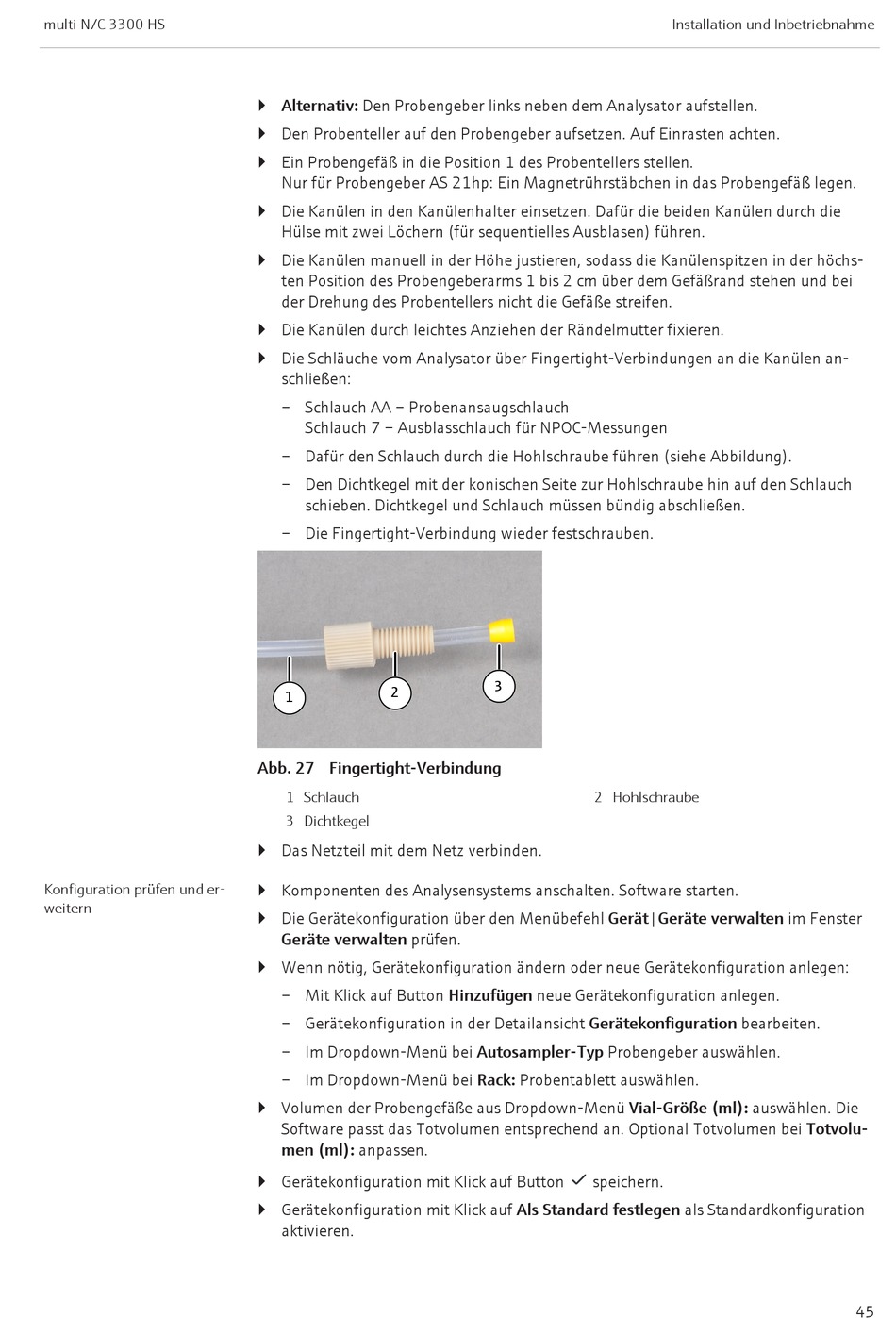

Abb. 27 Fingertight-Verbindung
1 Schlauch
3 Dichtkegel
} Das Netzteil mit dem Netz verbinden.
} Komponenten des Analysensystems anschalten. Software starten.
} Die Gerätekonfiguration über den Menübefehl Gerät|Geräte verwalten im Fenster
Geräte verwalten prüfen.
} Wenn nötig, Gerätekonfiguration ändern oder neue Gerätekonfiguration anlegen:
– Mit Klick auf Button Hinzufügen neue Gerätekonfiguration anlegen.
– Gerätekonfiguration in der Detailansicht Gerätekonfiguration bearbeiten.
– Im Dropdown-Menü bei Autosampler-Typ Probengeber auswählen.
– Im Dropdown-Menü bei Rack: Probentablett auswählen.
} Volumen der Probengefäße aus Dropdown-Menü Vial-Größe (ml): auswählen. Die
Software passt das Totvolumen entsprechend an. Optional Totvolumen bei Totvolu-
men (ml): anpassen.
} Gerätekonfiguration mit Klick auf Button
} Gerätekonfiguration mit Klick auf Als Standard festlegen als Standardkonfiguration
aktivieren.
3
2 Hohlschraube
speichern.
Installation und Inbetriebnahme
45
