Installation und Inbetriebnahme
4.1.3
Energieversorgung
4.1.4
Gasversorgung
36
Komponente
Grundgerät
Probengeber AS 10e
Probengeber AS 21hp
Probengeber AS vario
EPA Sampler
Stickstoffdetektor CLD-300
Swab-Test Module

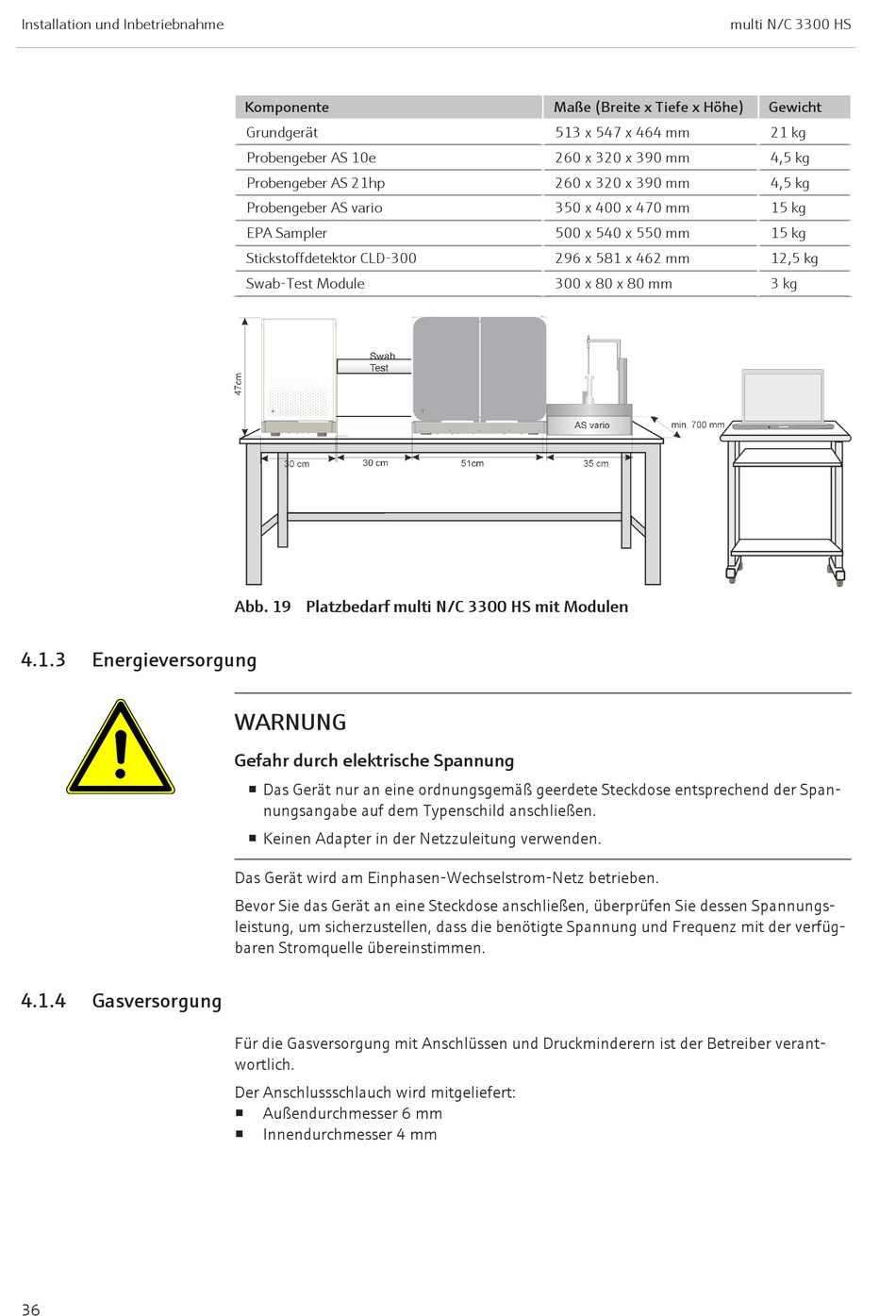

Abb. 19 Platzbedarf multi N/C 3300 HS mit Modulen
WARNUNG
Gefahr durch elektrische Spannung
¡ Das Gerät nur an eine ordnungsgemäß geerdete Steckdose entsprechend der Span-
nungsangabe auf dem Typenschild anschließen.
¡ Keinen Adapter in der Netzzuleitung verwenden.
Das Gerät wird am Einphasen-Wechselstrom-Netz betrieben.
Bevor Sie das Gerät an eine Steckdose anschließen, überprüfen Sie dessen Spannungs-
leistung, um sicherzustellen, dass die benötigte Spannung und Frequenz mit der verfüg-
baren Stromquelle übereinstimmen.
Für die Gasversorgung mit Anschlüssen und Druckminderern ist der Betreiber verant-
wortlich.
Der Anschlussschlauch wird mitgeliefert:
Außendurchmesser 6 mm
¡
¡
Innendurchmesser 4 mm
Maße (Breite x Tiefe x Höhe)
513 x 547 x 464 mm
260 x 320 x 390 mm
260 x 320 x 390 mm
350 x 400 x 470 mm
500 x 540 x 550 mm
296 x 581 x 462 mm
300 x 80 x 80 mm
multi N/C 3300 HS
Gewicht
21 kg
4,5 kg
4,5 kg
15 kg
15 kg
12,5 kg
3 kg
