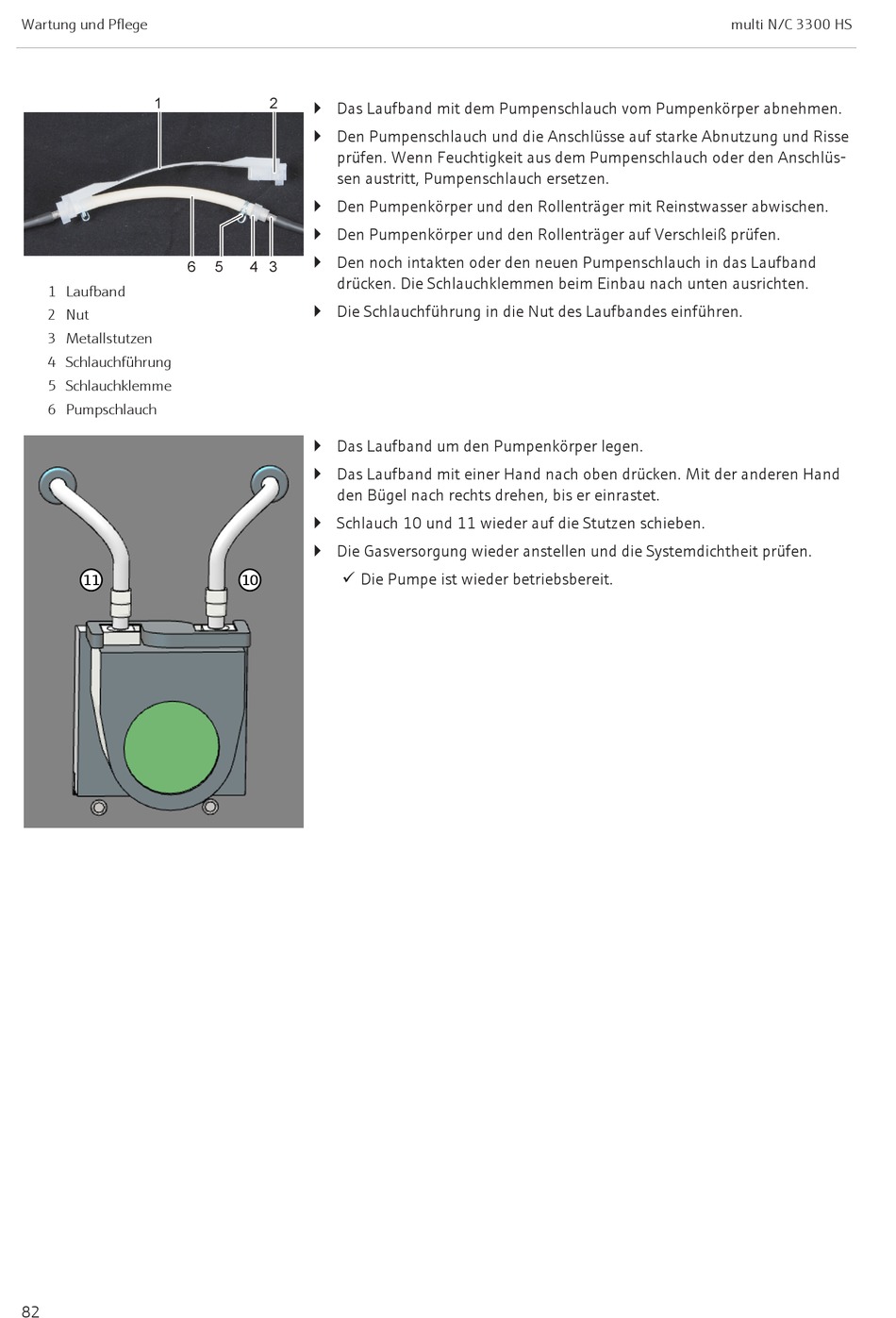

Wartung und Pflege
1 Laufband
2 Nut
3 Metallstutzen
4 Schlauchführung
5 Schlauchklemme
6 Pumpschlauch
11
82
} Das Laufband mit dem Pumpenschlauch vom Pumpenkörper abnehmen.
} Den Pumpenschlauch und die Anschlüsse auf starke Abnutzung und Risse
prüfen. Wenn Feuchtigkeit aus dem Pumpenschlauch oder den Anschlüs-
sen austritt, Pumpenschlauch ersetzen.
} Den Pumpenkörper und den Rollenträger mit Reinstwasser abwischen.
} Den Pumpenkörper und den Rollenträger auf Verschleiß prüfen.
} Den noch intakten oder den neuen Pumpenschlauch in das Laufband
drücken. Die Schlauchklemmen beim Einbau nach unten ausrichten.
} Die Schlauchführung in die Nut des Laufbandes einführen.
} Das Laufband um den Pumpenkörper legen.
} Das Laufband mit einer Hand nach oben drücken. Mit der anderen Hand
den Bügel nach rechts drehen, bis er einrastet.
} Schlauch 10 und 11 wieder auf die Stutzen schieben.
} Die Gasversorgung wieder anstellen und die Systemdichtheit prüfen.
ü Die Pumpe ist wieder betriebsbereit.
10
multi N/C 3300 HS
