multi N/C 3300 HS
3.1.5

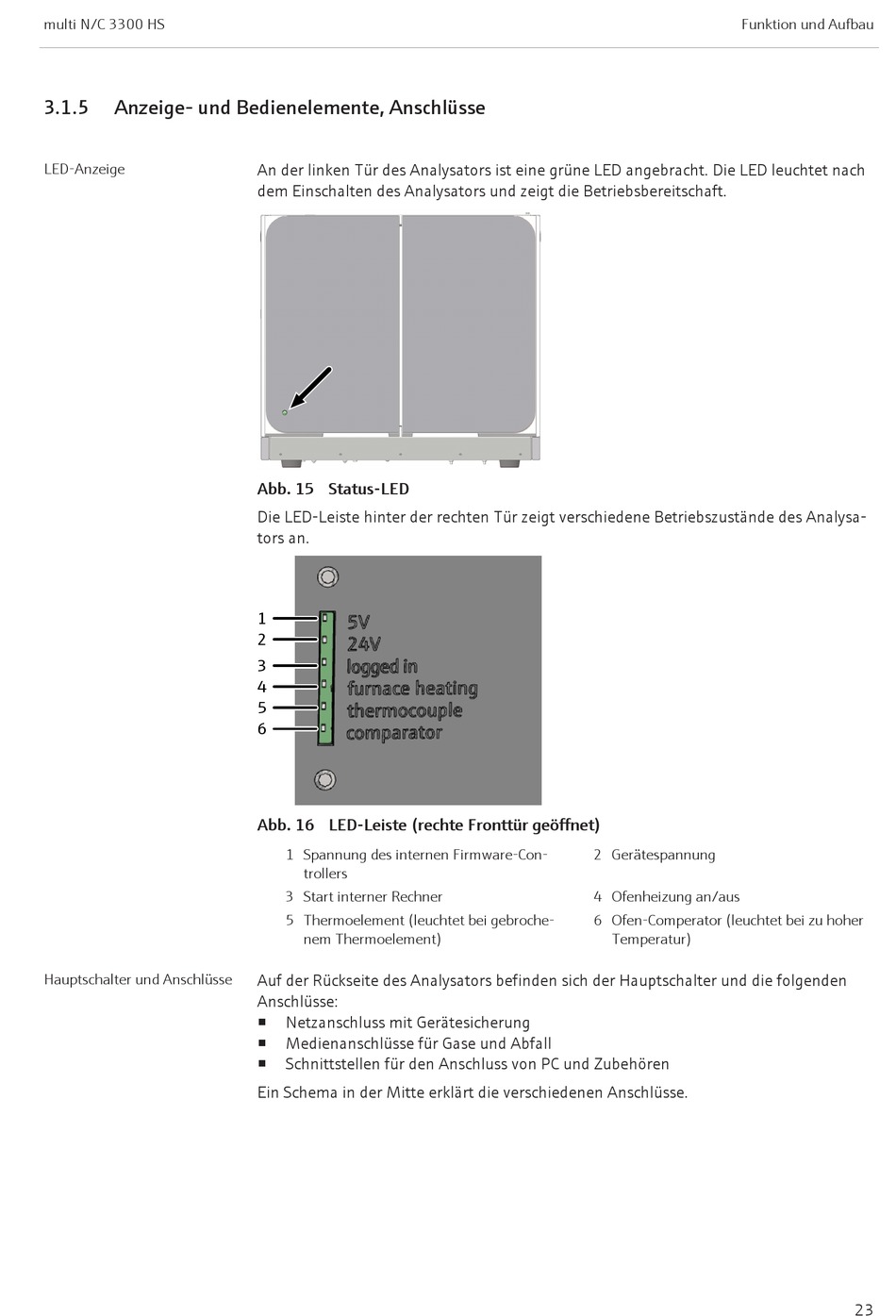

Anzeige- und Bedienelemente, Anschlüsse
LED-Anzeige
Hauptschalter und Anschlüsse
An der linken Tür des Analysators ist eine grüne LED angebracht. Die LED leuchtet nach
dem Einschalten des Analysators und zeigt die Betriebsbereitschaft.
Abb. 15 Status-LED
Die LED-Leiste hinter der rechten Tür zeigt verschiedene Betriebszustände des Analysa-
tors an.
1
2
3
4
5
6
Abb. 16 LED-Leiste (rechte Fronttür geöffnet)
1 Spannung des internen Firmware-Con-
trollers
3 Start interner Rechner
5 Thermoelement (leuchtet bei gebroche-
nem Thermoelement)
Auf der Rückseite des Analysators befinden sich der Hauptschalter und die folgenden
Anschlüsse:
¡
Netzanschluss mit Gerätesicherung
¡
Medienanschlüsse für Gase und Abfall
Schnittstellen für den Anschluss von PC und Zubehören
¡
Ein Schema in der Mitte erklärt die verschiedenen Anschlüsse.
Funktion und Aufbau
2 Gerätespannung
4 Ofenheizung an/aus
6 Ofen-Comperator (leuchtet bei zu hoher
Temperatur)
23
