multi N/C 3300 HS
1
2
1
2

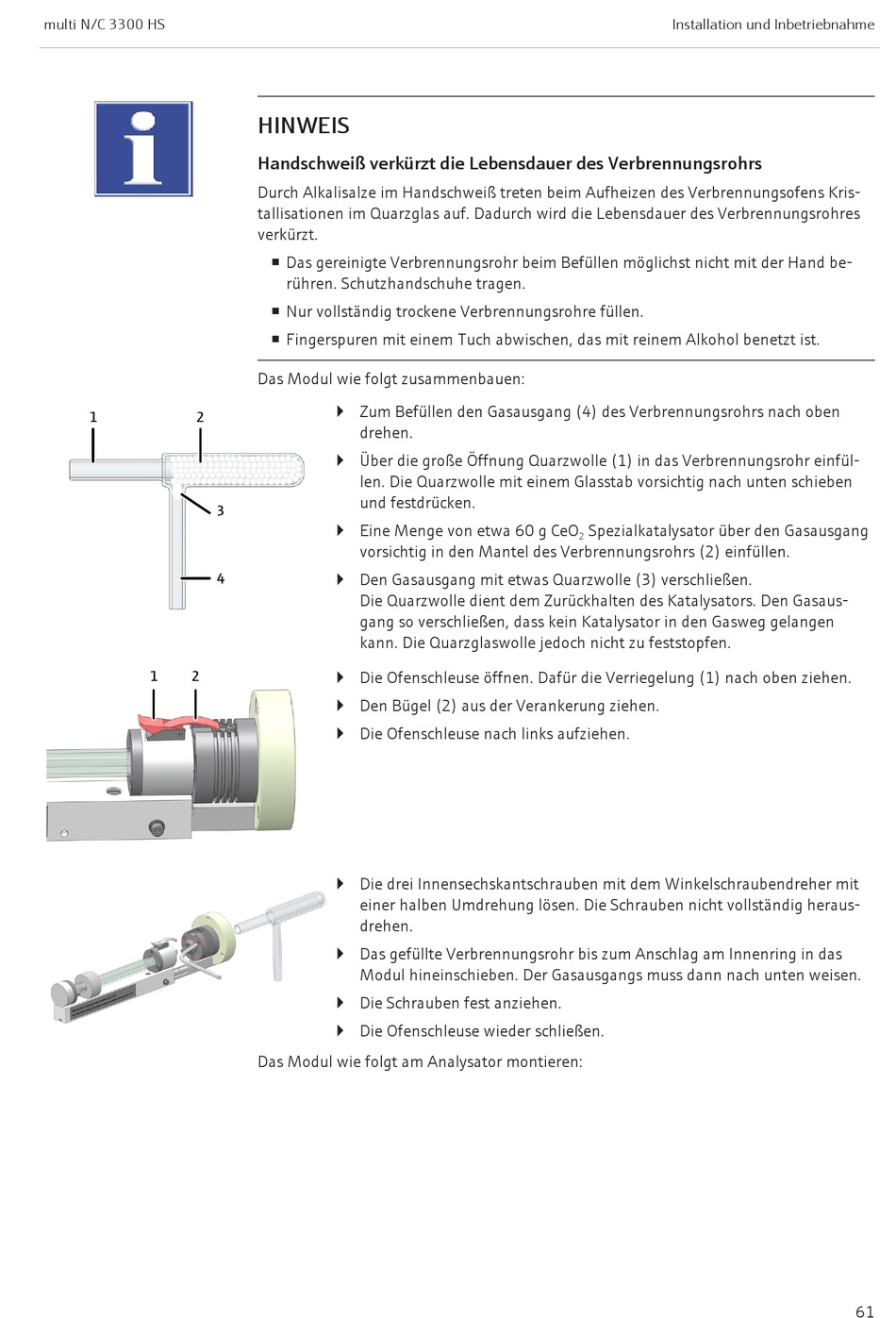

HINWEIS
Handschweiß verkürzt die Lebensdauer des Verbrennungsrohrs
Durch Alkalisalze im Handschweiß treten beim Aufheizen des Verbrennungsofens Kris-
tallisationen im Quarzglas auf. Dadurch wird die Lebensdauer des Verbrennungsrohres
verkürzt.
¡ Das gereinigte Verbrennungsrohr beim Befüllen möglichst nicht mit der Hand be-
rühren. Schutzhandschuhe tragen.
¡ Nur vollständig trockene Verbrennungsrohre füllen.
¡ Fingerspuren mit einem Tuch abwischen, das mit reinem Alkohol benetzt ist.
Das Modul wie folgt zusammenbauen:
} Zum Befüllen den Gasausgang (4) des Verbrennungsrohrs nach oben
drehen.
} Über die große Öffnung Quarzwolle (1) in das Verbrennungsrohr einfül-
len. Die Quarzwolle mit einem Glasstab vorsichtig nach unten schieben
und festdrücken.
3
} Eine Menge von etwa 60 g CeO
vorsichtig in den Mantel des Verbrennungsrohrs (2) einfüllen.
4
} Den Gasausgang mit etwas Quarzwolle (3) verschließen.
Die Quarzwolle dient dem Zurückhalten des Katalysators. Den Gasaus-
gang so verschließen, dass kein Katalysator in den Gasweg gelangen
kann. Die Quarzglaswolle jedoch nicht zu feststopfen.
} Die Ofenschleuse öffnen. Dafür die Verriegelung (1) nach oben ziehen.
} Den Bügel (2) aus der Verankerung ziehen.
} Die Ofenschleuse nach links aufziehen.
} Die drei Innensechskantschrauben mit dem Winkelschraubendreher mit
einer halben Umdrehung lösen. Die Schrauben nicht vollständig heraus-
drehen.
} Das gefüllte Verbrennungsrohr bis zum Anschlag am Innenring in das
Modul hineinschieben. Der Gasausgangs muss dann nach unten weisen.
} Die Schrauben fest anziehen.
} Die Ofenschleuse wieder schließen.
Das Modul wie folgt am Analysator montieren:
Installation und Inbetriebnahme
Spezialkatalysator über den Gasausgang
2
61
