Netzanschluss: Pumpe Mit Festdrehzahl; Drehfeld Netz- Und Pumpenanschluss - Wilo Control EC-Rain Einbau- Und Betriebsanleitung

de
1
3
PE
2
1~ 50/60 Hz

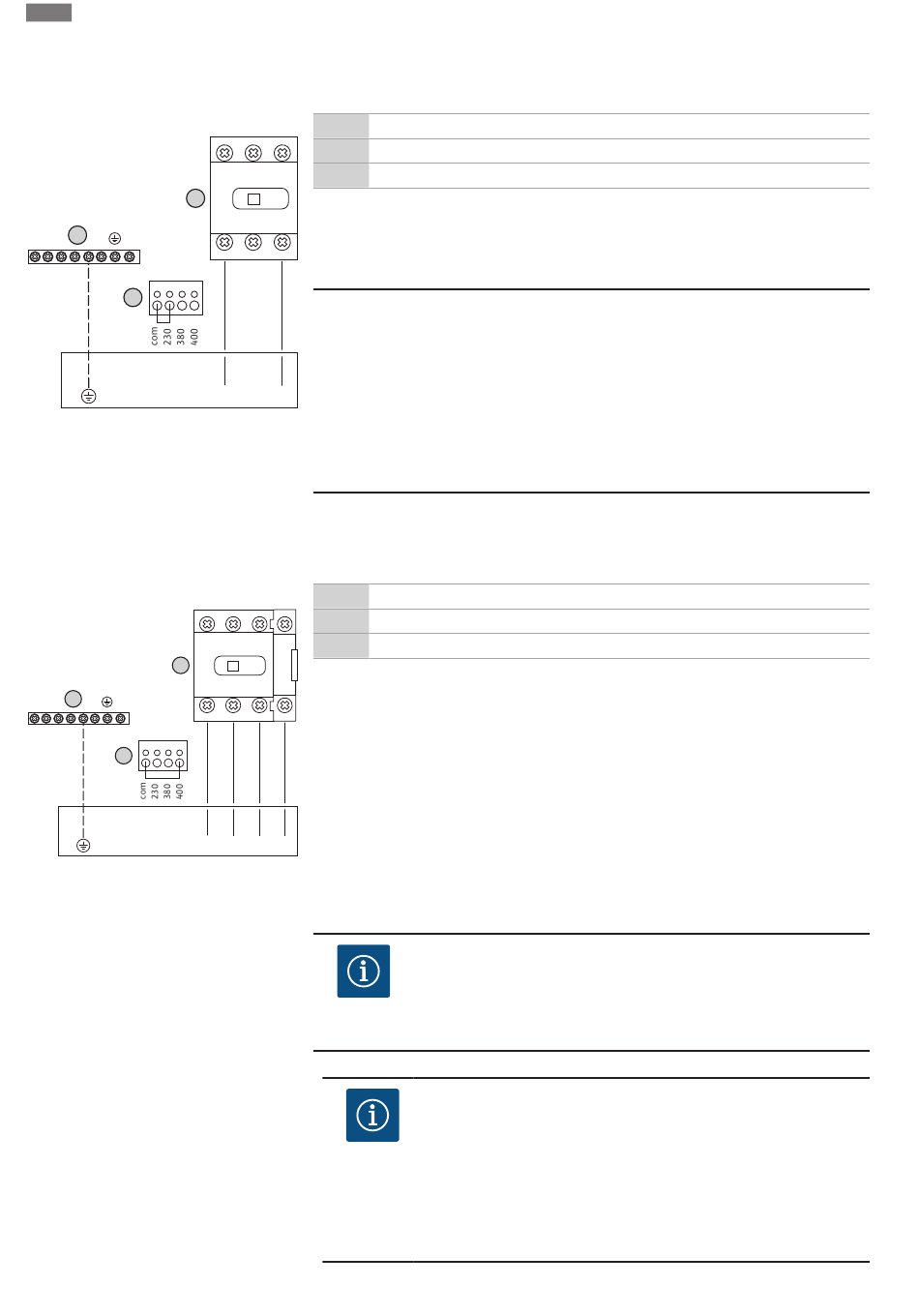

Fig. 4: Netzanschluss Control EC-rF
1
OFF OFF
3
PE
2
3~ 50/60 Hz
Fig. 5: Netzanschluss Control EC-rh
6.5.3 Netzanschluss: Pumpe mit Fest-
drehzahl
14
Netzanschluss Control EC-rF
Bauseits verlegte Anschlusskabel durch die Kabelverschraubungen einführen und befesti-
gen. Adern laut Anschlussplan an der Klemmleiste anschließen.
1
1L1 3L2 5L3
2
1 ON
3
0
OFF
Netzanschluss 1~230 V:
• Kabel: 3-adrig
• Ader: L, N, PE
2T1 4T2 6T3
• Einstellung Netzspannung: Brücke 230/COM (Werkseinstellung)
L N
Netzanschluss Control EC-rh
Bauseits verlegte Anschlusskabel durch die Kabelverschraubungen einführen und befestigen.
Adern laut Anschlussplan am Hauptschalter anschließen.
1
3L2 5L3
1L1
2
1 ON
3
0
Netzanschluss 3~230 V:
N
• Kabel: 4-adrig
2T1 4T2 6T3
• Ader: L1, L2, L3, N, PE
• Einstellung Netzspannung: Brücke 230/COM
Netzanschluss 3~380 V:
• Kabel: 4-adrig
• Ader: L1, L2, L3, N, PE
• Einstellung Netzspannung: Brücke 380/COM
L1 L2 L3 N
Netzanschluss 3~400 V:
• Kabel: 4-adrig
• Ader: L1, L2, L3, N, PE
• Einstellung Netzspannung: Brücke 400/COM (Werkseinstellung)
Klemmleiste: Netzanschluss
Einstellung Netzspannung
Klemmleiste: Erde (PE)
VORSICHT
Sachschaden durch falsch eingestellte Netzspannung!
Das Schaltgerät kann an unterschiedlichen Netzspannungen betrieben
werden. Die Steuerspannung muss aber immer 230 V betragen. Wenn die
Steuerspannung falsch eingestellt ist, wird die Steuerung zerstört!
• Die Kabelbrücke ist werkseitig auf die korrekte Steuerspannung einge-
stellt.
• Kabelbrücke nicht verändern!
Klemmleiste: Netzanschluss
Einstellung Netzspannung
Klemmleiste: Erde (PE)
HINWEIS
Neutralleiter erforderlich
Für die korrekte Funktion der Steuerung ist ein Neutralleiter (Nullleiter) am
Netzanschluss erforderlich.
HINWEIS

Drehfeld Netz- und Pumpenanschluss

Das Drehfeld vom Netzanschluss wird direkt zum Pumpenanschluss
durchgeleitet.
• Benötigtes Drehfeld der anzuschließenden Pumpen (rechts- oder
linksdrehend) prüfen.
• Betriebsanleitung der Pumpen beachten.
Einbau- und Betriebsanleitung • Wilo-Control EC-Rain • Ed.01/2024-07
