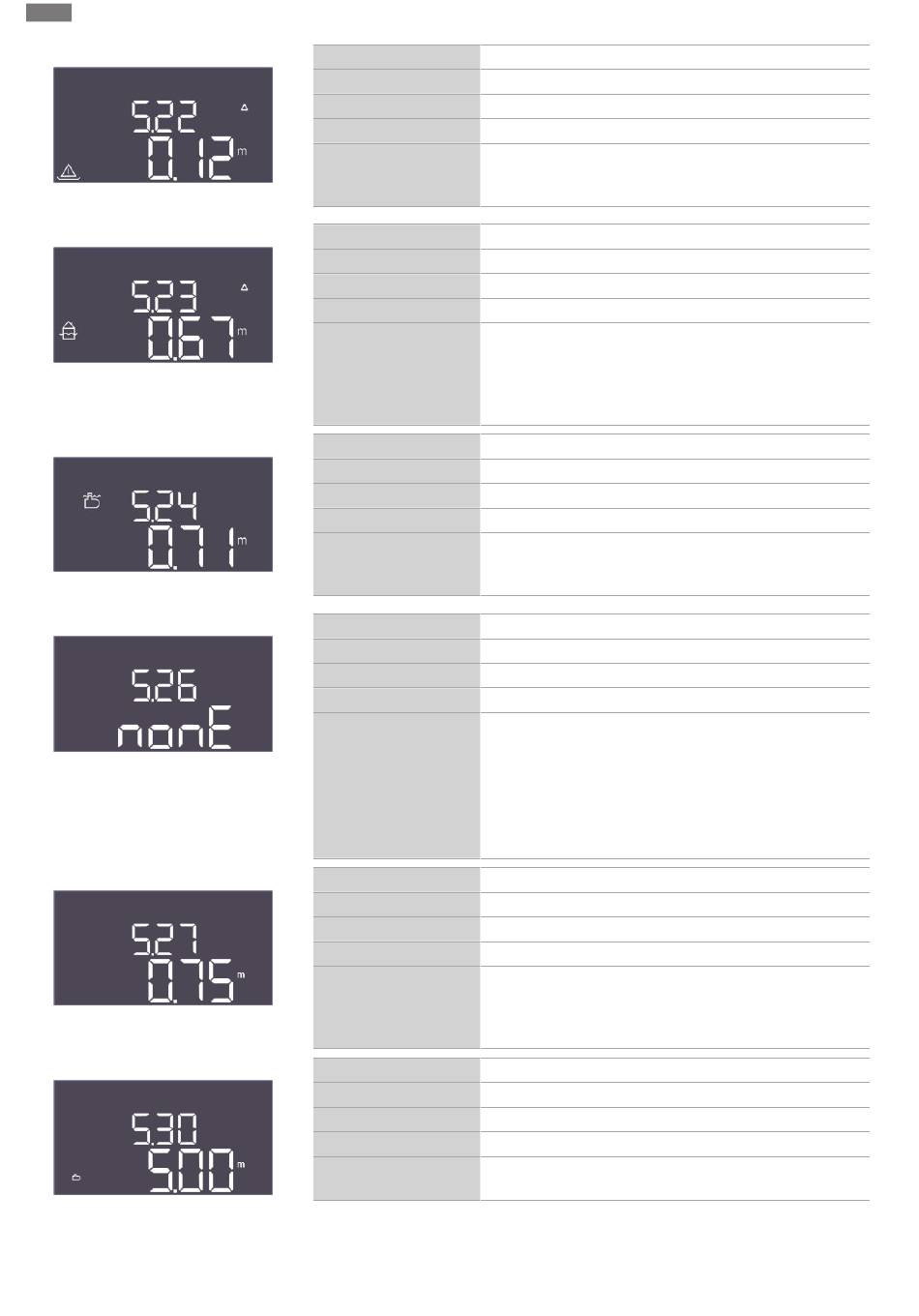

Fig. 40: Menü 5.22
Fig. 41: Menü 5.23
Fig. 42: Menü 5.24
Fig. 43: Menü 5.26
Fig. 44: Menü 5.27
Fig. 45: Menü 5.30
38
Menü-Nr. 5.22 (nur „EC-rh")
Name Trockenlaufschwelle Hybridtank
Wertebereich 0,00 ... 10,00 m
Werkseinstellung 0,12 m
Beschreibung Der Schwellenwert im Hybridtank, bei dessen Unterschreitung
ein Trockenlauf gemeldet wird. Wird in Relation zur Installati-
onshöhe des Sensors angegeben. Muss kleiner sein als 5.52.
Menü-Nr. 5.23 (nur „EC-rh")
Name Schwellenwert hoher Füllstand Hybridtank
Wertebereich 0,00 ... 10,00 m
Werkseinstellung 0,67 m
Beschreibung Der Schwellenwert im Hybridtank, bei dessen Überschreitung
ein zu hoher Füllstand gemeldet wird. Wird in Relation zur In-
stallationshöhe des Sensors angegeben. Muss kleiner sein als
5.24, jedoch größer als die Ausschaltschwellen der Speisepum-
pen.
Menü-Nr. 5.24
Name Schwellenwert Überlauf Hybridtank
Wertebereich 0,00 ... 10,00 m
Werkseinstellung 0,71 m
Beschreibung Der Schwellenwert im Hybridtank, bei dessen Überschreitung
ein Überlauf gemeldet wird. Wird in Relation zum Boden des
Hybridtanks angegeben. Muss kleiner sein als 5.27.
Menü-Nr. 5.26 (nur "EC-rh")
Name Form des Hybridtanks
Wertebereich none, rect, hcyli, spher
Werkseinstellung none
Beschreibung Wenn der Hybridtank eine definierte Form hat, kann diese hier
ausgewählt und zur Berechnung des Wasservolumens verwen-
det werden. Im Falle von "none" wird für den Hybridtank der
Wasserstand anstelle des Volumens angezeigt.
•
•
•
Menü-Nr. 5.27 (nur „EC-rh")
Name Höhe Hybridtank
Wertebereich 0,01 ... 10,00 m
Werkseinstellung 0,75 m
Beschreibung Die Höhe des Hybridtanks, angegeben in Metern, wird benötigt
um das aktuelle Wasservolumen, angegeben in Prozent, zu be-
rechnen. Die Höhe wird vom Boden des Hybridtanks aus ange-
geben.
Menü-Nr. 5.30
Name Messbereich Füllstandssensor Zisterne
Wertebereich 1,00 ... 10,00 m
Werkseinstellung 5,00 m
Beschreibung Legt den Endwert des Füllstandssensors für die Zisterne in Me-
tern fest.
Einbau- und Betriebsanleitung • Wilo-Control EC-Rain • Ed.01/2024-07
Rect = Tank mit rechteckiger Grundfläche
Hcyli = liegender zylinderförmiger Tank
Spher = kugelförmiger Tank
